*WDM波分設備TN12M40 40波合波板

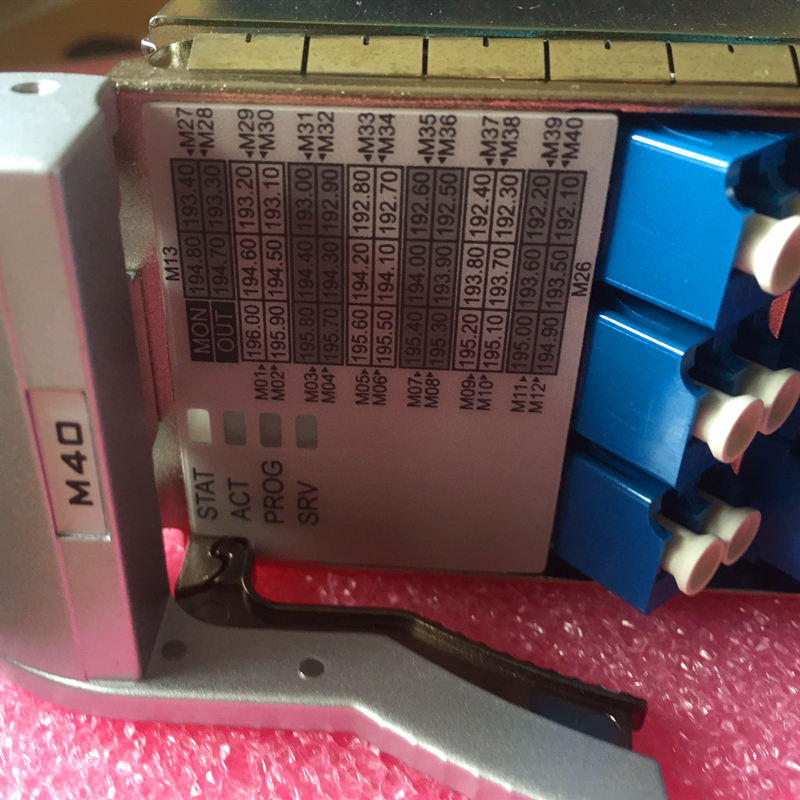

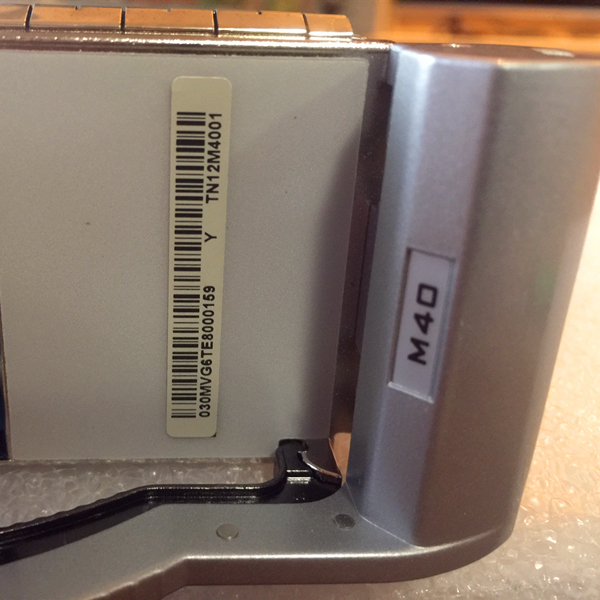

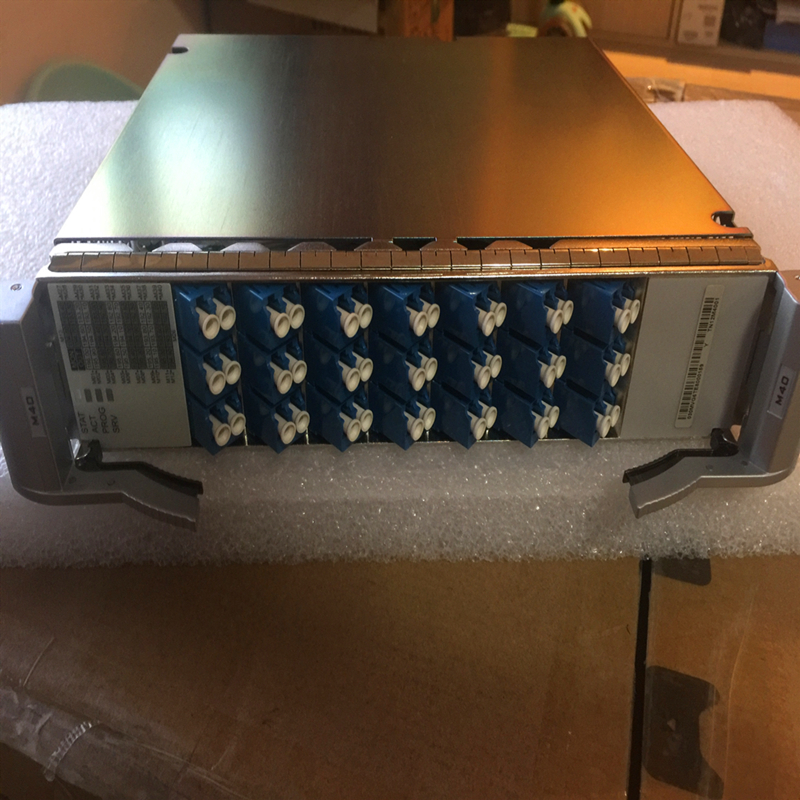

40波合波板TN12M40 WDM波分設備 版本描述 M40單板的功能版本有: TN11和TN12。 設備配套關系 本文介紹設備可支持的所有單板，但單板是否可以供應需以PCN發布結果為準，請咨詢辦事處產品經理。 單板 起始版本 9800 P18子架 9800通用型平臺子架 TN11M40 V100R001C00 Y Y TN12M40 V100R001C00 Y Y 類型 單板 類型 描述 TN11M40/TN12M40 01 將40路C_EVEN信號復用為1路主光信號。 02 將40路C_ODD信號復用為1路主光信號。 版本間差異 外觀： TN11，TN12的面板圖和面板尺寸不同。TN11M40占用3個槽位，TN12M40占用2個槽位。請參見面板。 替代關系 原單板 替代單板 替代說明 TN11M40 TN12M40 TN12M40可以在網管上創建為“M40”，并對TN11M40進行替代，替代時不需要軟件升級。替代后的單板僅具有TN11M40的功能。TN11M40占用3個槽位，TN12M40占用2個槽位，TN12M40替代TN11M40時，需插放在原TN11M40所占槽位的左側槽位，剩余1個空槽位不能插放其他單板。 TN12M40 無 - 變更說明 本節介紹了該單板V100R001C00及以后版本的硬件變更、變更原因。文檔未體現的版本，表示該單板在此版本沒有變更。 V100R002C10硬件變更說明 硬件變更 變更原因 增加M40單板ASON的支持情況。 功能增強。 V100R001C00硬件變更說明 硬件變更 變更原因 新增TN11M40、TN12M40單板。 系統實現將最多40路符合WDM系統要求的標準波長光信號復用入1路合波信號。 應用 M40單板屬于光合波類單板，實現將最多40路符合WDM系統要求的標準波長光信號復用入1路合波信號。 M40單板在WDM系統中的應用如圖1所示。 功能和特性 M40單板支持復用、在線光功率監測、告警與性能監測等功能和特性。 M40單板的具體功能和特性如表1所示。 表1 M40單板功能和特性 功能和特性 描述 基本功能 實現將最多40路單波長的光信號復用進1路合波信號。 M4001：將最多40路偶波的光信號復用進1路合波信號。 M4002：將最多40路奇波的光信號復用進1路合波信號。 在線光功率監測 提供在線監測光口，可以從該光口輸出少量光信號至光譜分析儀或光譜分析板，在不中斷業務的情況下，監測合波光信號的光譜和光性能。 告警與性能監測 提供光功率檢測功能和單板告警及性能事件上報功能。 光層ASON 支持 工作原理和信號流 M40單板由光模塊、檢測與溫度控制模塊、控制與通信模塊和電源模塊組成。 M40單板功能框圖如圖1所示。 圖1 M40單板功能框圖 信號流 “M01”～“M40”光口分別接收1路單波長光信號，輸入合波器。由合波器將輸入的40路單波長光信號合成1路合波信號后從“OUT”光口輸出。 模塊功能 光模塊 輸入的40路單波長光信號合成1路光信號。 分光器從主光信道分光提供給“MON”光口檢測。 檢測與溫度控制模塊 實時監測和控制合波器的工作溫度。 實時檢測業務信號的輸出光功率。 控制與通信模塊 實現對整個單板的操作控制。 根據CPU指令完成對單板各個模塊的控制操作。 收集單板各功能模塊的告警和性能事件、工作狀態和電壓檢測信息。 與SCC單板進行數據通信。 電源模塊 將背板提供的直流電源轉換為單板各模塊所需的電源。 面板 單板面板上有單板指示燈、接口。 面板圖 M40單板面板外觀圖如圖1和圖2所示。 圖1 TN11M40面板外觀圖 圖2 TN12M40面板外觀圖 說明： 面板上具有光口和頻率對應表，標明光口和頻率的對應關系。 指示燈 單板的面板上共有4個指示燈： 單板硬件狀態燈（STAT）—紅、綠、黃三色指示燈 業務狀態燈（ACT）—紅綠雙色指示燈 單板軟件狀態燈（PROG）—紅綠雙色指示燈 業務告警指示燈（SRV）—紅、綠、黃三色指示燈 關于指示燈的詳細介紹請參考單板指示燈。 接口 M40單板各接口類型和用途如表1所示。 表1 M40單板接口說明 接口絲印 接口類型 用途描述 M01～M40 LC 輸入待合波的單波光信號，與波長轉換板的OUT接口相連接。 OUT LC 輸出合波信號，與光放大板或ITL相連接。 MON LC 監測信號質量的端口，可對“OUT”端口輸出的光信號進行在線光性能檢測。可接設備如光譜分析板、光譜分析儀、光功率計等。 MON口與OUT口的分光比是10:90，即MON功率比OUT口低10dB，計算公式：Pout(dBm)-Pmon(dBm)=10 x lg(90/10)=10dB。
