詳細信息（NVH診斷儀儀）

品牌： pico
型號： NVH診斷儀
加工定制： 是

利用PicoDiagnostics的NVH套裝，你在做噪聲、振動、和聲振粗糙度（NVH）測試時，就可避免主觀臆猜所導致的誤判。

NVH套裝是一款直觀又方便的測試工具，能提供所有必要數據，確保即使是復雜的NVH故障也能快速做出準確的診斷。

什么是NVH（噪聲、振動和聲振粗糙度）測試？

噪聲（Noise）、振動（Vibration）和聲振粗糙度（Harshness），即NVH，是關于車輛噪聲和振動信號的一個研究領域。噪聲指的是車輛任何時間所發出的異常響聲，無論是穩定不變的還是間歇的；振動指的是物體的任何重復運動；而聲振粗糙度是指隨著某一事件而出現的突然、急劇又兇猛的震動。

在現實中，可能會把它說成是一種“煩人的嗒嗒或聲響”。通常，這種聲響或振動會隨著車速或發動機轉速發生改變。當能簡便又快速地解決這些癥狀時，你真正地排除了問題的根源了嗎？動動儀表臺也許會停止振動，但是造成振動的根源是什么，還會出現振動嗎？

噪音和振動是非常主觀性的，因人而異。對于同一個噪音或振動，你的感受和他人感受有可能是不一樣的。如果你無法找到一種簡單的解釋，怎么辦呢？你該如何證明NVH確實減弱了呢？

PicoDiagnostics NVH套裝能夠幫你解決這些問題。更重要的是，你能夠分別記錄車輛修理之前和之后的數據。使你能得到的診斷結果（并且還能證明你所做的所有修理工作）。

它是如何診斷的

NVH套裝組合使用加速計、麥克風和技術數據來測量、計算和分析車輛的旋轉和振動部件。通過分析屏幕上顯示的結果，你就能夠找出造成NVH問題的根源。讓我們來看看在實際診斷中如何使用這套設備：

我們的NVH測試內置在 PicoDiagnostics 軟件中。點擊打開桌面上的 PicoDiagnostics 軟件，

從左側的測試按鍵中選擇NVH按鍵（首先你的電腦要連接上示波器和并且插入NVH密鑰才能運行該測試）。軟件會讓你按照設置向導進行操作，為現場測試做準備。你會被要求做：

1. 選擇 J2534 （這是建議的工作方式），通過車輛的OBD插座獲得發動機轉速/車速。

2. 輸入車輛數據、發動機配置、驅動系統布置、差速器傳動比和輪胎尺寸等信息。

3. 按照軟件向導的指示配置和放置加速計。開始采集數據直到問題再次產生并記錄下來。

結果分析

一旦完成這個測試，可以從軟件上看到如下的分析界面：

在這個分析界面中，你可以左右移動信號歷史圖表上的條框（在屏幕底部），觀察任意時間區段，查找振動階次中的變化和高幅值的頻率變化。圖示中的這些尖峰代表部件類型，該部件很可能就是造成問題的根源。PicoDiagnostics 軟件提供的信息是非常明確的和詳細的，內置的幫助系統指導你分析全部測試結果并引導你排查可能的故障源。

當你更加熟練使用 PicoDiagnostics 軟件時，如果需要，你可以增加額外的振動階次。E（Engine，即發動機）、T（Tire，即輪胎）和P（Propshaft，即傳動軸）指的是軟件正在分析的旋轉部件，并且在每種情況下都有一個數字后綴。這個數字指的是每個記錄事件的振動階次（該部件每旋轉一周給定振動所發生的次數）。下面這張圖顯示一個橢圓形輪緣或輪胎，每旋轉一周會產生兩次震動。這叫做第二階輪胎振動，或者在軟件上顯示為T2

值得注意的是，在大多數情況中，你和你客戶聽到或感受到的問題區域不一定是問題的根源。下面的定義有助于解釋這個問題：

每個振動都包含3個要素：

源部件（激勵）—產生振動的部件，例如發動機。

傳輸路徑傳輸振動的物體，例如排氣管支架。

響應部件明顯振動的部件，在這個案例中是駕駛室中的裝飾板。

很多人會傾向于改動儀表臺來解決問題。然而，我們知道儀表臺可能只是響應部件，并且已經用NVH軟件做了分析，我們發現發動機振動通過故障的排氣支架傳遞過來。知道這一點，你就能排除故障的根源了。一旦故障得到解決，你可以再進行一次路試并證明故障已經排除。你可以完整地記錄你的診斷和工作過程，并保存和分享給其他用戶。我們的NVH系統真正的好處在于它是客觀的和可重復的。

該如何開始？

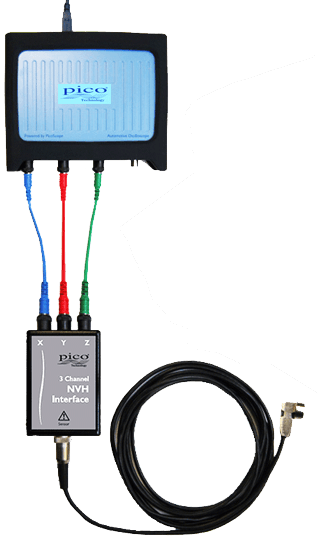

我們提供多種不同配置的NVH套裝，你可根據你想要的分析，和你希望看到的細節來選擇相應的套裝。每個套裝都有一個接口盒，用于連接加速計或麥克風到 Pico4000 系列汽車示波器。

NVH起步診斷套裝（型號：PQ126）

NVH標準診斷套裝（型號：PQ129）

選擇3軸還是4軸的套裝？

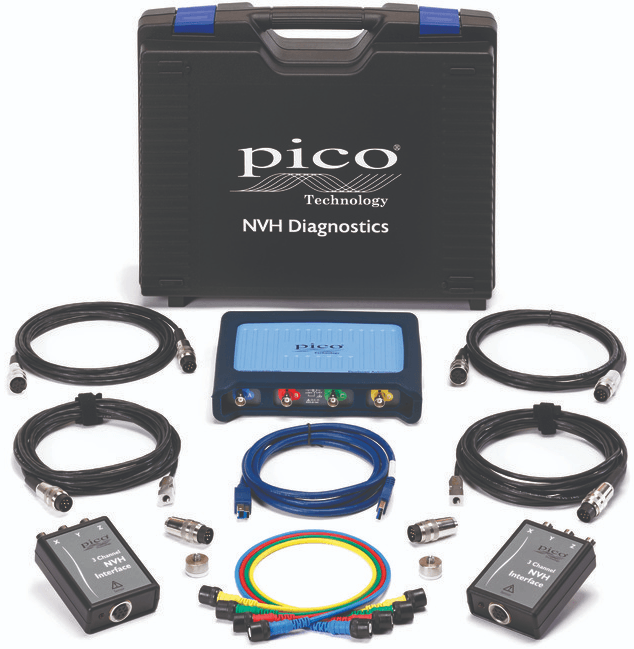

3軸NVH套裝可以測量3個坐標軸上的振動（X軸、Y軸和Z軸）。4軸NVH套裝還可以在車上其他部位再測一個振動或者聲音信號。兩個套裝都有手提箱包裝和海綿托盤包裝，方便用戶安全存放。

光學平衡套裝 (PP991)

光學平衡套裝可做在車平衡，以矯正階次傳動軸平衡。傳動軸平衡測試集成在PicoDiagnostics 軟件中，這個測試會給出明確的建議并引導你進行分析和測試。

? 提供小齒輪邊緣、單重量、和軟管卡夾平衡重

? 幫助和圖形化顯示一步一步流程

	貨號	貨號
說明	手提箱裝	泡沫托盤裝
Pico 3-軸 NVH 診斷套裝	PP986	PQ025
Pico 4-軸 NVH 診斷套裝	PP987	PQ026
Pico 3-軸 NVH 診斷套裝 + J2534 連接線	PQ043	PQ044
Pico 4-軸 NVH 診斷套裝 + J2534 連接線	PQ045	PQ043
光學平衡套裝	PP971
