  設備概述：

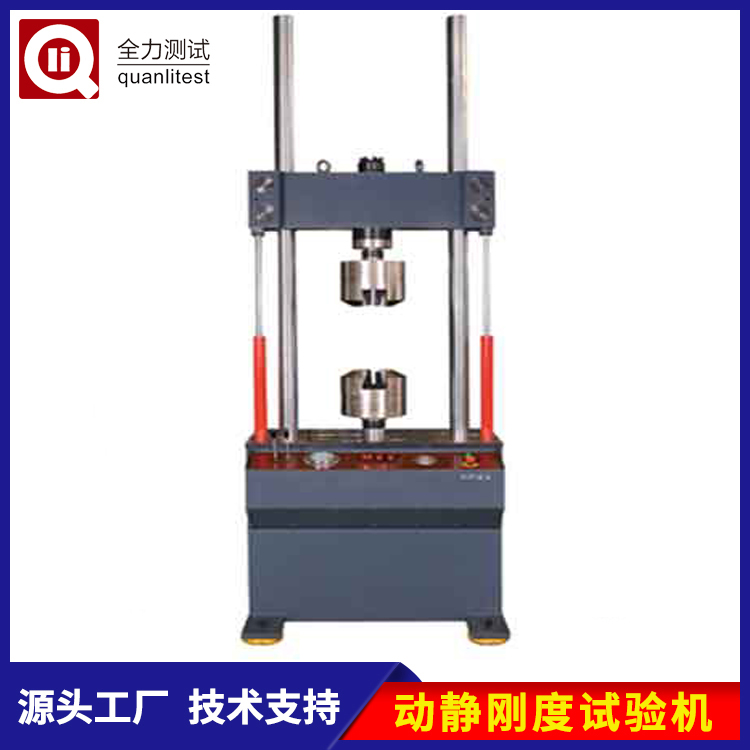

     PLS系列電液伺服動靜試驗機主要用于檢測金屬、非金屬材料、零部件、彈性體、減振器的動、靜態力學性能試驗。完成拉伸、壓縮、彎曲、低周和高周疲勞、裂紋擴展、斷裂力學試驗。可配備高溫爐、低溫箱、腐蝕箱等環境裝置，實現試樣在不同環境下的力學測試。是高校、科研院所、企業等進行材料研究的理想設備。



  性能特點：

  1、該系列試驗機主要由作動器、恒壓伺服泵站、 全數字伺服控制器以及相關試驗軟件、液壓夾頭、以及其他的附件等組成。

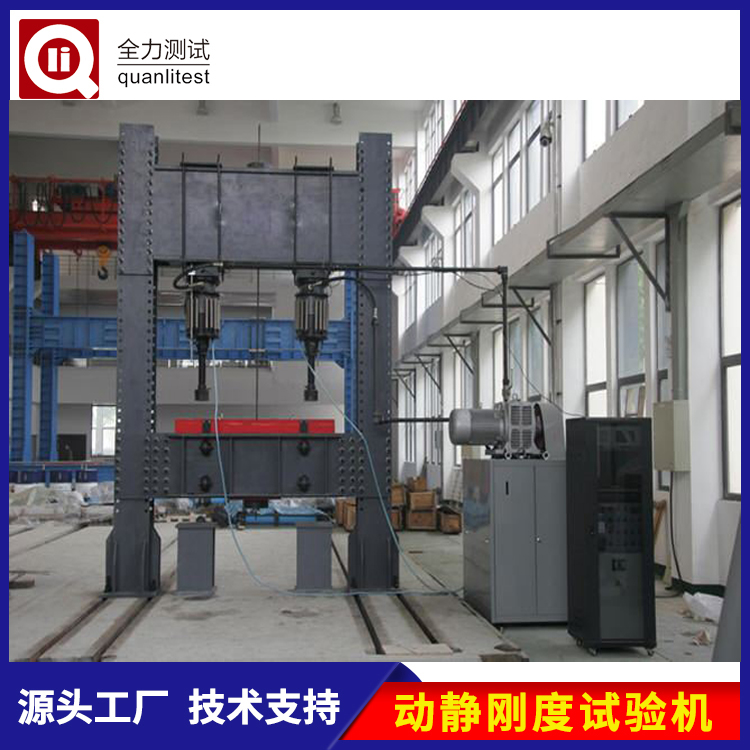

  2、單通道或多通道組合設計，可完成多種組合形式的試驗。

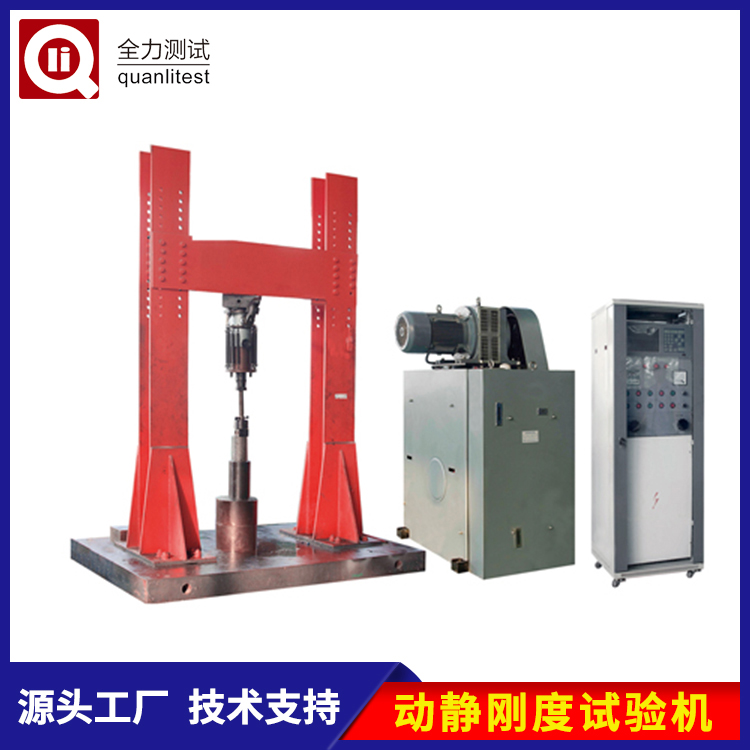

  3、龍門架框架架構，方便安裝大型試樣，可帶T型槽底板，方便安裝多組試樣。

  4、伺服直線作動器上置，內置進口進口位移傳感器，外置由伺服閥、精密濾油器以及具有消脈、蓄能功能的進回油路蓄能器組成的伺服模塊。

  5、伺服直線作動器活塞桿的支撐采用非金屬支撐、大間隙設計，具有高速不燒結自潤滑的特點。

  6、泵站采用全封閉設計，配置低噪音交流電機，進口低噪音高壓內嚙合齒輪泵使整個泵站聲音很低。

  7、負荷傳感器兩端連接螺桿處設計預應力環，進一步提高動態響應性能。

  8、有載荷、位移、變形三個閉環控制回路，各控制模式之間具有平滑切換功能。

  9、信號發生器波形種類：正弦波、方波、角波、斜波以及外部輸入波等。

  10、液壓管件、高壓膠管均采用進口產品，以保證整個系統無滲漏油現象。

  11、德國DOLI公司全數字單通道伺服控制器，保證控制精度和穩定性。



  滿足標準：

  1)GB/T 2611-2007 《試驗機通用技術要求》

  2)GB/T16825.1-2008 《靜力單軸試驗機的檢驗第1部分：拉力和（或）壓力試驗機測力系統的檢驗與校準》

  3)GB/T 16826-2008 《電液伺服試驗機》

  4)JB/T 8612-1997 《電液伺服試驗機》

  5)JB9397—2002《拉壓疲勞試驗機技術條件》



  技術參數：



  技術名稱	技術參數
  產品型號	PLS-10	PLS-20	PLS-50	PLS-100	PLS-200	PLS-500
  靜態試驗力	±10kN	±20kN	±50kN	±100kN	±200kN	±500kN
  靜態力值示值精度	±1%
  動態試驗力	±10kN	±20kN	±50kN	±100kN	±200kN	±500kN
  作動器振幅	±50mm		±75mm
  示值精度±1%FS	±1%FS
  試驗頻率范圍	0.01—50Hz
  主要試驗波形	正弦波、方波、三角波、斜波、組合波等
  控制方式	全自動位移、荷載控制，各模式之間可平滑切換
  垂向試驗空間	根據龍門架結構調整
  恒壓伺服泵站規格	根據具體情況設計
