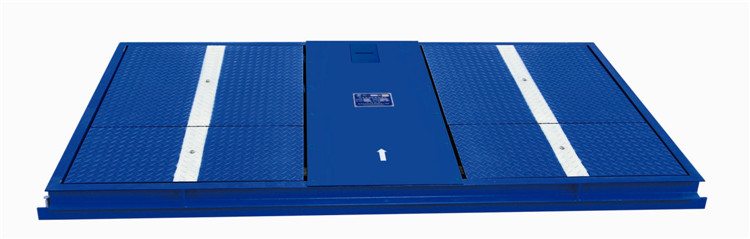

CH滑板式汽車側滑檢驗臺

CH滑板式汽車側滑檢驗臺 一、用途及適用范圍 CH、CHS型系列側滑檢驗臺主要用于快速動態測量汽車轉向輪的側滑量,據以判斷其車輪的定位(主要是外傾及前束)是否正確,并為車輪定位的維修調整提供定量依據。適用于軸載質量不大于額定承載質量的各型汽車。 本產品依據中華人民共和國交通部標準JT/T507—2004《汽車側滑檢驗臺技術條件》設計,制造和檢驗。 二、主要技術參數 1）普通型雙板聯動側滑臺技術參數： 030K型 （寬板） 100K型 （寬板） 130K型 （寬板） 150K型 （寬板） 承載質量 3 10 13 15 滑板內寬×外寬 700×2300 700×2700 700×2700 700×2700 滑板尺寸(L×B) 1000×800 1000×1000 1000×1000 1000×1000 外廓尺寸(L×B×H) 2495×1096×128 2930×1106×173 2930×1106×173 2930×1106×173 側滑量測量范圍（m/km） ±10 ±10 ±10 ±10 2）帶放松板雙板聯動側滑臺技術參數： 030KA型 （寬板帶放松板） 100KA型 （寬板帶放松板） 130KA型 （寬板帶放松板） 150KA型 （寬板帶放松板） 承載質量 3 10 13 15 滑板內寬×外寬 700×2700 700×2700 700×2700 700×2700 檢測滑板(L×B) 1000×1000 1000×1000 1000×1000 1000×1000 放松滑板(L×B) 1000×495 1000×495 1000×495 1000×495 外廓尺寸(L×B×H) 3050×1616×181 3050×1616×181 3050×1616×181 2930×1606×156 側滑量測量范圍（m/km） ±10 ±10 ±10 ±10
