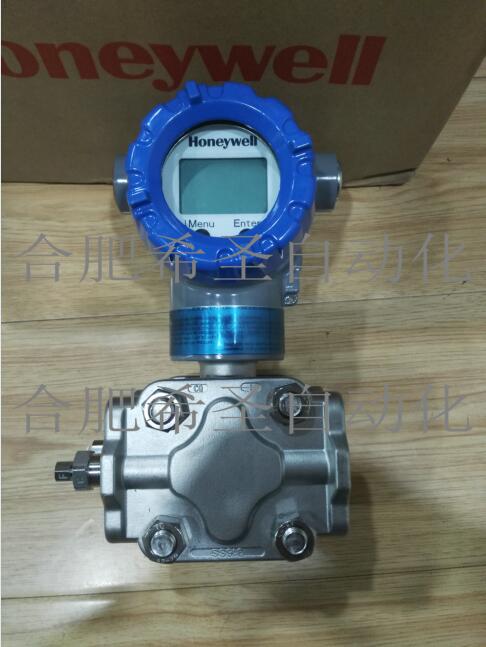

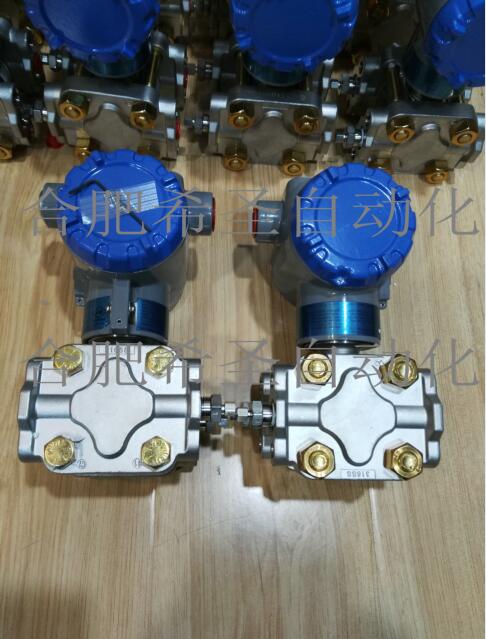

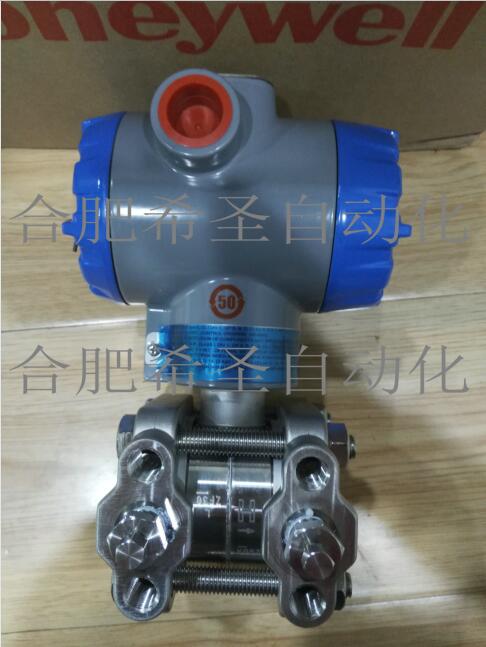

霍尼韋爾差壓變送器STD825

霍尼韋爾差壓變送器 簡介 作為SmartLine?產品系列的成員，STD800是一種采用 傳感器技術的高性能差壓變送器。STD800通過將差壓 與傳感器芯片上的靜壓和溫度補償相結合，可在大范圍內的 靜壓和溫度下提供極高的測量精度和穩定性。SmartLine 系列還經過了充分測試，符合Experion? PKS標準，可提供 高水平的兼容性保證和集成能力。SmartLine產品可輕松 滿足壓力測量應用的最苛刻的要求。 同類佳的特性： ● 校驗量程的精度高達0.0375% ● 每年的穩定性高達0.01%/滿量程，保持10年 ● 自動靜壓和溫度補償 ● 高達400:1的量程比 ● 響應時間快達90ms ● 多種本地顯示功能 ● 外部零位、量程和組態功能 ● 電源極性任意連接 ● 完善的自診斷功能 ● 基于ANSI/NFPA 70-202和ANSI/ISA 12.27.0集成雙重密 封設計，可確保高安全性 ● 的過壓保護 ● 標準配置完全符合SIL2/3要求。 ● 全模塊設計 ● 最長可提供15年保修 通訊/輸出選項： ● 4-20mA dc ● 霍尼韋爾數字增強(DE) ● HART?(7.0 版本) ● FOUNDATION? Fieldbus 所有壓力變送器均可配備以上所列通訊協議。 描述 SmartLine系列壓力變送器均基于高性能的傳感器設 計。這一個傳感器實際集成了多個傳感器，將過程壓力測量 與靜態壓力(DP型號)及溫度補償測量相結合，從而實現了最 的總體性能。這一性能使得SmartLine成為幾乎可以替代 任何現有變送器的競爭產品。 獨特的顯示表頭選項 SmartLine的模塊化設計，可采用基本型字母數字LCD 顯示表頭，或者帶有獨特的圖形LCD顯示表 頭。 基本型字母數字LCD顯示表頭特性 ● 模塊化(可現場增加或拆卸) ● 0、90、180 和 270 度位置調整 ● Pa、KPa、MPa、KGcm2、Torr、ATM、i4H2O、mH2O、 bar、mbar、inH2O、inHG、FTH2O、mmH2O、mmHG 和psi測量單位 ● 2 行16個字符(高4.13mm x 寬1.83mm) ● 平方根輸出指示 型圖形 LCD 顯示表頭特性 ● 模塊化(可現場增加或拆卸) ● 0、90、180和270度位置調整 ● 提供標準和自定義測量單位 ● 可有3種格式的8個顯示屏，帶條形圖的大型PV或帶趨勢 圖的PV ● 可對屏幕組態，按時間循環顯示 ● 顯示平方根功能可獨立于4-20mA dc輸出信號設置 ● 獨特的“健表”指示可提供即時的可見性診斷信息 診斷 SmartLine變送器全部提供能以數字方式訪問的診斷， 這有助于提供可能的故障事件告，從而限度縮減計劃外停車，實現更低的整體工作成本。 組態工具集成的三按鈕組態選項 SmartLine變送器適合所有的電氣和環境要求，無論選擇哪種顯示表頭，都可以通過三個外部按鈕進行變送器和顯示表頭的組態。無論是否選擇顯示表頭，零位和量程的調整功能均可通過這些按鈕來實現。手持組態工具SmartLine變送器在操作員和變送器之間采用雙向的通訊和組態功能。這是通過霍尼韋爾的適用于各種現場需求的多協議通訊器(MCT202)實現的。MCT202能夠現場組態DE和HART變送器，它還可以在本質安全的環境下使用。所有霍尼韋爾變送器經設計和測試符合所提供的通訊協議，并且可與任何經過驗證的手持組態設備配合使用。 電腦組態霍尼韋爾的SCT3000組態工具套件提供了一種簡易的方式來組態數字增強(DE)協議變送器，可將個人計算機用作組 態接口。另外還提供了現場設備管理器 (FDM) 軟件和FDM簡捷版來管理HART和Fieldbus設備組態。 系統集成 ● SmartLine通訊協議均符合新發布的 HART/DE/Fieldbus 標準。 ● 與霍尼韋爾的Experion PKS集成帶來了以下的獨特優勢。 - 變送器短息傳送 - 維護模式指示 - 修改報告 - 帶健摘要的FDM廠區視圖 - 所有SmartLine變送器均由Experion進行測試以提供 水平的兼容性保證 模塊化設計 為幫助控制維護與庫存成本，所有SmartLine變送器均采 用模塊化設計，從而使用戶能夠替換變送器膜盒、添加顯示表 頭或更換電子模塊，而不會影響整體性能或認證機構的規定。 每個膜盒的獨特之處在于，在溫度與壓力各異的廣泛應用中實 現公差范圍內的性能，而且借助霍尼韋爾接口，電子模塊 可與其它電子模塊交換，而不會喪失公差范圍內的性能特點。 模塊化特性 ● 膜盒替換 ● 替換電子/通訊模塊* ● 添加或卸除顯示表頭* ● 添加或卸除防雷端子模塊* * 除了隔爆場合，現場更換可以在任何電氣環境下進行(包括 本安場合)，而不違反認證機構的規定。 霍尼韋爾獨特的?；匦钥山档痛鎺?kù)需求和整體工作成 本，而不會對性能產生影響。
