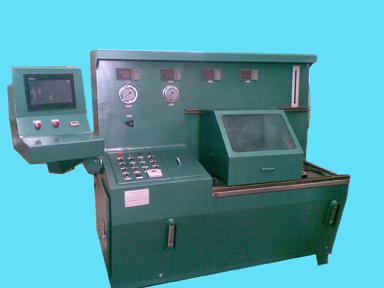

供應礦用閥組液壓試驗臺

本試驗臺是礦用閥組出廠性能的檢驗測試設備。該試驗臺適用于電液閥組,礦用安全閥、液控單向閥、單向鎖、雙向鎖、截止閥、操縱閥、膠管,液壓缸等礦用液壓元件出廠性能試驗和檢修后的性能測試。
試驗臺依據煤炭行業標準19-95《液壓支架用閥》中所規定出廠檢驗種類、項目研制而成。該機配備裝有組態人性化軟件的工控機對液壓試驗中的各類數據進行處理。能進行壓力、流量和差壓的數椐采集處理、數顯和轉機分析、打印圖表等。
 如對三用閥做壓力測試和調定,對安全閥做流量啟溢閉特性、密封和強度試驗,對液控單向閥做開啟、關閉、控制壓力的測定，阻力損失流量的曲線繪制、瞬態沖擊及密封試驗；對操縱閥作換向性能、阻力損失流量特性曲線、壽命、密封、強度試驗；對液壓缸做跑合、密封、及強度試驗等。
能自動繪制壓力曲線、流量曲線、壓力與流量的對應交互曲線。為維修工作提供了可靠的理論依據，簡化了人工分析的不確定性。因此是煤礦、支架大修及制造廠理想的綜合液壓試驗設備。

二、系統參數
1、主要液壓系統技術參數
A、測試壓力：                         80MPa
B、增壓器增壓比：                         1：4
增壓單次排量                           1.7L
C、油液系統：
電機功率                               5.5kW
額定流量                               14.5L/min（可調節）
工作壓力                           20MPa
油介質型號                      32#、46#抗磨液壓油
D、乳化液系統：
內接系統電機功率                        3kW
額定流量                                20L/min
壓力                                0-6MPa
液介質                                礦用 2-5%乳化液
E,外接系統要求（用戶自備）
   流量                            ＞     300L/min
額定流量                            ＞     200L/min
壓力                            ≥     0-20MPa

F、試驗臺最小穩定流量               60MPa壓力下0.04L/min
2、主要電器系統技術參數
  A, 使用電壓                         380V \220V \DC24V  \DC12V
處理器型號                        XSR70-300
  B, 處理器功能特點
信號類型                       標準4-20MA,
精度                           ±0.2％
采樣周期                       0.125-1S
存儲容量                       32MB
報警輸出                       6路常開3A/250VAC
通訊接口                       USB接口
供電                           220VAC,50HZ,30VA
外形尺寸                       188mmX188mmX240mm
壓力傳感器                    YH400-80
流量傳感器                     LUOG-40-E
差壓傳感器                     KY3807-40-0

恒源電工，聯系電話：0556-8548488
