SMA連接器法蘭PCB板載面板穿墻電纜連接按需訂制快速響應

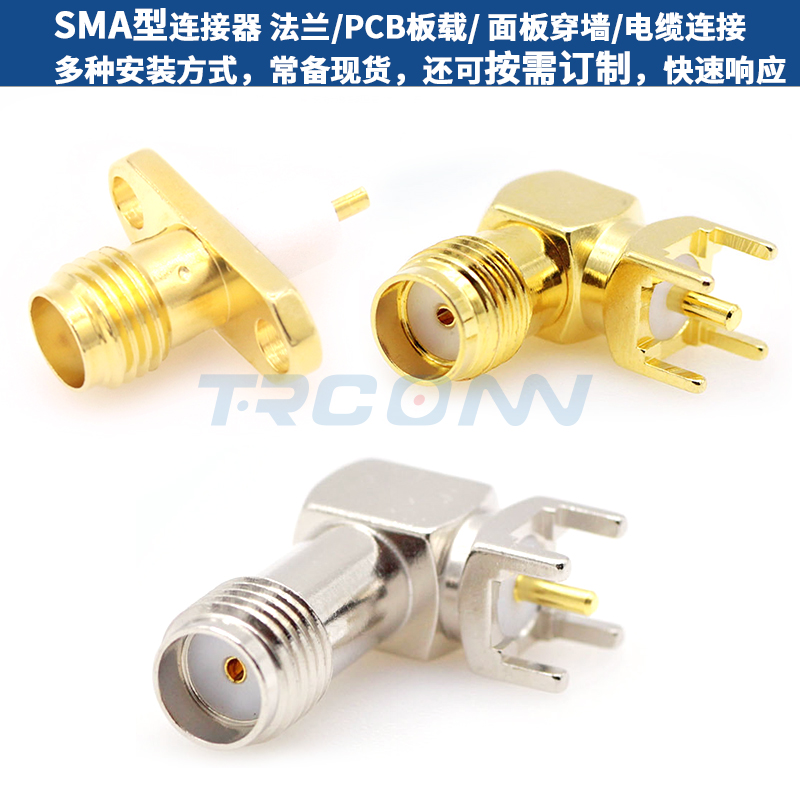

SMA型連接器法蘭PCB板載面板穿墻電纜連接 多種安裝方式，常備現貨，按需訂制，快速響應

SMA連接器是一種廣泛使用的半精度超小型RF和微波連接器，尤其適用于頻率高達18 GHz甚至更高頻率的電子系統中的RF連接。

SMA連接器有多種形式，公頭，母頭，直頭，直角，隔板配件等等，使其能夠滿足大多數要求。它的超小尺寸也使它能夠被使用，即使在相對較小的電子設備中也是如此。

雖然現在已經很成熟，但SMA連接器的使用可能會擴大，因?yàn)樵S多新的RF系統看到它們的工作頻率可以很好地延伸到微波區域。

PCB上的SMA連接器

雖然SMA連接器看起來非常類似于用于家用和其他類似應用的標準家用連接器。這些家用連接器稱為F型同軸連接器，它們具有75Ω阻抗。它們具有不同的直徑，不能與SMA連接器配合 - 它們需要一個特殊的適配器，然后會出現阻抗不匹配。

SMA連接器基礎知識

SMA連接器是一種超小型同軸電纜連接器，其名稱來源于S ub- M iniature A連接器。它找到了許多應用，用于為需要同軸連接的設備內的RF組件提供連接。它通常用于在電路板之間提供RF連接，許多微波元件包括濾波器，衰減器，混頻器和振蕩器，使用SMA連接器。

連接器具有帶螺紋的外部連接接口，該接口具有六邊形形狀，允許用扳手?jǐn)Q緊?？梢允褂锰厥獾呐ぞ匕馐謱⑺鼈償Q緊到正確的密封性，從而可以在不過度擰緊的情況下實現良好的連接。所需的扭矩通常為8英寸*。

直角公SMA連接器

SMA同軸射頻連接器最初由Bendix Scintilla Corporation和Omni-Spectra Corporation在20世紀60年代設計。個SMA連接器設計用于141半剛性同軸電纜。最初的SMA連接器可稱為最小連接器，因?yàn)橥S電纜的中心形成了連接的中心引腳，無需在同軸中心導體和特殊連接器中心引腳之間進行過渡。它還具有以下優點：電纜電介質直接連接到界面而沒有氣隙。連接器的缺點是只能進行有限數量的連接/斷開循環。然而，對于使用半剛性同軸電纜的應用，這不太可能是一個問題，因?yàn)榘惭b通常在初始組裝后固定。

然而，它的使用擴展到其他柔性電纜，并引入了帶有中心銷的全連接器。這些連接器按照高標準制造，并且還允許執行更多數量的連接/斷開循環。

SMA連接器性能

SMA連接器設計為具有恒定的，在連接器上具有50歐姆的阻抗。SMA連接器最初設計和用于高達18 GHz的工作，盡管有些版本的頻率為12.4 GHz，有些版本為24或26.5 GHz。更高的頻率上限可能需要以更高的回波損耗運行。

給定連接器的實際規格在很大程度上取決于制造商和類型 - 可提供幾種不同的質量/性能等級。仔細檢查連接器規格

通常，SMA連接器具有比高達24 GHz的其他連接器更高的反射系數。這是由于難以地固定電介質支撐，但是盡管存在這種困難，一些制造商已經設法適當?shù)乜朔诉@個問題，并且能夠?qū)⑺鼈兊倪B接器為26.5GHz的操作。

對于柔性電纜，頻率限制通常由電纜而不是連接器決定。這是因?yàn)镾MA連接器所接受的電纜很小，并且它們的損耗自然遠大于連接器的損耗，特別是在它們可能使用的頻率上。

SMA連接器額定功率

在某些情況下，SMA連接器的額定功率可能很重要。決定配合同軸連接器平均功率處理能力的關鍵參數是它能夠傳遞高電流并保持熱升溫到適中的溫度。

加熱效果主要由接觸電阻引起，這是接觸表面積和接觸墊在一起的方式的函數。一個關鍵區域是中心觸點 - 這些觸點必須正確形成并很好地配合在一起。還應注意，平均額定功率隨頻率降低，因?yàn)殡娮钃p耗隨頻率增加。

SMA連接器的功率處理數據在制造商之間差異很大，但有些數字表明有些可以在1GHz下處理500瓦，在10 GHz時下降到略低于200瓦，但這遠遠高于許多人有信心通過它們。
