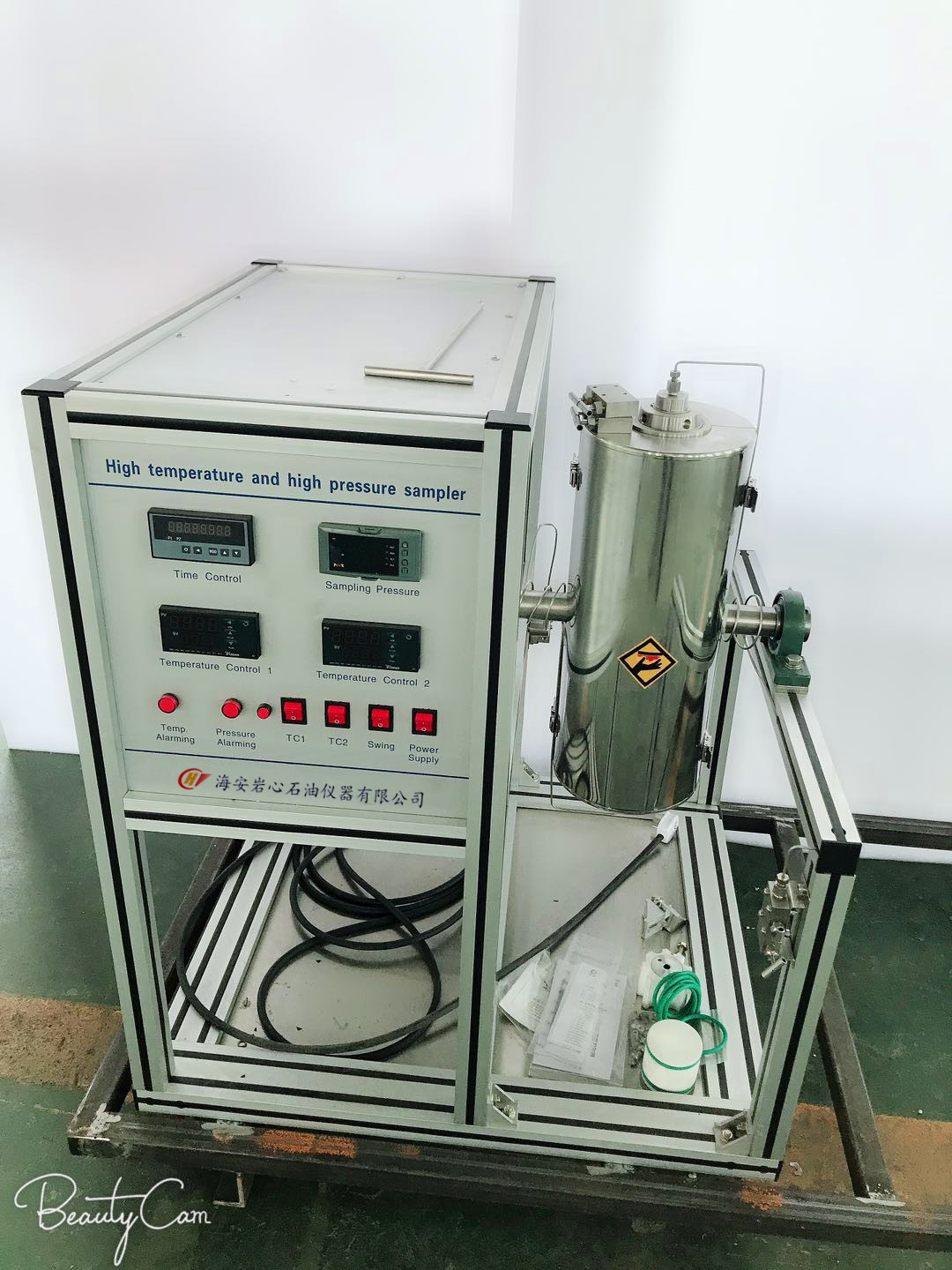

一、概述 PY-1型活塞式高壓配樣器用來配制地層流體樣品，在地層溫度和地層壓力條件下，將混合物搖成單相，送至實驗室進行油藏流體分析。 二、技術參數 1、 配樣容積：1000ml 2、 工作壓力：50MPa 3、 工作溫度：180℃, 控溫精度±0.5℃ 三、儀器要求 電源電壓：交流110V 頻率：50HZ 電流:16A 功率：2.5KW 實驗室環境溫度： -10℃-40℃ 濕度：≤80％ 四、安全運行提示 儀器的安全操作涉及到操作者的人身安全和儀器的正常使用壽命，廠家提醒操作者注意如下要點： （1）、 儀器的各類儀表和計算機必須保證正確的電源輸入，必須配有自動穩壓保護裝置。 （2）、 儀器各部保證良好的接地。 （3）、 流程管匯各部的壓力不高于設計壓力，特別不能高于各種檢測儀表的量程，使用氣體加壓時必須格外小心。 （4）、系統在高溫操作時，必須帶有絕熱手套，以免 五、 總體結構 PY-1型活塞式高壓配樣器主要由高壓活塞配樣筒、加熱保溫裝置、控制面板、搖擺裝置及支架組成。 1、 高壓活塞配樣筒筒體、堵頭均采用不銹鋼加工制成，螺帽連接形式，密封采用氟膠“O”型圈。 2、 加熱形式：采用不銹鋼加熱套在筒體外加熱，保溫外罩采用不銹鋼板，形式為活頁開啟式，拆卸方便，便于維修以及更換電熱圈。加熱溫度由溫控儀設置控制值。 3、 控制面板：所有電器元件控制開關均裝于面板上，操作方便。 4、 搖擺裝置：選用的擺線針輪減速機，連桿傳動機構，使配樣裝置轉動180°,轉動及停留時間用繼電器任意設定。 六、注意事項 1、配樣裝置拆卸時動作要緩慢，以防損壞密封面，筒體內存壓力時嚴禁扭動壓帽。 2、升溫時速度不宜過快，加壓應緩慢進行，操作時隨時觀察壓力表，溫度表的讀數，嚴禁在超溫超壓情況下使用。 3、清洗：配樣筒用完要及時清洗，減少腐蝕。 4、搖擺攪拌：設定你所需要搖擺延時和停留延時的時間，再將擺動開關打開，電機開始在搖擺延時內轉動。需停止轉動時，關閉擺動開關。 七、配樣實旋細則 1、按下圖所示連接配樣器流程，用2號泵將隔離活塞推至配樣器最上端，注意此時壓力不超過1.5Mpa。 2、選擇一性能好的真空泵與配樣器相連，抽空配樣器達0.2Mpa后再抽20分鐘，然后拆除真空泵。在約放出3倍管線體積的油后，關排放閥，試壓確保無滲漏。 4、采用進退泵方式，將1號泵穩定在配樣轉樣壓力，讀取泵之初讀數。 5、保持1號泵的壓力，微開配樣器上閥，這時會觀察到2號泵的壓力將逐漸升高，當2號泵的壓力升高到與1號泵的壓力相等時，采用進1號泵、退2號泵的方法，將已知體積的油樣轉入配樣器內。 6、為確保轉樣，在轉樣接近要轉放的量時，停2號泵，進1號泵到已知泵末讀數。此時兩泵壓力會略有升高，然后慢慢的退2號泵，并1號泵的壓力正好指到配樣壓力時，立即停2號泵，并迅速將配樣器上閥關緊。 7、油樣轉完后，拆除油樣流程，連接轉樣流程，并按油樣之相同步驟將計算好的氣體體積轉入配樣器中。 8、轉樣結束后，拆除轉樣流程，將配樣器升至地層溫度，恒溫5小時后將樣品增壓并搖成單相，從而得到配制的地層流體
