中山Q378吊鉤式拋丸機廠家，廣東雙吊鉤378拋丸機價格

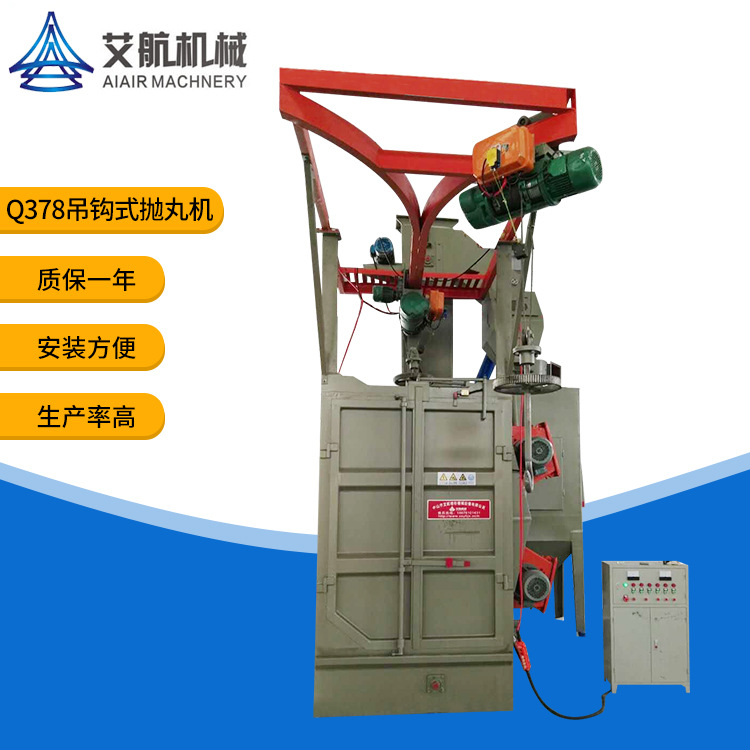

　　中山拋丸機-掛具噴砂處理雙吊鉤378拋丸機

　　適用范圍：用于鋁合金壓鑄件、鋅合金壓鑄件、銅鑄件、不銹鋼精密鑄件、鑄鐵件、摩托車車架及鋼制品件的表面清理、光飾和強化。特點：KT-Q378 吊鉤式拋丸機是目前的拋丸設備之一,無地 坑結構 ,室體采用高耐磨鑄鐵防護,配備拋丸器,吊鉤實現了升降、 自轉、進出自動化、結構合理、生產效率高,減輕了勞動強度；適應于多品種、中心批量的不銹鋼件、鑄鐵/鋼件、壓鑄件、鍛件、焊接 件及熱處理件的表面清理或強化.

　　中山拋丸機-掛具噴砂處理雙吊鉤378拋丸機

　　拋丸機的工作原理拋丸機，不以壓縮空氣為動力，而是以電動機械拋丸器為動力，利用拋丸器拋出的高速彈丸清理或強化金屬工件表面的設備。拋丸機可清理金屬工件表面的各種殘留物，可對鑄件進行落砂﹑除芯和清理等。拋丸是靠葉輪高速旋轉，將在葉輪中心的磨料，經過調流塊(Regulator)及葉輪推動器(Impeller) 預加速，送入葉片區再將磨料高速拋出，速度可超過100m/s，由于拋丸覆蓋范圍較大，所以不需利用氣壓，能源效益遠高于噴砂。葉輪是拋丸機的心臟，由電動馬達直接或間接驅動， 每家葉輪生產商均有獨特的設計，主要分為單碟和雙碟葉輪。拋丸機， 利用拋丸器拋出的高速彈丸清理或強化鑄件表面的鑄 造設備。 拋丸機能同時對鑄件進行落砂﹑除芯和清理。主要是利用高速旋轉的葉輪把丸砂拋擲出去,高速撞擊零件表面，達到表面處理的 要求的。

　　中山拋丸機-掛具噴砂處理雙吊鉤378拋丸機

　　該機的主要特點是：

　　1、 本機采用了無地坑結構，安裝方便，減少投資費用；

　　2、 結構緊湊、生產率高、清理質量好、工作安全可靠、運轉平穩；

　　3、 吊鉤具有自行升降、行走和室內旋轉三種功能。

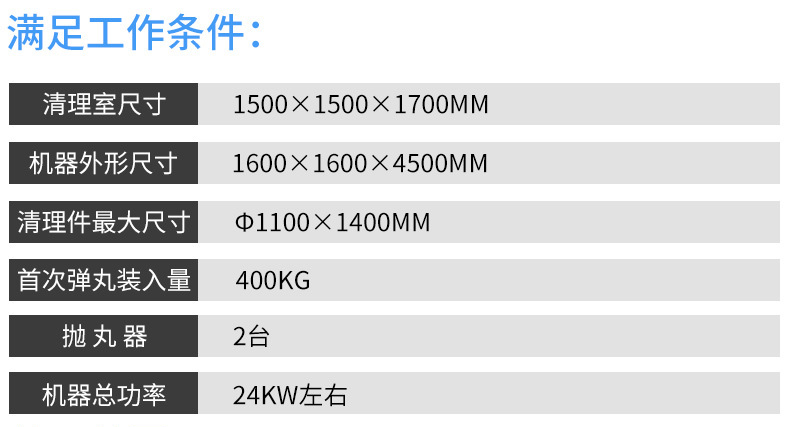

　　二、 主要技術參數

　　1、 清理室尺寸（長×寬×高）…………1500×1500×1700mm

　　2、 被清理件的尺寸（直徑×高）………Φ1100×1400mm

　　3、 清理一鉤工件需用時間：

　　 鑄 件…………………………………………7-15min

　　 鉚焊件…………………………………………5-10min

　　4、 拋 丸 器（Q034Ⅱ)………………………………………2臺

　　 旋轉直徑………………………………………Φ250mm

　　 轉 速………………………………………2880r/min

　　 拋丸量……………………………………2×250kg/min

　　 電機功率………………………………………2×7.5kw

　　5、 所需彈丸直徑…………………………………Φ0.3-Φ2mm

　　6、 提升機：

　　 皮帶速度………………………………………1.23m/s

　　 斗 距………………………………………220mm

　　 提 升 量………………………………………18t/h

　　 電機功率………………………………………2.2kw

　　7、分離器：

　　 分 離 量……………………………………18t/h

　　 分離區風速……………………………………4-5m/s

　　 出風口風速……………………………………18-20m/s

　　8、吊 鉤：

　　 吊鉤載重………………………………………600kg

　　 自轉速度………………………………………2.8r/min

　　 電機功率………………………………………0.8kw

　　9、彈丸裝入量………………………………400kg

　　10、全機所需通風量……………………………2800m3/h

　　11、機器總功率…………………………………24kw左右

　　12、機器外形尺寸（長×寬×高）………1600×1600×4500mm

　　中山拋丸機-掛具噴砂處理雙吊鉤378拋丸機

　　 機器的結構如圖所示，由清理室、大門、軌道、吊鉤、提升機、供丸系統、分離器、拋丸器、地基和除塵器、電氣系統等組成。其主要部分分述如下：

　　1、 清理室：

　　清理室為鉚焊結構，為了使拋射出的彈丸能有效地拋射到被清理工件的表面上。安裝拋丸器一側的壁板傾斜一角度，室內在拋丸器所對的面及室頂設有金屬保護板，其它處敷設有橡膠保護板，以保證室壁不被彈丸破壞。

　　2、 大門：

　　大門為雙扇對開，為安全起見，拋丸器停止。方能打開大門。

　　3、 吊鉤：

　　吊鉤由電動葫蘆、減速自轉裝置組成，吊鉤的移動、升降由葫蘆完成，吊鉤在室體內部的旋轉由減速裝置完成。

　　4、 提升機：

　　本機采用平皮帶傳動的斗式提升機，其落料形式采用離心重力式落丸，當彈丸束揚起時，灰塵被吸走，如發現彈丸在未進入溜管前，有墮落返回，則應調節螺栓調整帶輪所處的高度，當機器因丸量過多或有大塊物料被別住時可打開下罩底部處的蓋板進行。

　　5、供丸系統：

　　彈丸流量的多少以閘門開啟間隙大小來控制，而閘門開啟間隙的大小是通過電磁鐵行程的調整，從而使彈丸流量與拋射量大致相等。

　　6、分離器（如圖）

　　采用BE型分離器，具有良好的分離效果和較高的生產率，對提高葉片壽命有積極的作用，分離器正常工作時，彈丸流落不應有缺口，如果不能形成滿落簾，應調整重錘，直至形成滿落簾，以得到良好的分離效果。

　　7、拋丸器

　　拋丸器主要由葉輪1、葉片2、分丸輪3、定向套4、罩殼5、電機6等主要零件組成。分丸輪固定在電機軸與葉輪一起旋轉，定向套則由定向套固定在護罩體上。

　　若轉動定向套則可改變彈丸的拋出方向，定向套窗口的角度大小，決定彈丸的徑向散射角，彈丸的徑向散射角一般為60°左右。

　　設備除易損件外保修一年，現貨，可配套供應鋼丸等。
