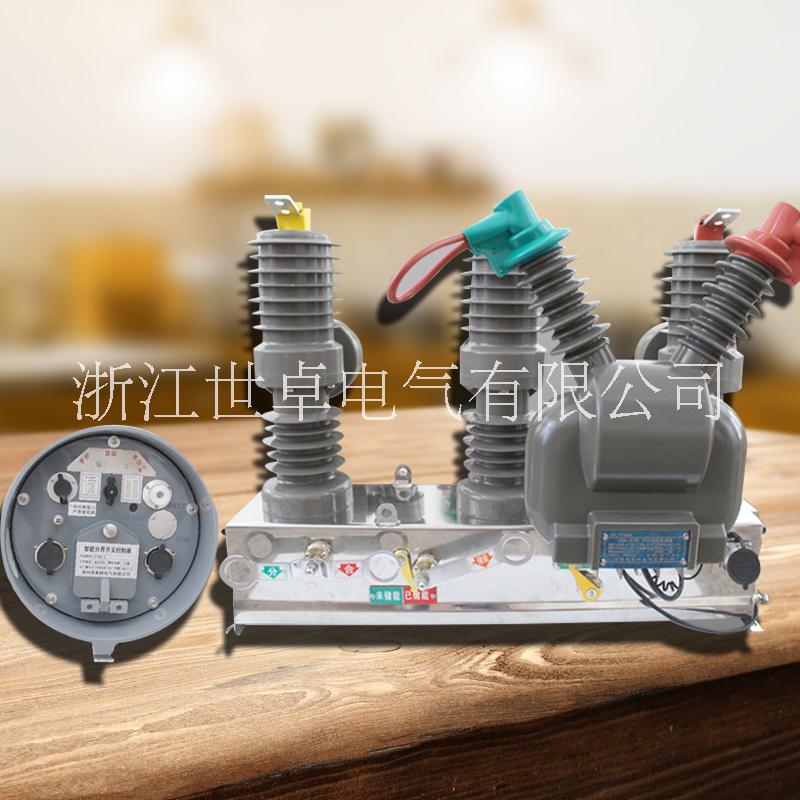

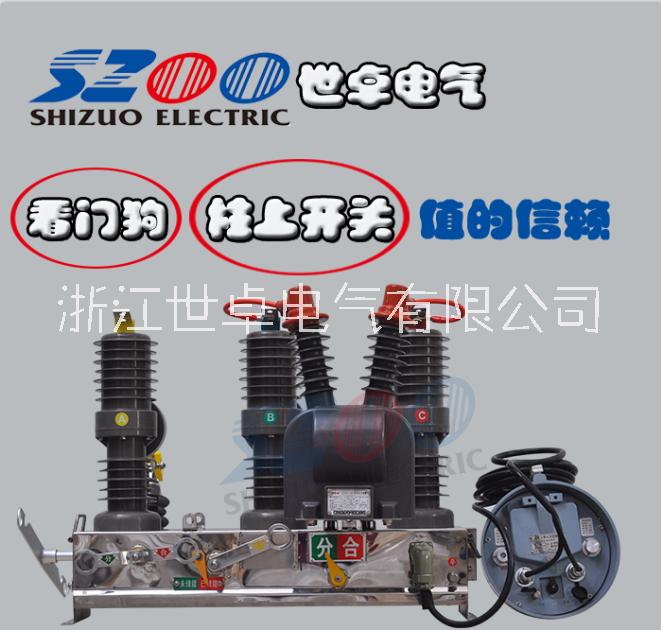

ZW32-12F高壓開關 智能斷路器 柱上分界開關 廠家直銷

型號及含義：
ZW32-12F/630-20
Z:真空斷路器；W：戶外；32:設計型號；12：額定電壓；630：額定電流；20：開斷電流；F:分界開關


分界開關功能概述：
   自動切除單相接地故障，當用戶支線發生單相接地故障時，分界斷路器自動分閘，變電站及饋線上的其它分支用戶感受不到故障的發生。自動隔離相間短路故障，當用戶支線發生相間短路故障時，分界斷路器先于變電站出線保護開關跳閘，自動隔離故障線路，不會波及饋線上的其它分支用戶停電?？焖俣ㄎ还收宵c(diǎn)，當用戶支線故障造成分界斷路器保護動作后，僅責任用戶停電，由其主動報送故障信息，電力公司可迅速派員到場排查；分界斷路器如配有通信模塊，則 動將信息報送到電力管理中心。監控用戶負荷，當分界斷路器可配置有線或無線通信附件，將監測數據傳送到電力管理中心，實現對用戶負荷的遠方實時數據監控。遠方操作功能，用戶可以通過手機或計算機后臺方式操作真空分界斷路器分閘。
   分界斷路器在ZW32-12 型真空斷路器基礎上進行了優化改進（詳見ZW32-12戶外高壓真空斷路器使用說明書）和外置電壓互感器及MGK16型智能控制器組成，通過全密封防水型航空接插件和戶外密封電纜進行電氣連接。 分界斷路器采用的彈簧操動機構（或永磁機構），具備手、電動儲能，手、電動合閘，手、電動 分閘功能。 分界斷路器外置1 只零序CT，變比為20/1，0.1～5A （一次電流）區段保持線性關系， 額定負載1Ω，額定負載下的變比誤差應小于3%。一次零序電流為400A，二次輸出電流有效 值不小于5A。額定短時耐受電流16kA、20kA、25kA,4S。 分界斷路器外置2 只單相CT，變比600/5（或用戶的變比），額定負載10Ω，精度10P20，額定短時耐受 電流16kA、20kA,4S。 分界斷路器采用外置式PT，裝于電源側，變比10000V/220V，容量300VA，精度3P 級， 控制器和斷路器的操作電源和電壓信號均由PT提供。


使用環境：
    1) 海拔高度：≤2000米
    2) 環境溫度：戶外 -30℃~ +55℃ 　年平均氣溫20℃ 　日平均氣溫30℃
    3) 相對濕度：95% （25℃）
    4) 抗震能力：地面水平加速度 0.3g 　地面垂直加速度 0.15g
    5）地震烈度：7度
    6) 日溫差： 25℃
    7) 日照強度(風速0.5m/s 時)：0.1W/cm2
    8）風速：34m/s
    9) 覆冰厚度：10mm
    10) 安裝位置：戶外 、10kV架空線路用戶責任分界點處 　11）接地方式：中性點不接地、經消弧線圈接地及低電阻接地。


產品結構：
    分界斷路器在ZW32-12 型真空斷路器基礎上進行了優化改進（詳見ZW32-12戶外高壓真空斷路器使用說明書）和外置電壓互感器及MGK16型智能控制器組成，通過全密封防水型航空接插件和戶外密封電纜進行電氣連接。 分界斷路器采用的彈簧操動機構（或永磁機構），具備手、電動儲能，手、電動合閘，手、電動 分閘功能。 分界斷路器外置1 只零序CT，變比為20/1，0.1～5A （一次電流）區段保持線性關系， 額定負載1Ω，額定負載下的變比誤差應小于3%。一次零序電流為400A，二次輸出電流有效 值不小于5A。額定短時耐受電流16kA、20kA、25kA,4S。 分界斷路器外置2 只單相CT，變比600/5（或用戶的變比），額定負載10Ω，精度10P20，額定短時耐受 電流16kA、20kA,4S。 分界斷路器采用外置式PT，裝于電源側，變比10000V/220V，容量300VA，精度3P 級， 控制器和斷路器的操作電源和電壓信號均由PT提供。
