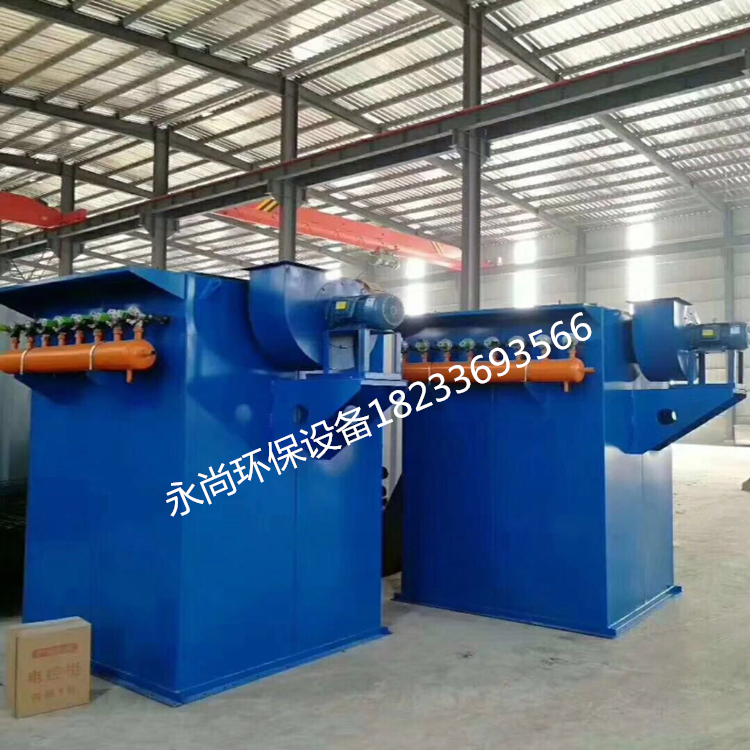

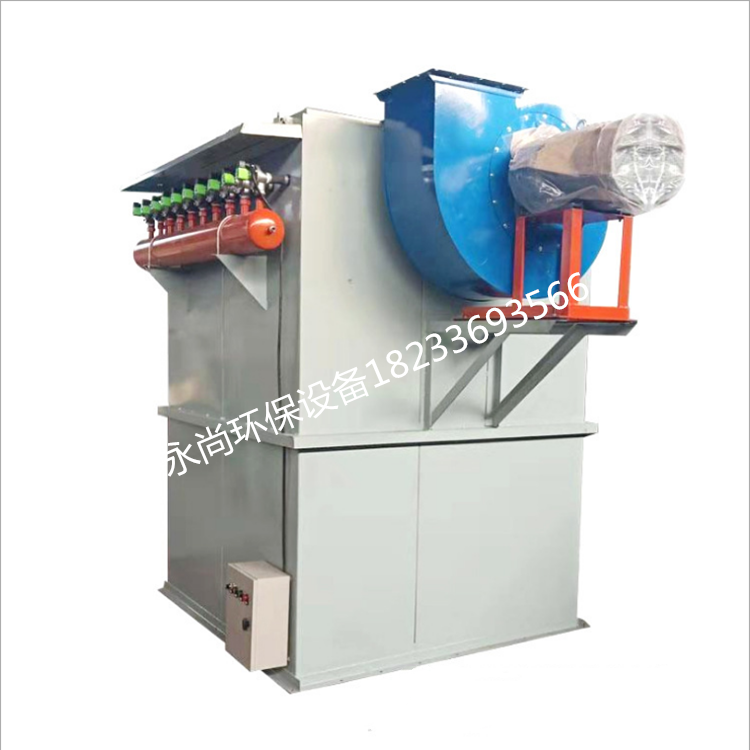

布袋除塵器 脈沖布袋除塵器

PPC型氣箱脈沖袋式除塵器按不同袋數分為32袋/室、64袋/室、96袋/室、128袋/室四個系列，每個系列又按不同分為室數分為多種規格，共33種。礦山選廠篩粉機、破碎機、皮帶輸送機在生產中產生大量的粉塵，嚴重污染了生產現場和大氣環境，危害了操作工人的身體健康，為了改進崗位條件和廠區自然環境，采用好的除塵凈化空氣措施，為此，PPC型氣箱脈沖袋式除塵器其除掉較細粉塵效果顯著，排放濃度可控制在50mg/Nm3以下，滿足環保檢測要求。 PPC型氣箱脈沖袋式除塵器工作原理 在引風機的作用下，含塵氣體從除塵器的進風口進入，經斜隔板轉向至灰斗(PPC32型從灰斗進入)，此時由于氣流速度變慢，在慣性力和重力的作用下，含塵氣體中粗顆粒粉塵落入灰斗；細小塵粒隨氣流折向而上進入過濾室，經濾袋過濾、凈化后，粉塵附著于濾袋的外表面，而凈化后的氣體通過濾袋進入上部清潔室，由各分室而來的干凈空氣匯集于清潔室，然后經出風口，由除塵系統的主風機吸出而排入大氣。清灰過程是先切斷該室的凈氣出口風道，使該室的布袋處于無氣流通過狀態（分室停風清灰）；然后開啟脈沖閥用壓縮空氣進行脈沖噴吹清灰，切斷閥關閉時間足以保證噴吹后從濾袋上剝離的粉塵沉降至灰斗，避免了粉塵在脫離濾袋表面后又隨氣流附集到相鄰濾袋表面的現象，使濾袋清灰干凈，并由可編程序控制儀對排氣閥、脈沖閥及卸灰閥等進行全自動控制。 PPC型氣箱脈沖袋式除塵器由以下各部分所組成： (1)殼體部分：包括清潔室(或稱氣體凈化箱、所箱)、過濾室、分室隔板、檢修門及殼體結構。清潔室內設有提升閥與花板，噴吹短管：過濾室內設有濾及其骨架。 (2)灰斗及卸灰機構:有灰斗和按不同系列、不同的入口粉塵濃度，分別設置螺旋輸送機，空氣輸送斜槽和剛性葉輪卸料器(卸灰閥)。 (3)進出風箱體：包括進出風管路及中隔板。單排(或單列)結構布置在殼體一側，雙排(或稱雙列)結構布置在殼體中間：32系列較小無箱體，進出風管路分別接于灰斗與清潔室上。 (4)脈沖清灰裝置：包括電磁脈沖閥、氣包、提升閥用氣缸及其電磁閥等。 (5)壓縮空氣管路及減壓裝置、油水分離器、油霧器等。 (6)支柱及立式籠梯、欄桿。 PPC型氣箱脈沖袋式除塵器突出優勢 1、清灰原理新，無噴吹管，而是將脈沖閥裝在箱體側壁或頂蓋，讓清灰氣流噴入上箱體并使其空間氣體增壓，進而將能量傳遞至濾袋以實現清灰；同時換袋操作省去了拆、裝噴吹管的工序，便于換濾袋、操作方便； 2、采用大規格脈沖閥，減少了整個除塵器使用脈沖閥的數量，從而減少了脈沖閥的維護工作量； 3、采用離線清灰技術進行分室反吹脈沖清灰，既避免了在線式清灰產生的粉塵二次飛揚"再吸附"現象，又不影響設備運行工況的正常連續運行，提高了清灰效果，延長了濾袋使用壽命； 4、適應高濃度除塵，如O-Sepa選粉機，其粉磨系統氣體含塵濃度高達1000g/Nm3，PPC型氣箱脈沖袋式除塵器可直接進行處理； 5、采用氣箱式結構，降低了設備的局部氣體阻損。 PPC型氣箱脈沖袋式除塵器系統設置： 脈沖清灰除塵器共有五大系統 1）本體：它由上箱體、中箱體、灰斗組件、檢修門、支架等組成 對于本體，我們在設計上以_不利的荷載組合進行強度設計；采用Q235A板材制作。 2）收塵、過濾系統：主要由濾袋、袋籠、花板組件、進風分配系統組成。 3）噴吹清灰、卸灰系統：主要由儲氣包（含油水分離器、調壓裝置）、電磁脈沖閥、噴吹管組件和離線閥、螺旋輸送機及星型卸灰閥等組成。 4）濾袋采用φ133mm標準規格，材質采用三防針刺氈。 5）除塵器采用外濾式，除塵器的濾袋利用彈簧漲圈與花板聯接，形成了干凈空氣與含塵氣體的分離。 6）在清灰時由PLC控制脈沖控制儀發出脈沖信號給電磁脈沖閥，通過噴吹管噴出壓縮空氣，使濾袋徑向變形抖落灰塵。 7）除塵器頂部設檢修門，用于檢修和換袋（除塵器的維、檢修、換袋工作僅需在機外可執行，不必進入除塵器內部）。 8）除塵器配置進風分配系統及濾袋固定框，使進入除塵器的含塵氣體均勻地分布到每個濾袋，濾袋固定框的使用，防止了清灰過程中濾袋間的碰撞和磨擦，有利于濾袋使用壽命的延長。 9）除塵器進風口配置進風口手動調節閥，它的關閉能_除塵器單個倉室的離線，實現了在除塵器正常工作狀態時對單個倉室的檢修維護。 10）除塵器配置倉壁振動裝置，能保障了除塵器灰斗卸灰的順利進行。 11）除塵器控制系統采用PLC。整個除塵器控制系統采用PLC進行自動控制。除塵器電控柜采用雙層密封門結構，防塵、防小動物。
