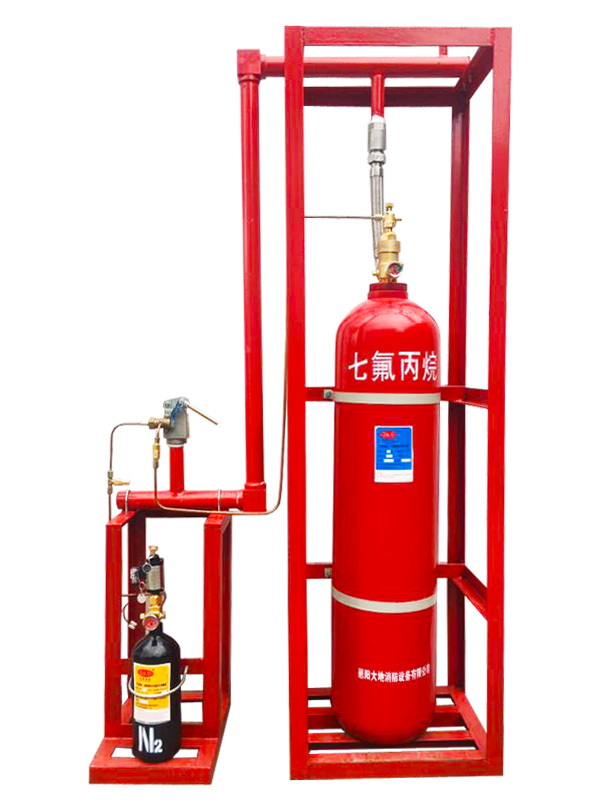

氣體滅火系統

一、七氟丙烷滅火設備介紹

1、簡介

七氟丙烷（HFC-227ea、FM-200）是無色、無味、不導電、無二次污染的氣體，具有清潔、低毒、電絕緣性好，滅火效率高的特點，特別是它對臭氧層無破壞，在大氣中的殘留時間比較短，其環保性能明顯優于鹵代烷，是目前為止研究開發比較成功的一種潔凈氣體滅火劑，被認為是替代鹵代烷1301、1211的最理想的產品。

七氟丙烷自動滅火系統是集氣體滅火、自動控制及火災探測等于一體的現代化智能型自動滅火裝置，符合DBJ15-23-1999《七氟丙烷（HFC-227ea）潔凈氣體滅火系統設計規范》及ISO14520-9《氣體滅火系統-物理性能和系統設計》系統設計及產品標準規范的要求，本系統裝置設計、性能可靠，操作簡單，環保良好等特點。

2、七氟丙烷滅火設備主要組成

七氟丙烷自動滅火設備由滅火劑儲存瓶組、儲存瓶組架、N2驅動氣體瓶組，驅動氣體組架、容器閥、液流單向閥、氣流單向閥、電磁驅動裝置、輸氣控制管路、集流管、選擇閥、三通、異徑三通、彎頭、異徑彎頭、法蘭、安全閥、壓力反饋裝置、管網、噴嘴、藥劑、火災探測器、氣體滅火控制器、聲光報器、警鈴、放氣指示燈、緊急啟動/停止按扭等組成。

警告:本設備充裝的滅火劑在滅火時會分解產生一定量的氣體，高濃度氣體對人員造成傷害！

                  二 、七氟丙烷滅火設備主要技術參數

滅火設備規格：QMQ4.2/90N-DD/QMQ4.2/100N-DD/QMQ4.2/120N-DD/QMQ4.2/150N-DD/QMQ4.2/180N-DD

瓶組貯存壓力：4.2MPa(20℃時)

工作壓力：5.3MPa

滅火劑噴放時間：≤10s

滅火劑充裝密度：≤950kg/m3

驅動氣體瓶組氮氣壓力：6.0±1.0 Mpa(20℃)

電磁驅動裝置啟動電壓及電流： DC 24V/ 1.6A

設備工作環境溫度：0℃～50℃

設備保護極限：面積：單區800m? 體積：單區3600m?

設備啟動方式：自動、電氣手動、機械應急手動

滅火劑瓶組噴放后剩余量：≤2kg

儲瓶容積：90L、100L、120L、150L、180L

  1 、七氟丙烷滅火設備應用范圍

圖一（滅火系統應用范圍）

     2、 典型的防護設施：

    適用于電子計算機房、數據處理中心、電信通訊設施、過程控制中心、昂貴的醫療設施、貴重的工業設備、圖書館、博物館及藝術館、潔凈室、消聲室、應急電力設施、易燃液體存儲區等，也可用于生產作業火災危險場所，象噴漆生產線、電器老化間、軋制機、印刷機、油開關、油浸變壓器、浸漬槽、熔化槽、大型發電機、烘干設備、水泥生產流程中的煤粉倉，以及船舶機艙、貨艙等。

                 三、七氟丙烷滅火設備分類示意圖

   1)單元獨立設備

指一組滅火劑貯存裝置保護一個防護區的滅火系統，它只適用于獨立的單個保護場所有特殊要求的場所。

   2)組合分配式設備

指用一組滅火劑貯存裝置保護多個防護區的滅火系統，它適用各防護區相隔不遠的場所，對整個工程實施綜合保護。

此類系統在設計計算時，滅火劑用量按防護區的藥劑用量計取，且最多防護區數量不超過8個。
