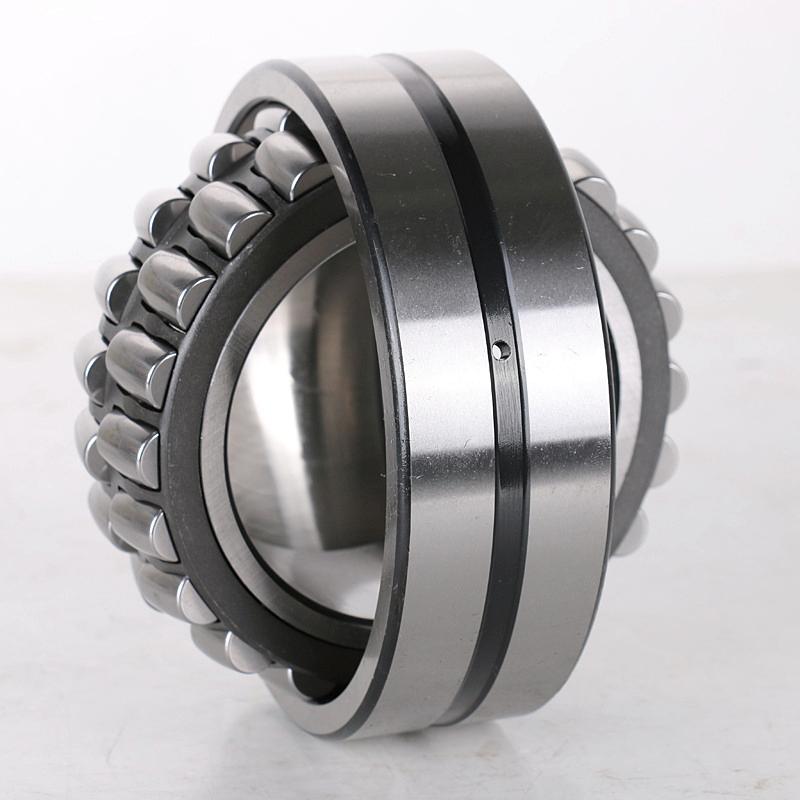

22320CC 調心滾子軸承

調心滾子軸承具有雙列滾子，外圈有1條共用球面滾道，內圈有2條滾道 并相對軸承軸線傾斜成一個角度。這種巧妙的構造使它具有自動調心性能， 因而不易受軸與軸承箱座角度對誤差或軸彎曲的影響，適用于安裝誤差或軸 撓曲而引起角度誤差之場合。該軸承除能承受徑向負荷外，還能承受雙向作 用的軸向負荷。 調心滾子軸承其內孔有圓柱形和圓錐形兩種，圓錐形錐孔錐度為1：30 和1：12兩種，這種圓錐形內孔軸承配以緊定套或退卸套，即可將錐形內孔調 心球軸承方便、迅速地裝配在光軸或階梯機軸上。 調心滾子軸承具有雙列滾子，外圈有1條共用球面滾道，內圈有2條滾道 并相對軸承軸線傾斜成一個角度。這種巧妙的構造使它具有自動調心性能， 因而不易受軸與軸承箱座角度對誤差或軸彎曲的影響，適用于安裝誤差或軸 撓曲而引起角度誤差之場合。該軸承除能承受徑向負荷外，還能承受雙向作 用的軸向負荷。 調心滾子軸承其內孔有圓柱形和圓錐形兩種，圓錐形錐孔錐度為1：30 和1：12兩種，這種圓錐形內孔軸承配以緊定套或退卸套，即可將錐形內孔調 心球軸承方便、迅速地裝配在光軸或階梯機軸上。 調心滾子軸承的型號有：調心滾子軸承(20000CC型);圓錐孔調心滾子軸 承(20000CCK型);調心滾子軸承(20000CC/W33型);圓錐孔調心滾子軸承 (20000CCK/W33型);裝在緊定套上的調心滾子軸承(20000CCK+H型);裝 在緊定套上的調心滾子軸承(20000CCK/W33+H型)共6種。 [1] 具體介紹 調心滾子軸承具有兩列滾子，主要承受徑向載荷，同時也能承受任一方向的軸向載荷。有高的徑向載荷能力，特別適用于重載或振動載荷下工作，但不能承受純軸向載荷。該類軸承外圈滾道是球面形，故其調心性能良好，能補償同軸度誤差。 有兩列對稱型球面滾子，外圈有一條共用的球面滾道，內圈有兩條與軸承軸線傾斜一 角度的滾道，具有良好的調心性能，當軸受力彎曲或安裝不同心時軸承仍可正常使用，調心性隨軸承尺寸系列不同而異，一般所允許的調心角度為1~2.5度 ，該類型軸承的負荷能力較大，除能承受徑向負荷外軸承還能承受雙向作用的軸向負荷，具有較好的抗沖擊能力，一般來說調心滾子軸承所允許的工作轉速較低。 調心滾子軸承按滾子截面形狀分為對稱形球面滾子和非對稱形球面滾子兩種不同結構，非對稱調心滾子軸承屬早期產品，主要是為主機維修服務，新設計主機時則很少選用對稱形調心滾子軸承，內部結構經過改進設計及參數優化，與早期生產的調心滾子軸承相比，能夠承受更大的軸向負荷，這種軸承的運行溫度較低，故可適應較高轉速的要求，根據內圈有無擋邊及所用保持架的不同可分為C型與CA型兩種,C型軸承的特點是內圈無擋邊和采用鋼板沖壓保持架,CA型特瑞恩軸承的特點則為內圈兩側均有擋邊和采用車制實體保持架。為了改善軸承的潤滑, 可向用戶提供外圈帶有環狀油槽和三個油孔的調心滾子軸承,以軸承后置代號/W33 表示。根據用戶的要求也可供應帶內圈油孔的調心滾子軸承,為了便于客戶裝卸和更換軸承, 還可提供內孔帶有錐度的調心滾子軸承軸承,錐孔錐度為1:12， 以后置代號為K 表示,為了適應特殊用戶的要求也可提供內孔錐度為1:30 的軸承,其后置代號為K30。 內孔帶錐度的軸承可用鎖緊螺母將軸承直接裝在錐形軸頸上,也可借助緊定套或退卸套將軸承安裝在圓柱形軸頸上。為了確保軸承在高速運轉時防止因離心作用在滾道與滾子間產生有害的滑移，軸承應承受一定的最小徑向負荷，大小可按下式估算： Fr =0.02C 式中： Fr --最小徑向負荷N C—軸承的基本額定動負荷N 當量動負荷 P=Fr+Y1Fa 當Fa/Fr e 時 P=0.67Fr+Y2Fa 當Fa/Fr e 時 式中： P—當量動負荷N Y1 Y2—軸向動負荷系數 當量靜負荷 P0=Fr+Y0Fa 式中： P0—當量靜負荷N Y0—軸向靜負荷系數 結構分類 結構類型 調心滾子軸承分為：圓柱形內孔、圓錐形內孔。 圓錐內孔的錐度分別為1：12的后置代號為K的調心滾子軸承（153000型或113000型）和 1：30的后置代號為K30的調心滾子軸承。此類軸承在與圓錐形軸個配時，內圈沿軸向移動可以調整軸承的徑向游隙。 后置代號 將后置代號為K、K30的圓錐孔調心滾子軸承，安裝在相配的緊定套上，則成為后置代號為K+H型和K30+H型軸承。此種軸承可以裝在沒有軸肩的光軸上，適用于需要經常安裝和拆卸軸承的場合。為了改善軸承的潤滑性能，在軸承外圈車有環形油槽并鉆有均勻分布的三個油孔，其后置代號為W33。 用途 主要適用的保持架：沖壓鋼板加強型保持架（后綴E，國內很少）。沖壓鋼板型保持架（后綴CC）、玻璃纖維增強型聚酰胺66保持架（后綴TVPB）、機加工黃銅兩片式保持架（后綴MB）。機加工黃銅整體式保持架（后綴CA）、振動場合沖壓鋼板保持架（后綴JPA）。振動場合黃銅保持架（后綴EMA）。同一結構，軸承上的代號或有不同。 主要用途：造紙機械、減速裝置、鐵路車輛車軸、軋鋼機齒輪箱軸承座、軋鋼機輥子、破碎機、振動篩、印刷機械、木工機械、各類產業用減速機、立式帶座調心軸承。
