奧斯恩OSEN-QX超聲波便捷式氣象站

深圳市奧斯恩凈化技術有限公司

www.china-aosien.com

全國服務電話：400-860-5168轉3752

公司簡介

深圳奧斯恩是一家專注于空氣污染及大氣監測領域的國家,以研發,生產,銷售網格化空氣質量監測站、VOCs在線監測系統、油煙在線監測系統、揚塵污染監控系統、室內智能環境系統、揚塵傳感器、氣象站、微型空氣站、負氧離子監測站、噪聲自動監測站、空氣質量檢測系統為重點的研發型企業，奧斯恩旗下設有全資子公司-深圳市寶安區鳳翔科技經營部，深圳市寶安區奧斯恩環保設備經營部。擁有自主品牌“奧斯恩”，奧斯恩在可持續發展上，已經和大學、行業協會，跨界企業建立了長期廣泛深入的合作關系，并定期進行交流學習?？偛吭谏钲冢瑠W斯恩整合了空氣檢測、物聯網、大數據及云計算、人工智能分析，通訊技術、微信小程序、大屏顯示、客戶端相關技術，形成了智慧環保監測領域的解決方案。

奧斯恩通過國家認定，深圳市認定深圳市雙軟企業認定，ISO9001質量管理體系認證，中國環保產品認證（CCEP），中國計量器具型式批準認證（CPA），擁有自主研發揚塵傳感器，信息化監測平臺軟件著作權，核心數據采集系統發明，擁有平臺級系統軟件開發，設計開發，服務器開發，嵌入式開發集成，安裝調試組成的技術研發團隊，產品通過國家多個質監機構與檢測機構的鑒定，客戶遍布中國大陸、臺灣、香港澳門、東南亞等地區。

奧斯恩自2016年起組建有600㎡的生產車間，具有年產量10000套的生產能力。憑借著公司在行業領域多年的技術，解決方案積累，奧斯恩先后自主研發推出PM2.5檢測儀，工地?fù)P塵污染監測，室內外環境監測，信息化環保監測平臺等一系列產品，目前已廣泛應用于全國各地?cái)?shù)字城管、智慧城市、建筑工地、垃圾場、拆遷工地、碼頭、產業園、社區、道路揚塵環境，科研院校，工業企業，公共場合領域；已成功服務于中國建筑集團旗下各子公司，中鐵建設集團旗下各子公司，中冶集團，萬科，綠地，保利，恒大，萬達集團，北大，清華，中國礦業大學，深圳市水務環保局，深圳人居委，廣東氣象局并受到廣泛好評。

一、產品簡介

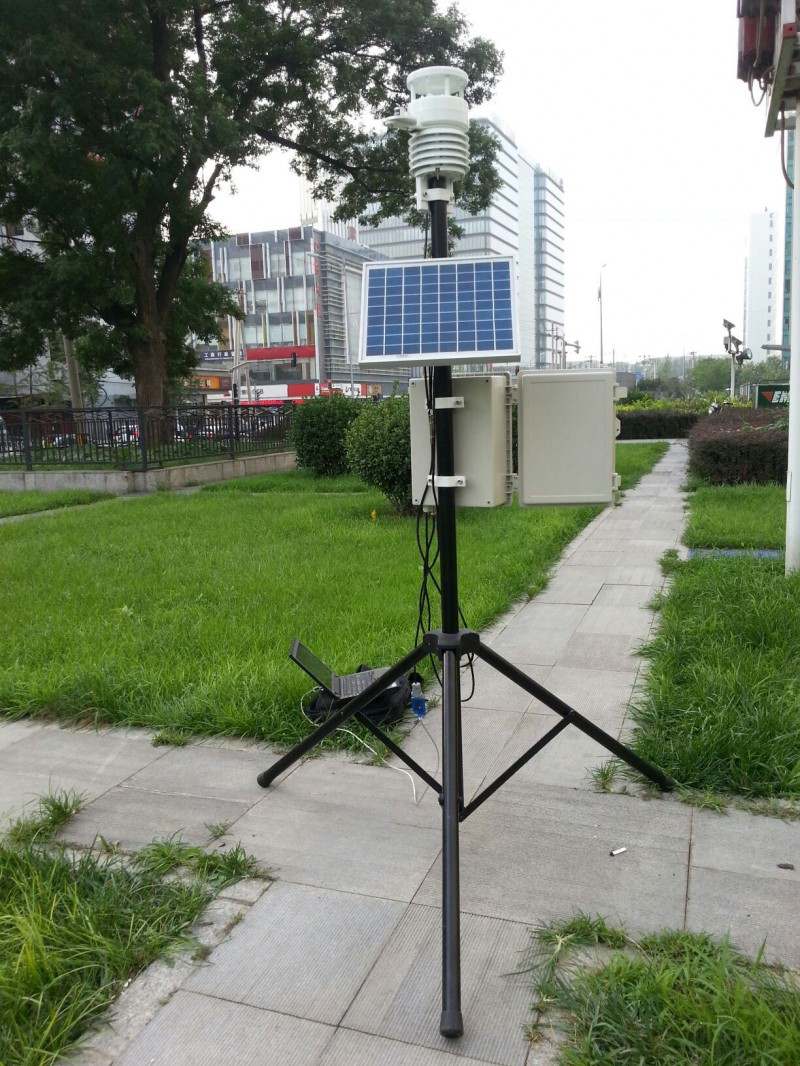

奧斯恩OSEN-QX超聲波便捷式氣象站是專門針對氣象環境監測而設計的一款便于攜帶，使用方便，測量精度高，集成多項氣象要素的可移動式的綜合氣象環境觀測系統。系統由一體式金屬噴漆支架、數據采集儀、相關傳感器及電源系統構成。。該系統采用新型一體化結構設計，做工精良，集氣象數據采集、存儲、傳輸和管理于一體的無人值守的氣象采集系統。

奧斯恩OSEN-QX超聲波便捷式氣象站系統由氣象傳感器、氣象數據采集儀和計算機氣象軟件三部分組成?？赏瑫r(shí)監測大氣溫度、大氣濕度、土壤溫度、土壤濕度、雨量、風速、風向、氣壓、輻射、照度等諸多氣象要素并做公告和趨勢分析；氣象數據采集儀具有氣象數據采集、實時時鐘、氣象數據定時存儲、參數設定、友好的人機界面和標準通信功能，該系統分有線站和無線站兩種形式，配合軟件更可以實現網絡遠程數據傳輸和網絡實時氣象狀況監測，是一款性價比突出的小型自動氣象站。



二、適用領域

水災、旱災、地震、臺風、風雹、雪災、山體滑坡、泥石流、病蟲害、森林火災、農業畜牧、農業研究、智能農業、生態養殖、航空氣象、業務站備份、應急現場、校園科普、農業物聯、科學研究、氣象業務觀測、城市空氣環境、森林空氣清晰指數、水文環境負氧指數、旅游景點空氣清新指數、空氣清新指數預報服務、大中專院校、科研機構或組網于氣象、機場、環境監測、交通運輸、軍事、農林、水文、大型工程和科研教學等領域。

三、設備功能

1、便攜式結構設計，采集器與傳感器采用一體化設計理念，無需安裝拆卸工作，開箱即可測量，可放在各種現場環境的隨意位置監測使用（田間，樹叢，建筑，山谷等），是目前為止使用最為便捷的氣象觀測站，核心監測部分整體重量不超過5KG，高度集成，體積小巧，攜帶方便，便于現場應急性氣象服務，可以有效的保證數據的及時性，準確性。

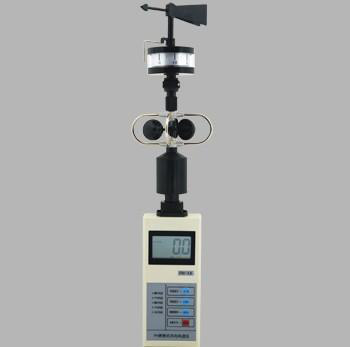

2、一體化的風向風速儀，使體積更加小巧。方便用戶將儀器攜帶到惡劣的環境中使用，測量精度高，穩定性可靠，產品技術指標符合氣象觀測規范要求，可以根據使用需要進行手持方式觀測。

3、低功耗，綠色節能設計，內部采用節能模式設計，若用太陽能電池板供電方式，可保證在無電地區長期使用；也可采用市電或汽車電源等方式供電。外部采用抗惡劣環境結構設計，在惡劣的天氣條件下不影響儀器的使用效率，可以在雷雨、風雪環境中持續不間斷工作。防塵、防潮等級達到國家標準。

4、數據采集密度1～60分鐘可根據觀測需要進行設置；

5、內置大容量數據存儲器，可連續存儲數據6000條以上；可根據觀測需要擴展為128M存儲容量，實現數據無存儲；

6、多種通訊方式，可通過RS232/RS485/USB等標準通訊接口與PDA、筆記本電腦等設備在現場讀取數據，也可實現本地遠距離（≤1000米）數據通訊。

7、數據采集器采用高性能微處理器為主控CPU，大容量內置存儲器，便攜式防震結構，工業控制標準設計，適合在惡劣工業或野外環境中使用，且具有停電保護功能，斷電后已存儲數據不會丟失，當交流電停電后，由太陽能電池板和充電電池供電，可連續工作48小時以上。

8、超聲波便捷式自動氣象站監測系統管理軟件在WindowsXP以上系統環境即可運行，實時監測顯示各路數據，與打印機相連自動打印存儲數據，數據存儲格式為EXCEL或PDF標準文件格式，可生成數據圖表，供其它軟件調用。

9、的網絡化布點模式，可以實現多點氣象站布網監測，即可滿足局域網內數據共享查看，也可通過GSM/GPRS/CDMA等無線網絡方式實現異地遠程監測；同時可用U盤/記憶棒等工具實現移動存儲技術。

10、各觀測氣象要素可根據用戶實際需求任意選配，可自由定制五要素、六要素、七要素、八要素自動氣象站。

11．觀測支架有三腳式和車載式兩種，采用不銹鋼材料制造，表面光亮處理，在腐蝕氣候環境下生銹，重量小于5KG，攜帶方便，精巧的工藝為現場增加一道燦爛的亮點。

四、通訊方式

奧斯恩OSEN-QX超聲波便捷式氣象站數據傳輸主要以： GPRS數據傳輸網絡、數據接收服務器、客戶機（服務器和客戶端可為同一臺電腦）等組成。

奧斯恩超聲波便捷式氣象站將監測到的濃度數據，通過GPRS傳輸網絡經過Internet發送到接收數據的服務器上，并且自動將數據保存并寫入數據庫，客戶端可以通過瀏覽器查看數據等?？蛻艨梢酝ㄟ^接收軟件和控制的方式監控土壤監測設備。以下是系統傳輸示意圖：

五、拓?fù)浣Y(jié)構

奧斯恩OSEN-QX超聲波便捷式氣象站專為氣象監測而開發的監測站。主要包括：安裝于野外的氣象監測儀，PM2.5、PM10、溫度、濕度、大氣壓、雪量、光照、臭氧、負氧離子、降雨量、土壤溫度、土壤濕度、土壤PH等，數據采集器，GPRS 數據傳輸模塊、數據接收服務器、客戶機軟件（服務器和客戶端可為同一臺電腦），屏幕同步顯示。

奧斯恩便捷式氣象站通過前端傳感器將實時監測濃度數據，一路通過 GPRS 傳輸網絡經過 Internet 發送服務器監控中心（云平臺），業主可登陸我司自主開發的WEB網頁版云平臺，查詢數據，看數據曲線分析圖，下載歷史數據報表，查看數據運行電子地圖運行狀況。

奧斯恩超聲波便捷式氣象站傳輸原理：數據是通過 GPRS 無線傳輸，原理是通過無線傳輸模塊上的里面的流量傳輸數據，傳輸?shù)皆贫恕?



六、管理軟件特點：

1.可實時監測各項氣象參數，具有氣象數據采集、實時時鐘、定時存儲、參數設定、參數和氣象歷史數據掉電保護等功能。
    2.靈活的系統組網方式。提供標準有線（485、232/ USB）、無線（GPRS/LAN/電臺/WIFI/衛星）等多種通訊方式供用戶選擇。靈活與氣象計算機組成氣象監測系統。
    3.可靠供電系統。提供市電、直流、太陽能、太陽能市電雙電源、風光互補系統等多種供電方式供用戶選擇。

4.采用外形美觀、耐腐蝕的不銹鋼、金屬噴漆支架、野外防護箱供用戶選配.

5.可靠運行于各種惡劣的野外環境，低功耗、高穩定性、高精度、可無人值守。
6.完善的防雷擊、抗干擾等保護措施。
    7.硬件和軟件均采用模塊組合式開放性設計，可靈活組合使用。監測要素可按實際需求選配。模塊化設計極大的方便了后期設備的調試和升級。
    8.通訊方式可根據傳輸距離來按需要選配，為方案提供的性價比。

9.多種數據瀏覽功能供用戶選配：氣象WEB發布系統可以讓用戶在局域網和互聯網上隨時使用IE瀏覽氣象站現場氣象數據。客戶端瀏覽：可以通過軟件客戶端，實現局域網、互聯網上查詢、統計氣象站現場氣象數據。

10.同步功能：可以設置數據采集設備與計算機系統時間同步，避免軟采集數據的時間與與計算機系統時間不一致。



七、傳感器技術指標及圖片



雨量傳器

承水口徑：Ф200 ± 0.6mm

測量范圍：≤4mm/min（降水強度）

分 辨 率：0.2mm（6.28ml）

準 確 度：±4%（室內靜態測試，雨強為2mm/min）

輸出信號：開關接點通斷信號

工作溫度：0～50℃

貯存溫度：-10℃～50℃

雨雪傳感器

測量范圍：雨、雪有無

供電方式：DC12V

輸出形式: 繼電器輸出

負載能力(觸點容量)： 5A ，250VAC/30VDC

雪量傳感器

測量范圍：0～1000mm

準確度： ±0.1%F S

供電方式： DC12V

輸出形式：0-5v

負載能力：電流型輸出阻抗≤300Ω

        電壓型輸出阻抗≥1KΩ

日照時數傳感器（統計每分鐘的日照有無，每天零點清零）

分辨率：0.1h

光譜范圍：0.3～3μm

響應時間：＜5s

溫度相關：＜±0.08%℃

余弦響應：＜±10%（太陽高度角10°時）

非線性  ：＜±2%

年變化率：＜±2%

變送器指標：測量范圍：0～24h

供電方式：DC5V

輸出形式：0～2.5V

負載能力：電流型：RL≤250Ω

          電壓型：RL≥1KΩ

大氣溫度傳感器

測量范圍：-50～100℃

準 確 度：±0.5℃

供電方式：DC2.5V

輸出形式：0~2.5V

負載電阻: 電壓型：RL≥1K

          電流型：RL≤300Ω

工作溫度：-50℃～80℃

相對濕度：0～

大氣濕度傳感器

測量范圍：0～RH

準 確 度：±5%RH

供電方式：DC5V

輸出形式：0～5V

負載能力：電流型輸出阻抗≤300Ω

          電壓型輸出阻抗≥1KΩ

風速傳感器

測量范圍： 0～45m/s

準 確 度：±(0.3+0.03V)m/s（V:風速）

分 辨 率：0.1m/s

啟動風速：≤0.5m/s

供電方式：DC5V

輸出形式：脈沖信號

負載能力：電流型輸出阻抗≤600Ω

電壓型輸出阻抗≥1KΩ

風向傳感器

測量范圍：0～360°

準 確 度：±3°

啟動風速：≤0.5m/s

供電方式：DC5V

輸出形式：0～5V

數字氣壓傳感器

量程范圍：10～1100hPa

分 辨 率：0.1hpa

準 確 度：± 0.3hPa

供電方式：DC5V

輸出形式：RS485

負載電阻：電壓型：RL≥1K

          電流型：RL≤300Ω

簡易總輻射傳感器

光譜范圍：0.3～3μm

響應時間：＜5s

溫度相關：＜±0.08%℃

余弦響應：＜±10%（太陽高度角10°時）

非線性  ：＜±2%

年變化率：＜±2%

變送器指標：測量范圍：0～2000W/m2

供電方式：5V

輸出形式：2.5V

負載能力：電流型輸出阻抗RL≤250Ω

電壓型輸出阻抗RL≥1KΩ



光和有效輻射傳感器

光譜范圍：400～700nm

量    程： 0～2000 W/m2

供電方式：DC5V

輸出形式：0~2.5V

響應時間：約1s（99%）

溫度相關：0.05%/℃

余弦校正：上至80°入射角

工作溫度：-40°至65°

相對濕度：0～

靈敏度：5～50?v/?mol·s??

內阻：＜2K

TBQ總輻射傳感器

靈敏度：7～14μV／w.m-2

響應時間：≤35秒(99％)

內阻：約350Ω

光譜范圍0.3～3μm.

年穩定性：±2％

內阻約350Ω

余弦響應：≤±7％(太陽高度角10°時)

溫度特性：2％(-10℃～+40℃)

方位響應誤差：≤5%（太陽高度角10°時）

非線性：±2％

測試范圍：0～2000W/m2

信號輸出：0～20mV

工作環境溫度：-40℃～+50℃

年穩定性≤±2%



散射輻射傳感器

光譜范圍：0.3～3?m

測量范圍：0～2000W/m2

靈敏度：7～14μV/W·m-2

響應時間：<35S(99 % 響應)

年穩定度：不大于±2%

余弦響應：不大于±7%（太陽高度角10?時）

方    位：不大于±5%（太陽高度角10?時）

非線性：不大于±2%

溫度系數：不大于±2%（-10～40?C）

緯度刻度范圍：0～50°

赤緯度范圍：±25°

直徑：Φ400

土壤溫度傳感器

測量范圍：-50～80℃

準 確 度：±0.5℃

供電方式：DC2.5V

輸出形式： 0～2.5V

負載能力：電流型輸出阻抗≤300Ω

          電壓型輸出阻抗≥1KΩ

工作環境：溫度-50℃～80℃

          濕度≤RH

土壤濕度傳感器

測量范圍：0～

準 確 度：±3%

供電方式： DC5V

輸出形式:0～2.5V

負載電阻: 電壓型：RL≥1K

          電流型：RL≤300Ω



蒸發傳感器

量程范圍：0～1000mm

準 確 度：±0.5%（0～+50℃）

分辨率：  0.1mm

供電方式：DC12V

輸出形式：0～5V

負載電阻：電壓型：RL≥1K

          電流型：RL≤600Ω

超聲波蒸發傳感器

量程范圍：0～100mm

分 辨 率：0.1mm

精    度：±1.5%

供電方式：DC12V

輸出形式：0-5V

負載電阻：電壓型：RL≥1K

          電流型：RL≤600Ω

線    性：0.5%

照度傳感器

測量范圍：0～200000Lux

波長范圍：380 nm～730 nm

準 確 度：±7%

供電方式：DC12V

輸出形式：4～20mA

負載電阻:  電壓型：RL≥1K

電 流 型：RL≤300Ω

二氧化碳傳感器

量程范圍：0～2000ppm

準 確 度：±（40ppm+2%F?S）

分 辨 率：1ppm

供電方式：DC5V

輸出形式： 0～4V

負載電阻:  電壓型：RL≥1K

           電流型：RL≤250Ω



直接輻射傳感器

測量范圍：0～2000W/m2

光譜范圍：300～3000nm

靈敏度：7～14μV/W?m-2

供電方式：DC12V

輸出形式：0～2.5V

內 阻：約100Ω

跟蹤精度：小于24小時±1?

年穩定性：±1%

非線性：≤2%

開 敞 角：4?

響應時間：≤25S（99%）

紫外輻射傳感

測量范圍：0～70W/㎡

光譜范圍：280～400nm

余弦響應：≤4%（太陽高度角為30°時）

響應時間：≤1S（99%）

供電方式：DC5V

輸出形式：0～2.5V

長波輻射傳感器

光譜范圍：3～50μm（長波輻射）

0.3～3μm（短波輻射）

測量范圍：-300～1000W/m2

供電方式：

響應時間：≤35秒(99％)

內阻：約350Ω

年穩定性：≤±2％

感應面一致性：±15％

溫度特性：±2％(-20℃～+40℃)

地盤直徑：Φ120mm

長度：307mm

聚乙烯薄膜罩：Φ33mm

八、主要技術指標



九、軟件平臺

1.云平臺介紹

奧斯恩OSEN-QX超聲波便捷式氣象站實時監控云平臺是基于大氣環境監測系統的一套實時在線監控，數據24小時全天侯實時，接收、保存，下載、圖表顯示、智能分析、智能告警提醒、管理的監管平臺。本平臺架設在服務器上，采用B/S構架，通過網絡實現遠程登陸，無需安裝任何軟件，通過瀏覽器即可登錄查看。（登陸網址：www.osen-cloud.net）



功能特點

*支持GIS電子地圖狀態顯示，離線，在線，與報警閃動；GPS定位跟蹤

*滿足監管平臺框架及功能要求

*實時數據查看；歷史數據變化曲線圖查看

*實時數據與國控點數據同一畫面輸出比對

*設備狀態查看

*各項指標污染排行榜查看

*污染源追溯，分析污染物來源

*實時告警頁面查看，歷史告警記錄查詢，報警閥值遠程可配置。

*空氣質量優良情況統計

*數據導出，Excel表格形式統計數據

*設備管理，設備檔案，售后、升級記錄

*可遠程控制設備

*標準GIS實時地圖

*web service開放接口

*支持大于1000套設備接入

*實時監控畫面輸出，視頻顯示；云平臺可遠程控制攝像頭擺動、一鍵抓拍

*支持OEM定制開發

*支持顆粒物（PM2.5/PM10/TSP）、噪聲、氣象五參數、負氧離子、總輻射、光照強度、雨量、O2、H2S、NH3、SO2、NO2、、CO2、CO、O3、VOC、CH2O等監測數據處理

云平臺系統功能及特色：

電子地圖：顯示多臺設備安裝位置，在線和離線狀態。



電子地圖



數據監測界面



國控點比對數據及各參數實時數據

曲線分析：分析設備某一參數再不同時間段里的要素變化，時間可以自選。



某一時段每小時數據平均值曲線圖



某一時段當日平均值、當日值、當日最小值數據曲線圖：



某一數據當月平均值



監測因子日同比圖



監測因子月同比圖



監測因子日環比圖



監測因子月環比圖



監測因子年環比圖



歷史告警記錄

時間	濕度
2019-03-01 00:02:03	78.7
2019-03-01 00:05:02	77.8
2019-03-01 00:08:02	77.2
2019-03-01 00:11:02	77.5
2019-03-01 00:14:02	77.4
2019-03-01 00:17:03	77
2019-03-01 00:20:02	77
2019-03-01 00:23:03	77.2

某一參數歷史數據的查詢



數據的導出

2.微信端介紹

軟件背景：

智能云數據分析軟件，基于大氣污染網格化監測系統，向客戶展示實時監測數據、及最近48小時歷史數據、最近30天日平均歷史數據、設備在線狀態并推送超標報警信息，綜合分析管理數據，可實現遠程查看了解設備所在區域的環境污染情況。為用戶提供精準穩定、有保障的參考信息，及時有效地對轄區內的大氣污染狀況進行診斷。



關注“奧斯恩環境”公眾號                     智能云登錄界面

軟件功能：

●實時數據： 智能云實時展示設備當前的各項大氣監測指標污染值及設備的在線狀態，數據更新周期為3分鐘；智能云是一款數據接收、保存、顯示、分析、管理的專業數據分析軟件。

●歷史數據： 通過歷史數據曲線分析圖，可直觀快速讀取到設備的歷史數據變化趨勢和最近30天的日平均數據；

●超標報警： 可根據環保局管理需要設置閥值，超過規定濃度后進行報警，以便于管理部門快速響應，進行污染源排查并實施管控措施，超標報警提醒周期為10分鐘，可查詢告警通知?dú)v史；

●設備管理： 可查看設備是否在線、用戶單位信息及地理信息。



智能云優勢：

●簡單、方便：代替了app，不需要安裝任何軟件，不需要擔心版本兼容和更新的問題，凡是能使用微信的手機，關注我司 “奧斯恩環境” 微信公眾號，不管是android，還是ios都可以使用；

●人性化：代替了報警提醒功能；設備報警時能及時地像一樣通知手機用戶，及時預警，避免罰單。甚至當環境比較污染，持續報警情況下，默認反復提醒，時間間隔為10分鐘。不需要像報警，每次報警都會用戶存入一條，然后每次都需要手動短信的繁瑣操作，報警記錄可查；

●功能更強大：如果設備屬于噴淋設備，用戶可遠程控制設備噴淋，提前降塵；

●微信端可以接收反饋意見到奧斯恩公司公眾號管理者。



智能云操作首頁                     歷史數據曲線分析圖

        超標報警提示界面                    超標監控告警記錄

上位機介紹

上位機可實時查看數據、到處歷史監測數據、設定報警閾值。



十、和售后服務

 質保服務

1、售后服務承諾

自系統設備到貨之日起壹年內，我公司負責免費維護，并更換非人為原因和非不可抗力造成的故障部件。

若發現現場有私自對系統進行了人為損壞、配件更換或非正常使用，我公司不承擔因此而帶來的維護工作和相應損失。

我公司將保證消費者所有，包括網上付款信息的保密。決不利用這些信息進行其他商業活動。

2、售后服務內容

（1）電話咨詢

為用戶提供終身免費的技術援助電話以及遠程調試服務，解決用戶在使用中遇到的問題，及時為用戶提出解決問題的建議。

（2）返廠維修

用戶遇到使用技術問題，電話咨詢、遠程協助不能解決的，可以與商務協商，返廠維修。

（3）優惠服務

期過后，我司可提供惠的現場維護和備件更換。
