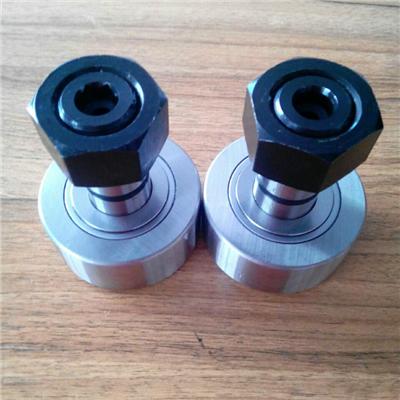

曲線滾針滾輪軸承 CF12

螺栓型曲線滾輪一般為滿裝滾子結構，螺栓軸滾道部位經過淬火，為避免應力集中，滾輪的厚壁外圈外表面為弧形。外圈有兩個整體擋邊，軸向由滾子引導。螺栓軸頭部和壓裝的側擋圈通過滾子為外圈提供軸向支承。 曲線滾輪軸承適合較重的徑向負荷，由于外圈是由滾子來軸向引導，該軸承也能承受較重的軸向負荷，允許相對高速的運行。但是由于是滿裝滾子，需要經常補充潤滑脂，可以通過芯軸兩端以及芯軸體上的孔來加注潤滑劑。 螺栓軸型曲線滾輪NUKR系列為滿裝雙列圓柱滾子結構。 2）偏心套NUKRE系列 螺栓軸型曲線滾輪NUKRE系列和NUKR系列類似均為滿裝雙列圓柱滾子結構，不同的是NUKRE系列在螺栓軸上有一個偏心套。 3）雙滾道PWKR系列 螺栓軸型曲線滾輪PWKR系列和NUKR系列類似，均為滿裝雙列圓柱滾子結構，不同的是PWKR的外圈為雙滾道，兩列滾子是分開的。 4）帶側滾輪NUKRA系列 NUKRA系列和NUKR系列外形類似，區別是NUKRA為雙頭螺栓，而且在螺栓軸尾部增加了一側滾輪，從而導致結構發生變化，NUKRA為單列滿裝圓柱滾子結構。此結構為無錫沃爾德軸承， KR系列曲線滾輪軸承為滾針保持架組件軸承，外圈經由螺栓上的擋邊和固定在螺栓上的擋圈被軸向引導，可以承受較重的載荷和中轉速。由于軸承內部有較多的貯脂空間，所以潤滑周期得延長。 KR和NUKR類似，不同的是KR兩端均有擋圈，而NUKR只有一端有擋圈。 6）KRV系列 KRV系列曲線滾輪軸承為滿裝滾針軸承，外圈經由螺栓上的擋邊和固定在螺栓上的擋圈被軸向引導，可以承受較重的載荷但較低的轉速，但必須經常添加潤滑脂。 KRV和NUKR類似，不同的是KRV兩端均有擋圈，而NUKR只有一端有擋圈。
