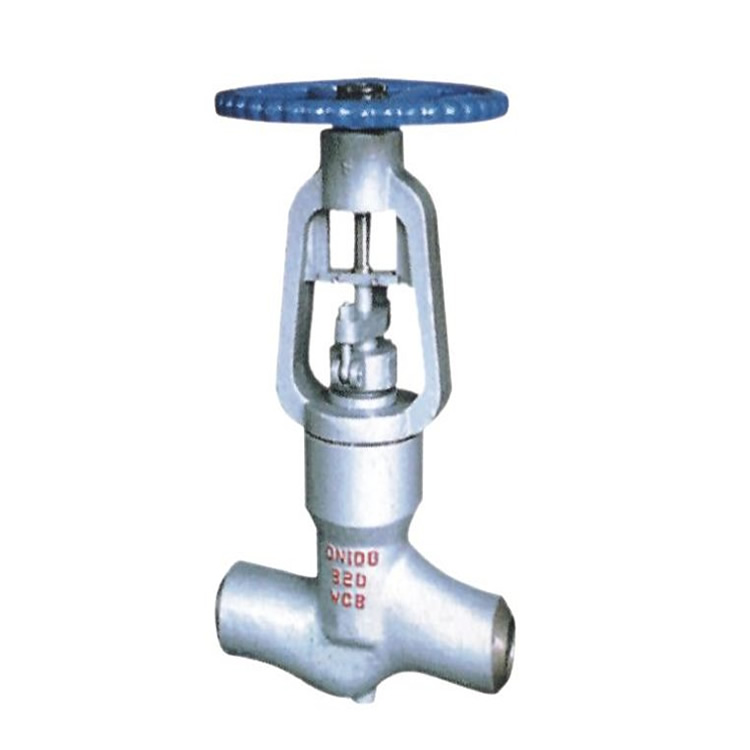

161H-16C碳鋼焊接截止閥

【詳細說明】 J61H-16C|J61H-25C|J61H-64C|J61H-160C|J61H-320C截止閥 截止閥（Globe Valve）：截止閥的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。閥桿的運動形式，有升降桿式（閥桿升降，手輪不升降），也有升降旋轉桿式（手輪與閥桿一起旋轉升降，螺母設在閥體上）。截止閥只適用于全開和全關，不允許作調節和節流。 截止閥屬于強制密封式閥門，所以在閥門關閉時，必須向閥瓣施加壓力，以強制密封面不泄漏。當介質由閥瓣下方進入閥內時，操作力所需要克服的阻力，是閥桿和填料的磨擦力與由介質的壓力所產生的推力，關閥門的力比開閥門的力大，所以閥桿的直徑要大，否則會發生閥桿頂彎的故障。近年來，從自密封的閥門出現后，截止閥的介質流向就改由閥瓣上方進入閥腔，這時在介質壓力作用下，關閥門的力小，而開閥門的力大，閥桿的直徑可以相應地減少。同時，在介質作用下，這種形式的閥門也較嚴密。 我國閥門“三化給”曾規定，截止閥的流向，一律采用自上而下。截止閥開啟時，閥瓣的開啟高度，為公稱直徑的25%～30%時，流量已達到，表示閥門已達全開位置。所以截止閥的全開位置，應由閥瓣的行程來決定。 截止閥具有以下優點： 1.結構簡單，制造和維修比較方便 。 2.工作行程小，啟閉時間短。 3. 密封性好，密封面間磨擦力小，壽命較長。 截止閥的缺點如下： 1. 流體阻力大，開啟和關閉時所需力較大。 2. 不適用于帶顆粒、粘度較大、易結焦的介質。 3. 調節性能較差。 截止閥的結構形式： 1.截止閥的種類按閥桿螺紋的位置分有外螺紋式、內螺紋式。按介質的流向分，有直通式、直流式和角式。截止閥按密封形式分，有填料密封截止閥和波紋管密封截止閥。 2. 截止閥閥體的結構形式有直通式、直流式和直角式。直通式是最常見的結構，但其流體的阻力。直流式流體阻力較小，多用于含固體顆粒或粘度大的流體。直角式閥體多采用鍛造，適用于較小通經、較高壓力的的截止閥。 截止閥的安裝與維護應注意以下事項： 1、手輪、手柄操作的截止閥可安裝在管道的任何位置上。 2、手輪、手柄及偉動機構，不允許作起吊用。 3、介質的流向應與閥體所示箭頭方向一致
