管桁架加工廠管桁架承包管桁架工程設計加工安裝

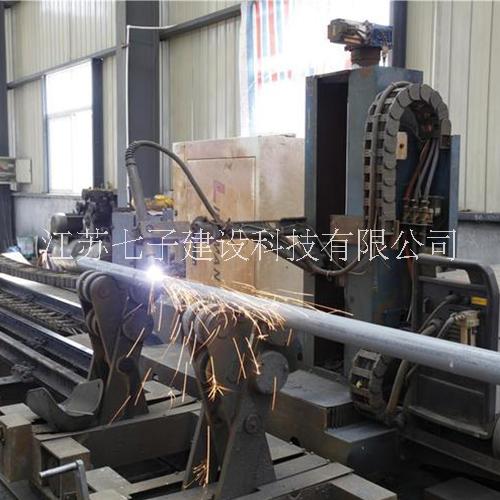

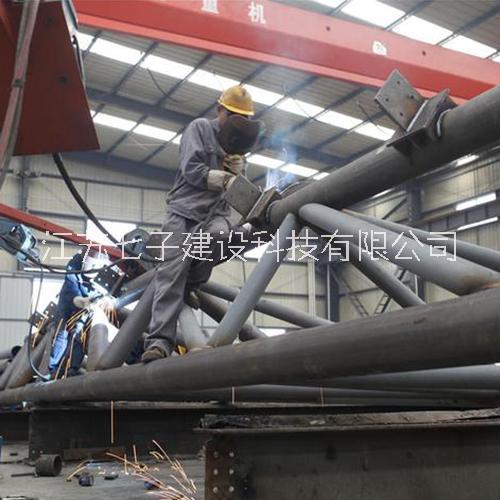

為了確保鋼結構管桁架幾何尺寸的準確，上下弦主管曲線均用彎管機成型，以確保鋼管曲線的平滑；中間腹桿相貫線均為全自動相貫線切割機切割，形成光滑的焊接口。施工流程為：工廠下料、預拼裝、現場拼裝、焊接、整體吊裝。 　　一、管桁架預拼裝 　　按照1:1的比例制作胎架，由于管桁架一般是由中間向兩邊完全對稱的結構形式，因此胎架一般制作一半即可。胎架制作完畢后，應進行反復校核，確保拼裝。預拼裝時，先將上、下弦放置在胎架上固定，然后將腹桿從中間部位向兩邊依次組裝，組裝完成后，按照鋼結構制作規范進行檢查，若偏差大，則需調整，完滿足要求后，方可大批量下料。在預拼裝第二榀管桁架前，應對胎架進行位置、尺寸進行復檢，防止不必要的誤差。 　　二、管桁架現場組裝 　　胎架必須有足夠的剛度、強度和穩定性，胎架的設計，要做到搭拆方便，并操作人員上下安全。胎架的數量可根據施工進度要求合理配置，胎架宜布置在兩柱之間。由于胎架安裝要占用一定的工期，所以胎架要盡量少移動，一個胎架至少要制作兩榀桁架，若地形較好，可以適當增加制作數量。 　　三、管桁架的焊接順序 　　焊接施工順序?qū)附幼冃渭昂负髿堄鄳?yīng)力有很大影響，在焊接時為盡量減小結構焊接后的變形和焊后殘余應力，結構焊縫應合理，讓結構受熱點在整個平面內對稱，均勻分布，避免結構因受熱不均勻而產生扭曲和較大焊后殘余應力。在確定焊接順序時，按下述原則：a.收縮量大的焊縫先焊；b.采取對稱焊；c.長焊縫焊接順序為：先焊上、下弦主管接頭對接焊縫，再從中間焊上弦二根主管之間的腹桿，最后從桁架中部向兩端對稱施焊。 　　四、管桁架的吊裝 　　鋼結構管桁架采取整體吊裝的方案。根據管桁架的尺寸、重量等選擇合適的吊裝方案，確定吊車噸位、吊車數量等問題，明確該種構件吊裝注意事項等問題。以及吊點位置亦在支座附近的適當位置。值得注意的是：在正式吊裝前，必須進行試吊，以確保正常吊裝時吊車的同步。榀桁架吊裝就位后，用鋼絲繩固定，然后吊裝第二榀
