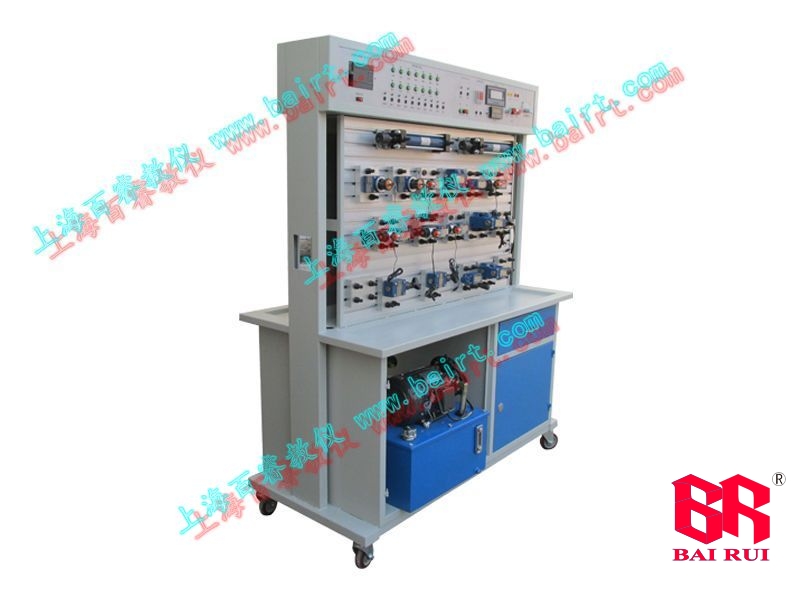

YQ-A型透明液壓氣動綜合實驗臺

YQ-A型透明液壓氣動綜合實驗臺－透明液壓傳動氣壓傳動綜合實驗臺－透明液壓氣動二合一實驗臺－透明液壓氣壓二合一實驗臺 概述： YQ-A雙面液壓氣動PLC控制實驗臺是根據用戶的需求，在充分利用現有實驗設備的基礎上，而設計的別具一格的雙面組合氣動——液壓實驗臺。本實驗臺提供兩組不同的氣、液元件，同時進行各自獨立的實驗。即減低了采購成本和又節約了實驗用地，在保證具備兩組完整實驗的基礎上，有效的節約了資源，具有較高的性價比！ 一． 透明液壓部分 透明液壓實驗臺的所有液壓元件均采用透明有機玻璃材料作閥體，可以清晰直觀的觀察和了解到液壓元件的內部結構原理及液壓傳動回路的工作過程。利用該系統既可以對單個液壓元件的結構、工作原理及性能進行教學，也可以對常見基本回路的實驗演示學習，同時也可以進行液壓系統的課程設計和畢業設計。 （一）主要特點及優勢: 1.閥體采用透明有機玻璃材料，可以觀察到液壓傳動裝置的內部構造和工作流程，且清晰明了。 2、不銹鋼制密閉自鎖接頭，可以在實驗過程中，隨時插拔回路，防漏快插接口使得實驗回路的組裝簡便、快捷、清潔、干凈。3、電磁換向閥全部采用低壓24v供電，安全。 4、獨有的紅色液壓油，不會因透明閥體的老化變黃，而影響觀察效果 5、獨立的元件模塊，方便的安裝方式，可以隨意地組合各種實驗?zāi)？?，搭建各種不同的實驗回路。 6、液壓元件的承受壓力為1Mpa,額定工作壓力為0.8Mpa，是 安全的低壓實驗系統。 7、采用可編程控制器（PLC）控制，優化了控制方案 （二）實驗臺功能： 1、液壓傳動基本回路實驗：（十幾種回路） 2、學生自行設計、組裝的擴展液壓回路實驗；（可擴展上百種實驗） 3、可編程序控制器（PLC）電氣控制實驗，機電液一體控制實驗形式； （三）實驗臺組成： 　　實驗臺由實驗臺架、工程機械仿真機構、液壓泵站、常用液壓元件、電氣控制單元等幾部分組成。 ① 實驗臺架 　　實驗臺架由鐵制主體框架、鋁型材操作面板，等組成。 工作臺尺寸：長×寬×高＝1600mm×700mm×1800mm (其包裝重量約300kg)，安裝面帶“T”溝槽形式的鋁合金型材結構 ② 液壓泵站 系統額定工作壓力：0.8Mpa。 （1）電機—泵裝置（臺） 泵可選擇齒輪泵、擺線泵、葉片泵等任一種。電機：直流電機，功率350W，轉速0～1400r/min；直流調速器調速。（可選擇變頻調速系統，價格另計）； （2）油箱：公稱容積30L；附有液位、油溫指示計，吸油、回油濾油器，安全閥等 ③ 常用液壓元件 配置詳見附件1。 每個液壓元件均配有安裝底板，可方便、隨意地將液壓元件安放在鋁合金型材面板上。油路搭接采用開閉式快換接頭，拆接方便，不漏油。 ④ 電氣控制單元 可編程序控制器(PLC)：德國S7-200系列，I/O口24點，繼電器輸出形式，電源電壓：AC 220V/50Hz漏電脫扣器，接觸器，直流24V電源，電磁閥輸出控制口，接近開關，連接線纜，插座，按鈕，指示燈等 5、加仿真機構單元： 為突出液動在工業的重要性，結合教學實驗臺的教學生動及興趣性，增加實戰性，在氣動實驗臺的基礎上，增加液壓挖掘機仿真機構，功能： 1）、挖掘作業，鏟斗與斗桿復合進行工作實驗； 2）、卸料作業，斗桿與鏟斗工作同時，大臂可調整位置高度。 另有：液壓裝載機仿真機構、小型液壓叉車仿真機構、小型液壓吊車仿真機構等多種工程機械仿真機構供客戶挑選，歡迎來電咨詢。 ★ 6、開標現場提供液壓裝載機仿真機構操作視頻。 （四）、實驗項目： ①、常用典型回路： 1）用換向閥的換向回路 2）用"O”型機能換向閥的閉鎖回路 3）用液控單向閥的閉鎖回路 4）壓力調定回路 5）二級壓力回路 6）用減壓閥的減壓回路 7）用增壓缸的增壓回路 8）用換向閥的卸載回路 9）進油節流調速回路 10）回油節流調速回路 11）流量閥短接的速度換接回路 12）二次進給回路 13）閥的順序動作回路 14）用壓力繼電器的順序動作回路 15）用電器行程開關的順序動作回路 16）用行程閥的順序動作回路 ② 學生自行設計、組裝的擴展液壓回路實驗可達80種. ③ 可編程序控制器（PLC）電氣控制實驗，機電液一體控制實驗形式。 1)、PLC的指令編程，梯形圖編程的學習 2)、PLC編程軟件的學習及使用 3)、PLC與計算機的通，在線調試、監控 ④ PLC對液壓傳動控制的優化 二、 氣動部分 該實驗臺是根據《液壓氣動傳動技術與實訓》、《氣動控制技術》等通用教材設計而成，集可編程控制器和工業氣動元件、執行模塊為一體，除可進行常規的氣動基本控制回路實驗外，還可以進行模擬氣動控制技術應用實驗、氣動技術課程設計。采用PLC控制方式，可從學習簡單的PLC指導編程、梯形圖編程，深入到PLC控制的應用，可與計算機通訊、在線調試等實驗功能，能結合氣動技術和電氣PLC控制技術，適用電工、機電一體化等專業實訓考核。 （一）主要特點： 1、模塊化的結構設計搭建實驗簡單、方便，各氣動元件成獨立模塊，配有方便安裝的底板，實驗時可以隨意在通用鋁合金型材板上組建各種實驗回路，操件簡單快捷。 2、快速可靠的連接接頭，拆卸簡便省時。 3、采用標準的工業氣動元件，性能可靠、安全。 4、低噪音的工作泵站，提供一個安靜的實驗環境（噪聲<60）。 （二）實驗項目： ① 回路實驗： 1)、單作用氣缸的換向回路 2)、雙作用氣缸的換向回路 3)、一次壓力控制回路 4)、二次壓力控制回路 5)、高低壓切換回路 6)、雙作用氣缸的雙向調速回路（進口調節、出口調節） 7)、速度換接回路 8)、緩沖回路 9)、互鎖回路 10、過載保護回路 11)、位置控制式單往復回路 12)、壓力控制式單往復回路 13)、時間控制式單往復回路 14)、單雙作用缸連續往復動作回路 15)、采用節流閥的同步回路 16)、三缸連動回路 17)、計數回路 18)、延時回路 19)、邏輯閥的應用回路（或邏輯） 20)、雙手操作回路 ② 可編程序控制器（PLC）電氣控制實驗，機-電-氣一體化控制實驗： ⑴ PLC指令編程、梯形圖編程學習 ⑵ PLC編程軟件的學習與使用 ⑶ PLC與計算機的通訊、在線調試 ⑷ PLC與氣動相結合的控制實驗 ③ 學生自行設計、組裝和擴展各種回路實驗 ★設備新增有遠程通訊協議模塊，可以實現： 遠程教學功能： 1)實時老師與學生一對一遠程教學，遠程交流功能； 2)廠家與設備管理員實時進行設備的操作、維護指導； 實驗室管理功能： 1)設備配有實驗室管理系統軟硬件一套，實現管理員一人一賬號模式，通過手機APP通訊協議，可以不限距離，10人以上的管理員進行設備管理功能，包括：設備操作過程錄制（自動啟動）、回放、以及設備關機狀態下自動啟動紅外報警功能。 （三）實驗臺組成： 　 實驗臺由實驗臺架、工作泵站、氣動元件、電氣控制單元等幾部分組成。 1.實驗臺架： 實驗臺架由鐵制主體、鋁合金操作面板等構成;工作臺尺寸：長×寬×高＝1500mm×650mm×1700mm (其包裝重量約250kg) 2.工作泵站： 氣泵輸入電壓：AC 220V/50Hz 電機（雙頭）功率：250W 額定輸出壓力：0.8Mpa 氣泵容積：20L 工作噪聲：< 60分貝 3.氣動元件： 以 佳爾靈 氣動元件為主，配置詳見附件。 氣動元件均配有鋁合金過渡底板（鋁合金型材+工程塑料），可方便、隨意地將元件安放在實驗面板（面板帶“Ｔ”溝槽形式的鋁合金型材結構）上?；芈反罱硬捎每鞊Q接頭，拆接方便快捷。 4.電氣控制單元： 可編程序控制器(PLC)；采用S7-200系列, I/O口24點；繼電器輸出形式。 電源電壓：AC 220V/50Hz
