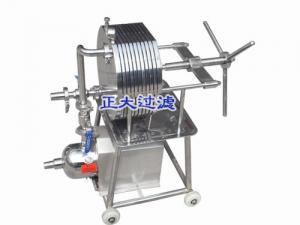

板框過濾器

1.應用
       用于各種懸浮液的固液分離，適用范圍廣。應用于醫藥、食品、化工、環保、水處理等工業。
2.工作原理及結構特點
        懸浮液用料泵送入濾機每個密閉的濾室，在壓力作用下，濾液透過濾層及濾布、經濾布出液口排出，濾渣則留在濾框內形成濾餅，從而達到固液分離的目的。


3.產品特點
        本機均采用1Crl8Ni 9Ti或316L不銹鋼材料制造，耐腐蝕經久耐用。
        本機濾板由于采用了螺紋狀結構，可根據被濾液的不同生產工藝(初濾、半精濾、精濾)要求更換不同濾材(直接選用微孔濾膜可不經過微孔濾膜器即能達到無菌過濾目的)。用戶也可根據生產流量大小，相應減少或增加濾框濾板，使之適用生產需要。
        本機所有密封部位全部安裝了密封圈(乳白色硅橡膠密封圈、無毒耐高溫)，無滲漏、密封性能好。
        本機工作時為加壓密閉過濾，液料無損耗。液體澄清度好，靈(選用中速濾紙和微孔濾膜效果尤佳)。
        本機還可根據用戶需要，特制設有自動回流道，在泵停止轉動后，打開回流閥(兼有放能)所有沉積料自動回流排出。在過濾高粘度料液時，能使液體暢通無阻，可使各種雜質自動回流排出。同時用清水從回流道反沖濾材作臨時清選及為方便。
        本機泵及輸入管部位由三折式卡環連接，堅固密封，折卸清洗方便。

4.技術參數

型號規格 層數 過濾面積(m2) 濾材尺寸 濾膜孔徑 過濾壓力(Mpa) 水流量(T/h) 電機功率(Kw) 外型尺寸
ZD-100 10 0.078 Φ100 0.8 0.15 0.8 0.55 600×300×600
ZD-150 10 0.170 Φ150 0.8 0.15 1.5 0.75 650×380×650
ZD-200 10 0.314 Φ200 0.8 0.15 2.0 1.1 650×400×700
ZD-300 10 0.700 Φ300 0.8 0.15 4.0 1.1 700×500×800
ZD-400 10 1.250 Φ400 0.8 0.15 6.0 1.1 900×600×1000
ZD-400 16 2.000 Φ400 0.8 0.15 9.0 1.5 1000×600×1000
ZD-400 20 2.500 Φ400 0.8 0.2 10.0 1.5 1100×600×1000
ZD-400 32 4.000 Φ400 0.8 0.3 13.0 2.2 1320×600×1000
ZD-500 12 2.000 Φ500 0.8 0.3 8 1.5 1100×720×1200
ZD-500 16 3.000 Φ500 0.8 0.3 13 2.2 1350×720×1200
ZD-500 22 4.000 Φ500 0.8 0.3 16 2.2 1350×600×1200
ZD-500 26 5.000 Φ500 0.8 0.3 20 3.0 1350×720×1200
注：需大流量板框過濾器可定制生產，加壓泵需防爆電機和泵補差價
