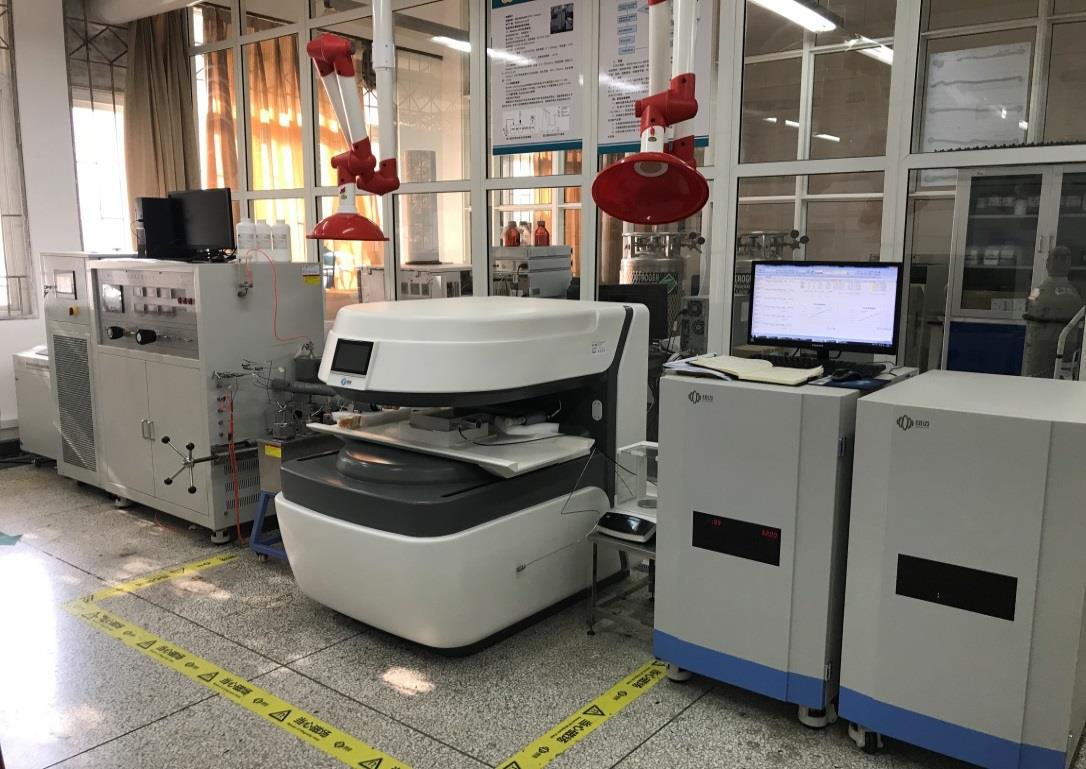

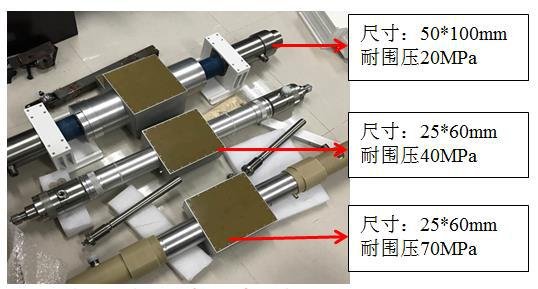

近年來，隨著科學技術的發展快速，巖土的強度及耐久性等宏觀性能的研究較為成熟，但針對巖土宏觀性能劣化與微觀結構變化之間關系的研究尚少，無法從本質上揭示巖土衰變與破壞的機理。低場核磁共振技術作為一種高新技術，可以從微納米尺度對巖土的微觀孔隙結構進行分析與成像，從而深入研究巖土宏觀性能與微觀結構的相互關系，從本質上認識巖土的工作性狀及規律，對改善巖土微觀結構、提高巖土宏觀技術性能具有重要的指導意義。 此外，低場核磁共振技術通過搭配高溫高壓滲流系統，可以開展溫度-壓力-水多場耦合條件下巖體微觀孔隙結構變化規律以及流體可視化滲流成像實驗。上述研究就對于理論和工程實踐都具有重要的意義，目前該技術已經越來越多的被學者們重視。 一、儀器主要技術參數 設備的名稱：高溫高壓滲流可視化分析與成像系統（型號：MacroM-150H-I）。 該設備主要包括 3 個部分： 1）核磁共振分析與成像系統； 2）高溫高壓滲流模塊； 3）高溫高壓核磁夾持器。 具體設備以及各個部分圖片見圖 1。 圖 1-1 高溫高壓滲流可視化分析與成像系統 1.1 核磁共振分析與成像系統 核磁共振分析與成像系統主要包括磁體單元、立柜單元、成像單元和軟件四大部分，各個模塊技術參數以及對應功能如下： 表 1-1 核磁共振分析與成像系統技術參數 設備 組件 名稱 技術參數 主要指標說明 1．磁體類型：永磁體； 磁體 2．磁場強度：0.3±0.05T； 1.磁場強度的選擇 磁體柜 3．穩定性：≤300Hz/Hour； 單元 5 3 1 1 4．磁場均勻度：≤30ppm (?150 S n? = 2 B0 2?Q 2V 2 球體)； N f 1 2 b 12 核 5.頻率源：脈沖頻率范圍 磁采樣信噪比 SNR 與磁場 1~30MHz；頻率控制精度 0.1Hz， 強度 B0 成正比，和樣品中 脈沖精度：100ns； 的含氫物質的量成正比：因 6.射頻發射功率：峰值輸出大于 此在測量對象含氫體積一 射頻柜 300W； 定的情況下，適當提高 B0 7.采樣帶寬：2000kHz； 立柜 是提高 SNR 的途徑， 8.采樣速率：50MHz，相位控制 單元 水合物樣品信號很弱，故選 精度優于 0.1 度，時序分辨率： 擇 0.3T 以提升采樣信噪比。 20ns，頻率分辨率：0.0000007Hz； 2.極高的磁場均勻度 9.控制系統：8 核 CPU；I7 處理 工控機 平板型磁體的主要優勢就 器，內存：8G DDR，硬盤：1T； 是磁場均勻度高 核磁共振 溫控柜 10.磁體溫度：非線性精準恒溫控 分析與成 制，25~35℃范圍內可調； 像系統 1 英寸探頭 11.最短回波時間≤60μs 1.縮短回波時間： 25mm 探 頭的最短回波時間 60us，可 2 英寸探頭 12.最短回波時間≤250us 采集到較短弛豫信號 4 英寸探頭 13.最短回波時間≤300us 2.探頭尺寸的選擇 探頭 工程試驗直徑是 線圈 60mm*H100mm 6 英寸探頭 14.最短回波時間≤400us 石油鉆井取芯的巖心直徑 是 100mm*H100mm 故配置可滿足測試的相應 尺寸探頭 通用 核磁共振分析 15.包含 Fid，SE，CPMG，和 IR 等多個脈沖序列，滿足不同需求 / 軟件 應用軟件 的測試 16.多項操作自動化，該軟件可幫 核磁共振巖心 助用戶自動尋找中心頻率、自動 / 軟件 軟件 確定所需要的 90°和 180°射頻脈 寬，自動保存數據 17.X、Y、Z 三個方向梯度功放的 三路梯度的應用：主要是為 梯度強度峰值大于 4 Gauss/cm； 了獲取樣品空間信息 梯度柜 18.成像質量：圖像信噪比大于等 1、核磁共振三維成像 于 20db，圖像畸變小于等于 5%， 2、選層 T2 測試 成像 圖像均勻性大于等于 60%； 3、一維頻率編碼測試 模塊 核磁共振成像 19.成像可實現任意角度、多層面 同時掃描，且二維圖像可進行三 / 軟件 維重建 圖像處理軟件 20.圖像后處理及噪聲抑制技術、 / 偽彩、數據處理等 1.2 高溫高壓滲流模塊 高溫高壓滲流模塊主要包括雙缸驅替泵、環壓跟蹤泵、油浴變溫循環恒溫系統、回壓泵和中間容器及配套管線，詳細技術參數以及對應功能如下： 表 1-2 高溫高壓滲流模塊技術參數 設備 名稱 技術參數 主要指標說明 高壓高精度恒壓 1.流量 0.1-15ml/min，精度±0.1ml； 恒流泵 2.工作壓力 40MPa，精度：±0.1%； 環壓自動追蹤泵 1.跟蹤壓力:0-40MPa，精度：±0.1%； 2.流量：0.1-15ml/min，精度:±0.1ml； 油浴變溫循環恒 1.容積 250ml，耐壓 40MPa； 高溫高壓 溫系統 2.室溫～150℃,控溫精度：±0.3℃。 無 滲流模塊 1.壓力：40MPa/316L； 回壓泵 2.含回壓電動泵、緩沖容器、回壓閥，壓力傳 感器和氣體增壓系統同步校準等。 中間容器及配套 1.容積：3*500ML； 管線（耐酸蝕） 2.材料采用哈氏合金，耐酸腐蝕。 1.3 高溫高壓核磁夾持器 高溫高壓核磁夾持器主要技術參數如下： 表 1-3 高溫高壓核磁夾持器技術參數 設備 名稱 技術參數 主要指標說明 高溫高壓核磁 高溫高壓核磁探頭 1.主體由非金屬非高分子材料構成； / 夾持器 2.耐壓 20MPa； 高性能套頭線圈 3.耐溫：室溫~80℃； 5.尺寸：φ50mm*H100mm 圖 1-2 高溫高壓核磁共振專業加持器 二、儀器特色與功能 2.1 儀器特色 MacroM-150H-I 型高溫高壓滲流可視化分析與成像系統的儀器特色主要包括： 1、測試快速、簡便、無損。測試只需對巖樣充分飽和即可，而無需破壞巖樣，且測量速度快，操作簡便。 2、大直徑磁體設計，配備多尺寸線圈（直徑 25mm、38mm、50mm、100mm），可測量巖屑和直徑為 25mm、38mm、50mm、100mm 的標準巖心等多種尺寸規格的巖樣。 3、適用于多種巖性樣品，可測量巖石、巖土、混凝土、土壤等多孔介質材料。 4、既能測量巖石孔隙結構及其孔徑分布特征，也能分辨裂縫和溶洞的發育情況。 2.2 設備功能 MacroM-150H-I 型高溫高壓滲流可視化分析與成像系統在多孔介質樣品微觀孔隙結構測量的基礎上，可以程度上模擬儲層真實的溫度、壓力環境，實現對 50mm*100mm 的工程巖心在溫-壓-流體多場耦合下實驗研究。具體功能如下： 1、巖石物性分析 （1）孔隙度測量； （2）孔隙半徑分布測試； （3）含水率測量(檢測 10mg 水)； （4）可動/束縛流體飽和度測量； （5）水分相態分析（自由水/結合水）； （6）土壤持水性能/固化過程分析； （7）土體吸水/干燥過程中不同位置含水變化分析； （8）不同摻料/配方/養護方式/齡期條件下水泥水分相態變化。 2、核磁共振成像 （1）巖石任意角度飽水成像； （2）巖石內部孔隙度和孔隙尺寸空間分布分析； （3）裂縫發育情況成像分析。 3、高溫高壓滲流可視化分析 （1）流體可視化相滲實驗； （2）巖石負載（高溫/變圍壓/交變水壓）條件下微觀孔滲規律分析； （3）特定環境（高壓、凍融、酸蝕、鹽蝕、干濕循環、降雨等）條件下，土體微觀孔隙結構、水分分布、滲流速度研究； （4）單軸/三軸壓縮/卸荷圍壓比損傷前后微觀孔隙分析評價； （5）巖石靜態/動態吸水化過程中孔隙結構變化和微裂縫發育情況； （6）溫度-壓力-流體多場耦合條件下流體滲流可視化實驗。 三、部分案例簡介（詳細見產品手冊） 3.1 孔隙率 相同檢測參數下，核磁共振信號量與樣品中水的量成正比。通過對一組已知含水量（孔隙率）的標準樣品進行測試，擬合出一條孔隙度與單位體積核磁共振信號量的曲線。將測試樣品測得的單位體積信號量帶入曲線方程中可以求出樣品孔隙率。 圖 3-1 J-S-2 樣品的 T2 譜 圖 3-2 J-S-2 樣品的孔隙度標線 圖 3-3 核磁與壓汞法結果對比 使用核磁方法以及壓汞法兩種方法進行孔隙率測試。結果表明：核磁方法測得的孔 隙率結果與壓汞法基本一致，如圖 3-3 所示。相比之下，核磁共振技術還具有無損、快速、無毒害等優點。 3.2 孔隙半徑 對于多孔介質材料，將樣品飽和水后進行測試。不同孔徑的孔隙中，水的 T2 弛豫 時間不同，孔徑越大 T2 弛豫時間越長，孔徑越小 T2 弛豫時間越短。圖 3-4 為一樣品飽 水后測得的 T2 譜圖及其對應的孔徑分布曲線。 圖 3-4 樣品的 T2 譜圖及孔徑分布圖 3.3 可動/束縛流體飽和度 目前常采用孔隙度預測巖樣滲透率，通用的模型包括 SDR 模型、自由流體模型、 Timur-Coates 模型、PP 模型等，但這些模型均是針對某一類儲層巖樣的孔隙度、滲透率 相關關系推導得到，需要經過一定修正才能推廣應用到特定儲層。因而可結合儲層巖心 滲透率測試數據，開展?jié)B透率與孔隙度、孔徑分布、可動/束縛流體飽和度等參數的相關關系分析，明確儲層滲透率影響因素及其權重，建立儲層滲透率預測模型，便于后續巖心基礎實驗的進一步開展。 幅 度 ( 無 因 次 ) 3 離心前 離心后 2 . 5 2 1 . 5 1 截 止 值 0 . 5 0 0 . 1 1 1 0 1 0 0 1 , 0 0 0 T 2 弛 豫 時 間 (-130s ) 圖 3-5 離心前后巖樣 T2 譜曲線 3.4 水分動態遷移 目的：測試試樣自發吸水/驅替過程中巖心不同位置含水飽和度變化。通過空間編碼 技術，可測得不同位置的含水率變化，通過觀察試樣吸水過程中的水分遷移，實現水分遷移動態研究，分析其滲透吸水性能 圖 3-6 分層含水率 圖 3-7 不同自吸時間巖心 T2 譜測試結果（Mianmo Meng，2015） 3.5 土體干燥過程研究 樣品置于一開口槽，左端為封閉端，右側與空氣接觸。由圖 3-8 可知：干燥過程中 樣品 T2 譜的峰面積逐漸減小，說明樣品內部含水量逐漸降低；T2 譜峰逐漸左移，說明在干燥過程中，樣品體積收縮導致總體孔隙半徑減小。由圖 3-10 可知：干燥過程中樣品各處含水量均下降，樣品右側含水量下降速度較快，與成像結果一致。 圖 3-10 多孔材料干燥過程核磁成像圖 3.6 水壓作用下巖石內部裂紋擴展分析 水力壓裂施工過程中，能否形成預期的裂縫形態和尺寸是決定水力壓裂施工能否成功的關鍵，因而需要認清巖石起裂與擴展規律。目前，室內條件下主要采用兩種方法觀察裂縫在巖樣上的起裂與擴展規律，一是觀察三軸壓縮實驗后巖樣表面的裂縫擴展形態，但難以觀察到巖樣內部裂縫擴展形態，除非破壞巖樣，但又無法避免破壞巖樣過程中產生次生裂縫；二是擴大實驗樣品尺寸，開展巖塊水壓破裂的大物模實驗，同樣需要破壞巖樣以觀察巖樣內部的人工裂縫擴展規律及其與天然裂縫的交互規律。 圖 3-11 三軸壓縮實驗后巖樣表面裂紋擴展形態 圖 3-12 三軸壓縮實驗后巖樣核磁共振成像 通過對三軸壓縮后的巖樣開展核磁共振實驗，測試飽水巖樣內部水分分布，即可在 不產生次生裂縫的情況下真實反映巖樣內部裂紋擴展特征，并結合應力-應變曲線特征，如壓密階段的長短、彈性變形階段的斜率、峰值應力、峰值應變、峰后應力跌落響應等，分析裂縫生成過程，表征水壓作用下裂縫擴展規律。 3.7 酸蝕儲層改造 工作液注入儲層后，與巖石發生相互作用，工作液流動軌跡決定其對巖石物理化學作用的位置和先后順序。通常，研究人員總是希望工作液按照路徑進行流動，比如酸化作業中希望酸液優入滲透率相對較低的層段。因此需要對工作液流動軌跡進行研究，并研發形成相應的控制技術，提高增產改造效果。 圖 3-13 酸驅前后巖石微觀孔隙結構變化 采用高溫高壓滲流可視化分析與成像系統，選用無核磁信號材料制作的巖心夾持器，優化探頭結構，形成核磁共振巖心在線檢測系統，從而認清多孔介質內流體流動特征，深化儲層酸化改造機理認識。 3.8 溫-壓-流體多場耦合滲流可視化 將核磁共振可視化技術和巖心驅替實驗相結合，可以模擬儲層真實溫度、壓力環境，開展流體在巖心內部的形態分布特征和滲流規律。 圖 3-15 流體滲流可視化成像實驗 3.9 應力敏感性研究 研究上覆圍壓對巖石微觀孔隙結構的影響。實驗結果表明：隨著圍壓越大，對大孔影響顯著，小孔變化不大。 固定圍壓，隨著水壓增大，T2 譜逐漸增大，煤巖內部微裂縫被撐大。之后將水壓減 少。在卸水壓過程中，被撐開的微裂縫慢慢閉合。在整個實驗過程中，煤巖除了發生彈性形變外，也發生了一些塑性形變。 圖 3-17 增加水壓作用下煤巖的孔隙結構變化 圖 3-18 卸水壓過程中煤巖的孔隙結構變化
