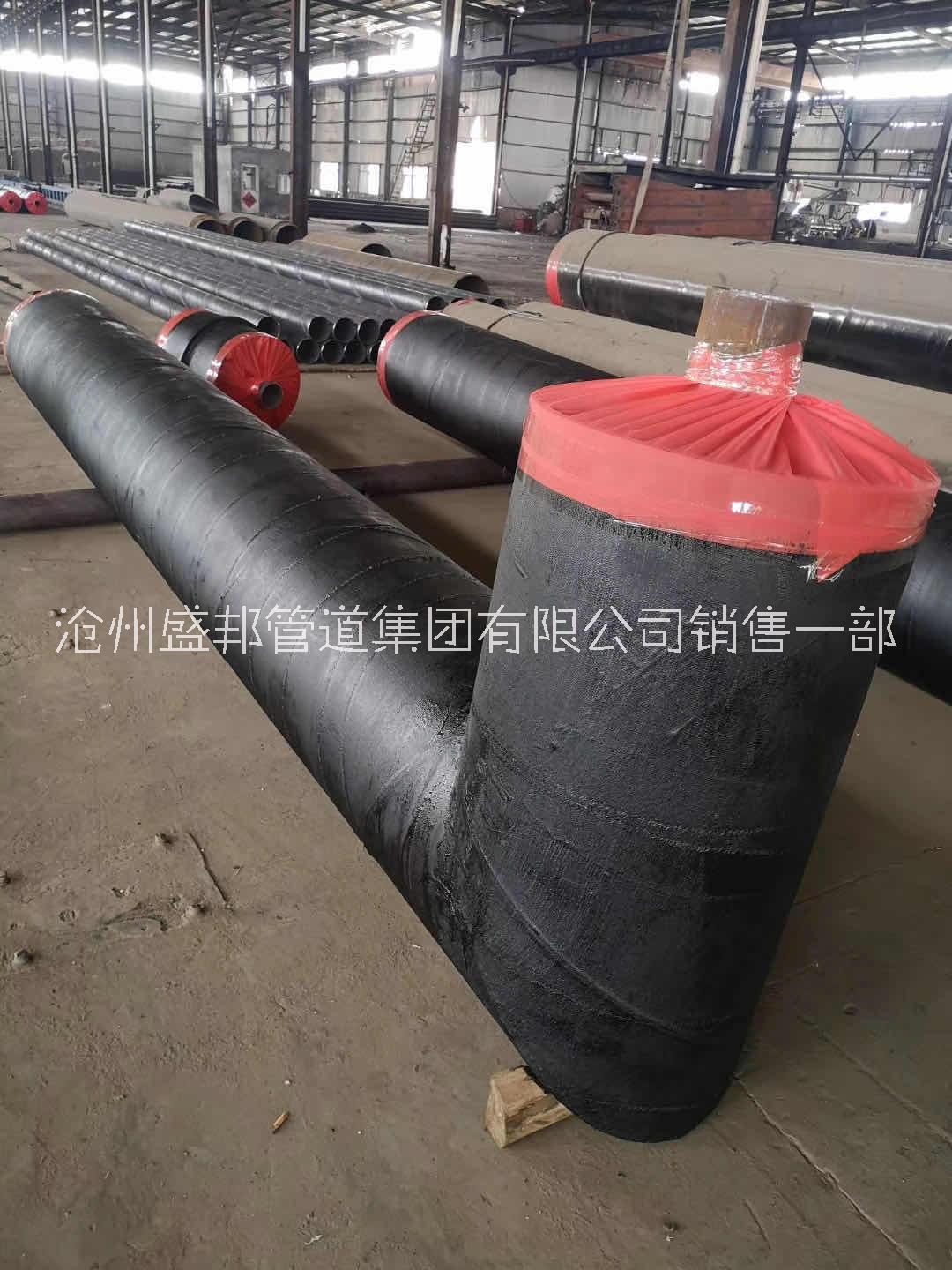

鋼套鋼保溫彎頭、鋼套鋼膨脹彎頭

鋼套鋼保溫彎頭、鋼套鋼膨脹彎頭直埋蒸汽夾套管件是處理直埋蒸汽管網節點并與之配套的連接件和附件，主要包括預制保溫的彎頭（彎管）、三通、變徑管、固定節疏水管、保溫接頭、膨脹節等，參見附直埋蒸汽夾套保溫管件圖。 2.2由于此類管件承壓較大，溫度較高和熱網直管的不同的結構，所對應的蒸汽管件的結構各異，導致節點處理需要管件產品規格多樣化。同時，也可依據管件的相互關系和作用，預制同一功能組合管件。具有安裝方便，結構緊湊、效果較好的特點。 3.工藝材料 3.1鋼制管件高溫蒸汽直埋敷設管道的保溫設計 摘 要:文章分析了高溫蒸汽直埋敷設管道應采用有補償安裝方式的原因，重點介紹了保溫材料 的選擇及保溫層結構設計的相關內容，供工程設計參考。 高溫；直埋；保溫 隨著國民經濟的發展和環保要求的不斷提高，熱電聯產集中供熱因其效率高、環境 污染小而得到廣泛應用。供熱管道的直埋敷設又由于其占地面積小、不影響市容景觀和城市 規劃、建材用量和土建費用少、熱損耗低等優點，在集中供熱領域引起各規劃、建設部門和 工程界的廣泛重視和應用。熱水管道的直埋敷設技術在我國已得到廣泛應用；但是高溫（>150 ℃） 蒸汽管道的直埋敷設技術在國內還處于起步探索階段。 3.1.1直埋蒸汽夾套管件的鋼管件（內管）應采用鋼制熱煨式推壓管件，其材質的選擇應滿足強度設計計算和使用要求，需要加長或?qū)訒r所選焊材在焊接之后形成的機械性能不低于母材金屬材料的特性，符合標準GB/T12459-2005和SY/T5257-2004。 3.1.2依據標準CJ/T155-2001中的材質、公稱尺寸及其公差規定要求，選用制作直埋蒸汽夾套管件。 3.2保溫材料 3.2.1采用硅酸鋁、離心玻璃棉復合或硅酸鈣瓦保溫層高溫蒸汽管道的直埋敷設對保溫材料及結構都。提出了較高要求。在實際工程設計 中，應根據不同條件（如介質溫度、運行工況、地下水位、土壤特性等）進行認真比較。據 了解， 鋼套鋼保溫彎頭、鋼套鋼膨脹彎頭高溫直埋敷設蒸汽管道事故起因多是保溫問題。如果保溫材料不耐水煮沸，進入保溫 層的水在被蒸汽加熱到沸騰狀態后，將沿管道迅速蔓延，造成無機保溫層材料熱軟化和有機 保溫層材料聚氨酯破孔軟化，從而引起大范圍保溫材料破壞，導熱系數急劇增大，嚴重時地 面會出現冒汽現象。由此可見，保溫材料的耐煮沸及防水性能對高溫蒸汽管道直埋敷設的安 全性和可靠性有很大影響，是保證蒸汽管道安全工作的關鍵問題之一。直埋敷設的熱水管道 常用的保溫材料聚氨酯（使用溫度t≤120 ℃）和脲酸脂（使用溫度t≤150 ℃）及瀝青珍 珠巖等材料都不能直接使用在直埋蒸汽管道上。實踐證明，普通的直埋保溫材料（如硅酸鋁 纖維氈、巖棉、膨脹珍珠巖、普通的微孔硅酸鈣制品等）是不耐熱水及沸水的，有的遇水板 結，有的浸水松散。另外，聚氨酯泡沫塑料在55 ℃左右的熱水中即破孔軟化，減少或失去 保溫能力。所以，在蒸汽管道直埋工程的保溫材料選擇時應注意選擇耐煮沸及防水性能好的 材料。關于此類材料目前國內有多種產品，如采用新工藝生產的防水型硅酸鈣瓦和高密度無 堿玻璃棉，再如河南某公司的耐煮沸不吸水硅酸鎂機制品 3.2.2要求其密度、導熱系數、抗壓強度和使用溫度符合CJ/T200-2004規定要求。執行標準GB/T13350和GB/T。 3.3外套鋼管鋼套鋼直埋式蒸汽管道布置設計時，走向力求平直以降低阻力損失并節約材料。必須以L型、Z型布置的管道，在設計和制作可充分考慮管路熱膨脹的自身自然補償，以減少補償器的使用數量，從而達到減低造價，提高安全系數的目的。但考慮熱膨脹的自然補償時，需考慮管道轉角處內外管之間的軸向滑動支架對自然補償量的限制，需在管道轉角兩側一定距離內采用平面滑動支架。經計算如內外管之間距離不能滿足熱膨脹需要時，可加大管道轉角處外套管的口徑，已達到補償要求。 鋼套鋼保溫彎頭、鋼套鋼膨脹彎頭3.3鋼套鋼直埋式蒸汽管道直管段一般采用外向型波紋管補償器。波紋管采用奧氏體不銹鋼經多層復合而成，一般情況下補償器的疲勞壽命應考慮1000次（理論計算壽命10000次以上，設計時取10倍安全系數）。補償器的額定工作補償量和額定工作壓力須高于實際工作補償量和實際工作壓力，對于經常啟停的系統，需選用額定工作補償量為實際補償量2倍的波紋管補償器。 采用直縫焊接鋼管或螺旋縫焊管：材質：Q235B，執行標準：GB/T9711或SY/T5037 3.4防腐層 3.4.1防腐施工前應對外套鋼管件除銹、防腐執行標準CJ/T200規定，除銹應達到標準GB8923-1988中Sa2.5級 3.4.2防腐方法：采用環氧布五油或雙層環氧粉沫涂或3PE或玻璃鋼。 3.4.3外防腐層擊穿電壓不得低于5000V，以不打火花為合格 3.4.4長期使用溫度為140℃ 4.生產工藝要求鋼套鋼蒸汽保溫管道的長期振動會危害管道焊縫 鋼套鋼保溫彎頭、鋼套鋼膨脹彎頭由于持續或者間接的振動，會對管道焊縫產生交變應力。交變應力容易使焊縫及其熱影響區產生疲勞裂紋，從而導致蒸汽泄漏，影響安全。 （2）鋼套鋼保溫管道的振動會損壞管道上的安全附件 管道振動也會對壓力表、安全閥等附件造成影響，如：壓力表表盤的指針振動不但影響正常指示，還容易在焊縫處產生疲勞裂紋，造成損壞。 （3）振動比較嚴重的鋼套鋼保溫管還會威脅鍋爐機組的安全溫度運行。 （4）蒸汽保溫管道的振動直接影響管道的使用壽命。 由于水擊現象引起的振動，會對管壁和彎頭產生沖刷，導致管道局部變薄，在交變應力的作用下，容易形成裂紋等缺陷 （5）由于鋼套鋼蒸汽保溫管道高溫高壓特性，管道的異常振動如共振現象勢必對生產在的員工產生心理恐懼，而導致生產效率低。
