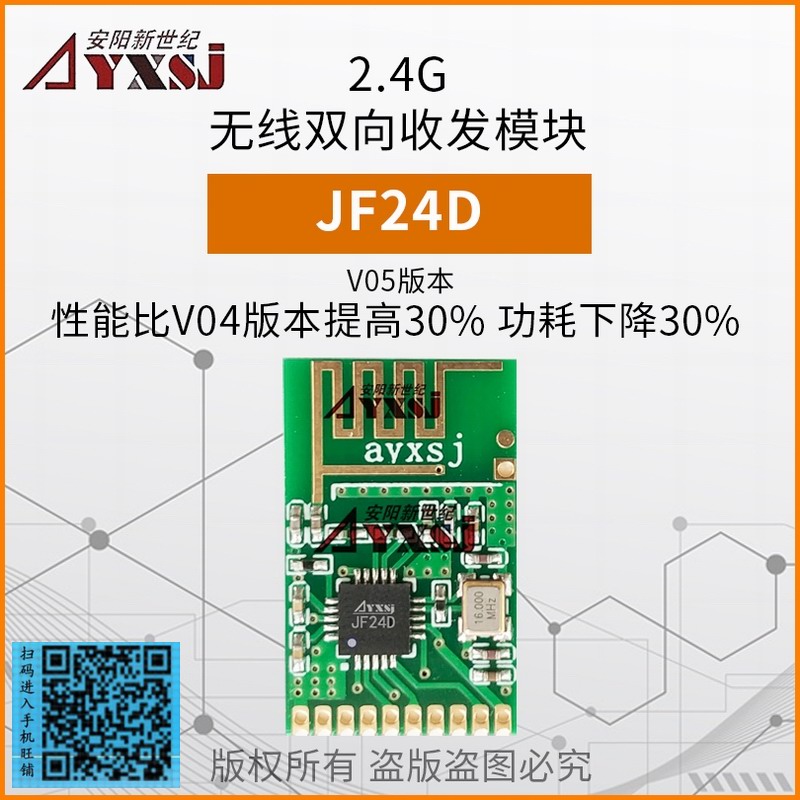

2.4G無線數傳雙向無線模塊 無線收發模塊2.4G無線模塊JF24D

（升級版本號：V05） （產品資料版權保護 盜圖盜竊文字資料必究） 重要提示 2018年V05版本完全兼容2014年V04版本，客戶不需要修改程序 V05版本可以和V04版本互相通訊，不能和盜版JF24D模塊通訊 V05版本性能優化后距離比V04版本提高30% 功耗下降30% JF24D無線模塊是安陽新世紀電子研究所2009年研發生產的模塊 安陽新世紀沒有與任何公司合作聯營 其他都是盜版模塊，安陽新世紀不提供盜版模塊技術支持！ 【性能介紹】 JF24D是一款集成嵌入式ARQ基帶協議引擎的無線雙向收發模塊，具有低功耗，低成本，高速率無線數據傳輸?shù)墓δ?。JF24D采用GFSK/FSK數字調制與解調技術，數據傳輸速率與PA輸出功率都可以調節，高數據速率可以具有更低的功耗，低數據速率可以達到更高的發射距離。JF24D-V05版本針對低功耗應用進行了優化，降低接收模式待機功耗，在關斷模式下所有寄存器值與FIFO值保持不變，關斷電流為0.8uA；在待機模式下時鐘保持工作，待機電流為16uA，在接收模式電流為14mA，可以在130uS內開始數據的收發。JF24D-V05版本只需要外部MCU通過SPI接口對少數幾個寄存器配置即可以實現數據的收發通信。模塊內部集成LDO，2.1-3.6V寬電壓范圍可以穩定工作，數字SPI口可以與各種MCU端口直接連接不需要串電阻。JF24D-V05版本可編程設置2M，1M，250K傳輸速率，共有126個1MHz帶寬的信道，可在擁擠的ISM 頻段中達到穩定可靠的短距離數據傳輸 而互不干擾。 JF24D工作在開放的ISM 頻段，免許可證使用。 【應用范圍】 無線數據傳輸，無線遙控，無線鼠標，無線鍵盤，無線電子標簽，無線遙控玩具 自動化數據采集系統，智能家居控制系統，智能電器控制，智能電網 工業無線自動控制；無線自動抄表，低功耗無線自組網 【性能參數】 頻率范圍：2400-2525Mhz 發射功率：0-7dbm 發射電流：12mA(0dBm)-25mA(7dBm) 接收電流：14mA 休眠電流：0.8uA 待機電流：16uA 工作電壓：1.9-3.6V（推薦3.2V） 調制方式：GFSK/FSK RF傳輸速率：250K/1M/2M 接收靈敏度：-83dBm(2M)--98dBm(250K) 編程接口：SPI數字接口 SPI接口輸入電壓：5.25V SPI接口輸出電流：0.25mA 距離：100米(遙控）50米（數傳） 模塊尺寸：21x13x2mm（長X寬X厚） 天線形式：PCB天線 安陽市新世紀電子研究所多年來一直從事系列無線模塊的研究與生產銷售，是國內較早專業化無線模塊的科研生產機構。主要產品：無線模塊，2.4G無線模塊，2.4G無線遙控模塊，315M無線模塊，433M無線模塊，超外差接收模塊，低功耗超再生接收模塊。 產品具有特小體積、特低功耗、輸出無噪聲、性能穩定可靠，質優價廉等特點，特別適合各種無線遙控報警及單片機短距離無線數據傳輸,現有幾十種型號可供選用。 聯系人：張女士 QQ:1771466862 電話：0372-5968708 網站：www.ayxsj.com
