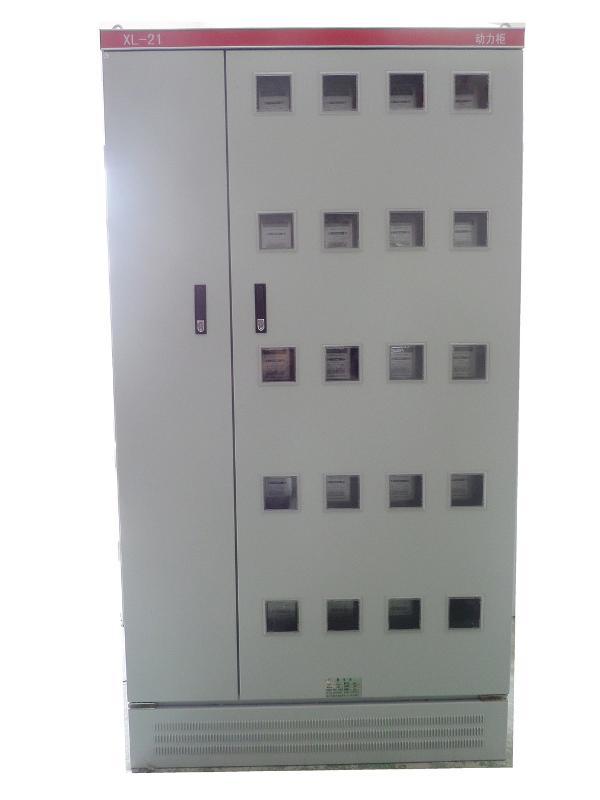

重慶訊豪—XL-21動力配電柜配

“重慶訊豪—XL-21動力配電柜配電箱，成套配電設備”詳細介紹 　　XL-21動力配電柜成套配電設備 　　 一、概述：XL—21系列動力配電箱適合于工業與民用建筑中作交流頻率為50HZ、電壓500V及以下、三相四線電力系統的動力配電和照明配電用。同時適合制作各種電動機啟動柜，包括全壓直接啟動柜，全數字控制軟啟動柜、自耦降壓啟動柜，星三角啟動柜，多速電動機啟動柜等。具有數十種一次線路方案號或派生方案號供選擇使用，適用范圍廣。 　　 二、產品主要組成部件：柜體、元件梁、隔離開關、斷路器、接觸器、中間繼電器等。 　　 執行標準：柜系封閉式配電柜，執行GB7251.1-2005國家標準。 　　 三、結構特點： 1、本產品結構輕盈緊湊，采用**鋼板彎制焊接而成，單扇門，門上裝有運行儀表及指示燈。 　　 2、配電柜打開后，內部電器元件敞露，后側做成活門，便于日常檢修和維護；柜體上部裝有吊環便于吊運，亦可增加防水頂蓋。 　　 3、柜內隔離開關安裝在40*40橫梁上，斷路器固定在1.5mm鋼板制成的元件梁上，內裝斷路器、接觸器和中間繼電器可靈活組合。 　　 4、本產品一次方案有48種規格供用戶選用，二次方案有17種規格供用戶選用?？芍谱鞒呻p電源互投柜，也可制作成電機控制柜及其他動力控制柜。 　 　四、1.技術參數：主母線額定電流In：600A，額定短時耐受電流ICw：10KA，額定峰值耐受電流ICu：17KA. 　　 2.配（饋）電柜及控制柜每個回路的額定電流： 　　In：400A，In：200A，In：160A，In：125A，In：100A，In：80A，In：60A，In：50A，In：40A，In：32A，In：25A，In：16A 　 　3.規格型號： 　　常規規格：700mm（寬）×1700mm（高）×400mm（厚）；800mm（寬）×1800mm（高）×500mm（厚） 　　4.其他規格：（寬*高*厚） 　　600*1600*350/700*1700*350/800*1600*400/800*1800*400/800*1800*450/1000*1800*400等。 　五：適用環境 　　動力配電柜適用于下列條件 　 1、海拔高度不超過2000米； 　　 2、環境溫度：周圍空氣溫度不高于＋40℃； 　　 3、空氣中不得有過量的塵埃、酸、鹽、腐蝕性及火暴炸性氣體。相對濕度在最gao溫度為＋40℃，時不超過50％，在最di溫度時，允許有較高于溫度變化而可能偶然產生一般凝露。 　　 公司名稱：重慶市訊豪機電制造有限公司 　　聯系人：孫小東 　　電話：02367188717 　　傳真：＋86-023-67188715 　　移動電話：13983376516 　　 郵政編碼：400714 　　其它：023-67188716 　　地址：重慶北碚區潤興路231號 　　http://www.cq-xunhao.com/
