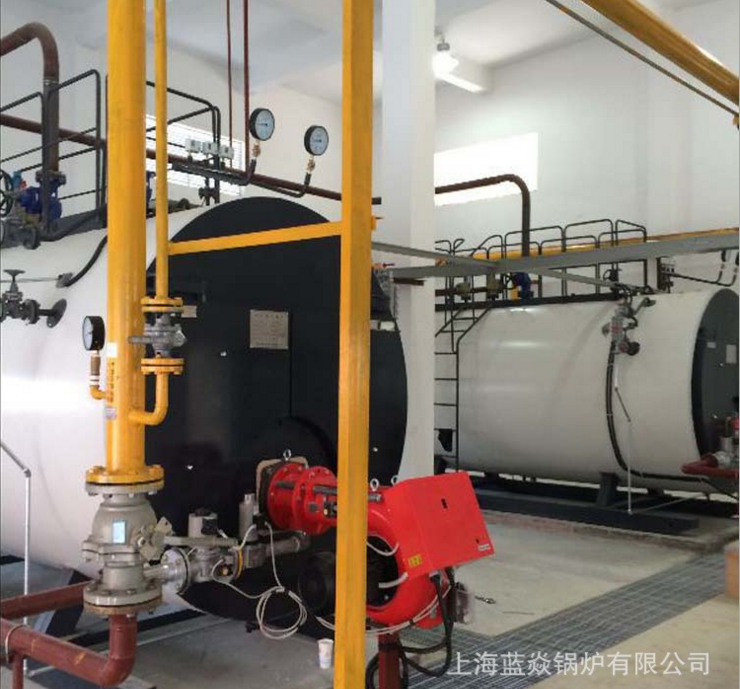

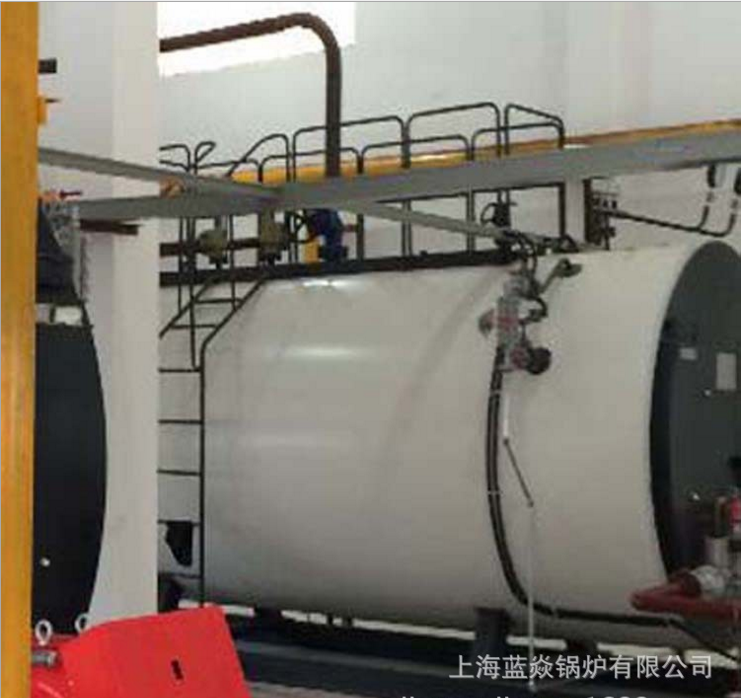

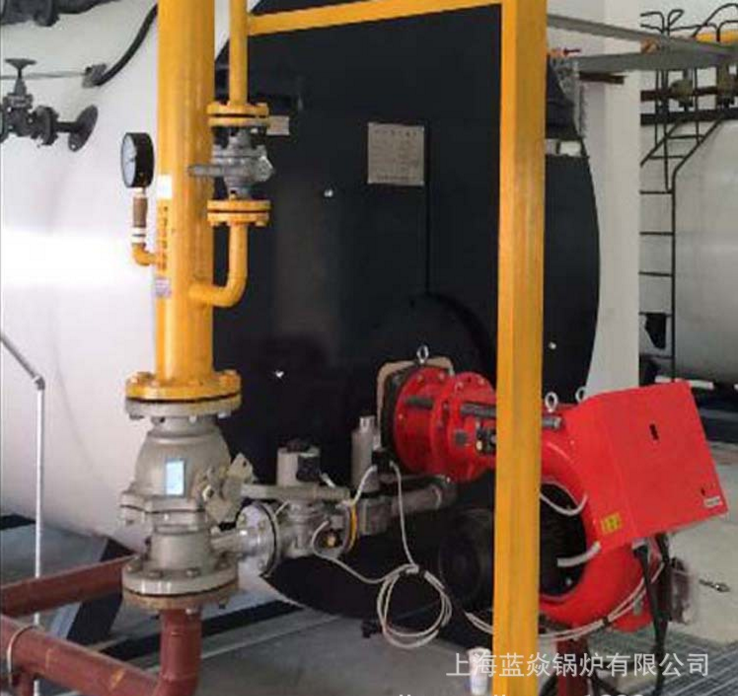

蒸汽鍋爐 常壓燃?xì)忮仩t 1噸13公斤全自動臥式燃油氣 輔助循環鍋



臥式蒸汽鍋爐特性描述
一、臥式燃油（氣）蒸汽鍋爐本體結構概述
三回程結構
W N S××－××－Q（Y）系列全自動燃油燃?xì)庹羝仩t，均采用為鍋殼式三回程、全濕背結構。燃料在爐膽內微正壓燃燒，高溫?zé)煔庋貭t膽向后經回燃室進入 煙道管束，經壓迫式前煙箱轉折180°進入第二管束，經過對流換熱后排入大氣。
我們利用中心對稱的三回程結構的設計思想，設計容量較大的三回程蒸汽鍋爐。這種鍋爐 大的特點：所有的受壓元件與鍋筒中心對稱，鍋爐采用全濕背式結構，以極大的內筒和偏心火箱的結構，其有利于提供足夠的輻射受熱面。而對流受熱面有第二回程和三回程的管束構成?；厝际仪肮馨宀捎门c爐膽連接，回燃室后管板采用橢球形封頭和管板。第二回程和第三回程轉煙室構成了前煙箱，此出煙煙溫已低于500℃。因此，前煙箱的結構采用輕形結構的耐火保溫材料。后煙箱煙氣出口布置在沿筒體縱軸的方向，不僅可以縮短爐體長度；又可以避免煙囪放在垂直于筒體縱軸線的方向上，在鍋爐啟動停止時冷凝水腐蝕鍋爐本體。這種鍋爐的設計主要考慮了鍋爐檢修和穩定的原則。鍋爐回水進口內設置的混水裝置，回水先沖刷煙管管束，再接觸爐膽，提高了回水接觸爐膽的水溫。避免了局部產生過冷沸騰的現象。爐水在燃燒煙氣高溫部分的下層，低溫在上部流動.就熱對流而言，已達到 佳的結構設計。蒸汽鍋爐也達到 大的汽化空間，加之后部加上隔板導致循環水流經回燃室的高溫表面，使之合理均勻傳熱.確保回燃室的管板安全運行。

波形爐膽（根據用戶的選擇）
本系列鍋爐采用波形爐膽，既強化了煙氣的擾動，又增大了輻射傳熱面積；既增加了爐膽的剛度，又有效的減弱了爐膽的膨脹應力；既增強傳熱效果，又促進為燃料在爐膛內的燃燒。

煙管與管板的焊接工藝
采用先預脹再全焊，然后再脹接的工藝，既防止了管間隙腐蝕，又增強了焊接強度。
對稱活動鉸接前、后煙門
開啟方便，便于檢修，清理。
本系列鍋爐結構緊湊，安裝運輸方便。出廠前經過熱態調試，不管在開機率還是在運行中都能穩定運行。本系列鍋爐配有進口補水泵和燃燒器，全自動程序控制，自動化程度高?？墒瑰仩t達到 佳的燃燒效果。

二、保護系統
●水位保護
蒸汽鍋爐配有二臺水泵，運行和備用。
鍋爐配套一至二只板式水位計，應經常相互比較，發現指示不一致的，須立即校正。水位計應每班進行沖洗，以確定其真實水位。同時還配有電極點水位平衡筒，可以準確的采集水位信號以發出報警或進行給水泵控制。
●壓力保護
a.蒸汽壓力保護
鍋爐壓力超過額定值時，需進行連鎖保護：方法是停爐，燃燒系統停止工作；也可改變火嘴，單段或雙段燃燒，亦可調節油量，從而降壓，確保鍋爐安全運行。
燃油(氣)蒸汽鍋爐壓力保護與水位一樣，采用多重保護:
① 壓力控制器
一般用二個壓力控制器，將壓力信號轉化為電氣信號的機電轉換裝置，它的功能將壓力高、低不同的信號輸給電氣開關，對外線路進行自動控制或連鎖保護。
常用壓力控制器及電接點壓力表，能使蒸汽壓力超壓報警，達到承受壓力時切斷燃燒器；壓力控制器根據實際運行壓力調節單火或雙火燃燒；對于大型燃燒器，可根據壓力大小調節燃油量的大小，始終保持壓力穩定運行。
② 安全閥
安全閥是鍋爐保護中的 后一道防線，在鍋爐壓力超過承受壓力時，根據安全閥設計所配的整定壓力，排汽泄壓，確保鍋爐正常運行。
●溫度保護
溫度保護是鍋爐安全運行過程中的重要程序，對于蒸汽鍋爐溫度的調節及保護尤為重要；同時在熱水鍋爐超溫時達到調節保護作用。鍋爐常用的溫度保護裝置為雙金屬溫度控制器
●熄火保護
防止?fàn)t膛事件的發生，燃油（氣）鍋爐必須設置熄火保護裝置，功能是監測爐膛內燃燒情況（包括點火，當點火失敗或燃燒中途熄滅時，一般在5秒內重新點火，1秒鐘內運行，關閉進油（氣）電磁閥，并接通和發出聲光報警信號，這時鼓風機繼續運轉，吹掃爐膛內殘余的可燃?xì)怏w，經過20～30秒鐘的吹掃后，自動切斷鼓風機及各種輔機電源，鍋爐停止運行。）由火焰監測器和控制裝置組成?；鹧姹O(jiān)測器的作用是將控制裝置發出火焰存在或中斷的信號。
主要使用的是光電倍增管、光敏電阻和光電池，它們都有紫外型或紅外型，一種光電轉換元件，工作原理將光照輻射的強弱轉變成相應的強弱電流。并呈線性狀態輸出，有時感應電流弱，要通過放大，才能對控制器產生作用。
●停電自鎖保護
在突發電源中斷情況下，鍋爐運行立即停爐自鎖，若電流恢復通電，隨時啟動，必須復位解開自鎖，才能重新點火啟動。



三、鍋爐的自動控制系統
（一）給水自動控制
鍋爐的水位正常運行是主要指標之一。給水自動系統的給水流量應適應鍋爐的蒸發量，保持鍋爐水位在允許范圍達到平衡。根據鍋爐容量的大小及用戶要求。配置兩位式給水自動系統或連續給水系統。
a．兩位式給水系統
系統裝置結構簡單、運行可靠、維護方便.是小型燃油（氣）鍋爐常采用的自動給水方式:調節鍋爐系統流量水位（H2O）。用開、停水泵改變給水量，使水位始終保持在額定范圍內，兩位式自動給水，鍋爐水位變化成正弦曲線。通常開、停泵，水位線上下范圍不超過 ＋30㎜，為了調節流量次數進水規律，避免因量大進水所至蒸汽鍋爐壓力較大波動。
b． 連續給水自動控制系統
鍋爐蒸發量的提高，采用除氧器等設備后，確保蒸汽品質和除氧器的正常工作，要求連續給水自動控制系統采用電感式傳感器。它由浮球式傳感器、控制器、電動調節閥三部分組成的調節系統。工作原理是：浮球位移→電感信號→電量信號→控制器產生開、停、關三位開關信號，操作自動給水調節閥開啟，以保持給滿足水量負荷需求，使鍋爐水位保持在10～15mm范圍內，而水泵可連續不斷工作。
（二）燃燒調節的自動控制
到二段燃燒。這樣循環來完成燃燒調節負荷運行。

a、位式燃燒調節
調節方式是根據蒸汽壓力實行分段調節，分為兩段燃燒控制和三段燃燒控制。當鍋爐點火運行初始或鍋爐蒸汽壓力達到運行壓力值，立即停爐；恢復到下限工作值，先點燃一個噴嘴，一段燃燒，負荷設計為30%燃燒量。冷爐運行時，一段火燃燒，鍋爐啟動后則可切入到二段燃燒。當鍋爐燃燒達到滿負荷運行、而汽壓不斷上升，額定上限工作壓力值為90～95%時，自動切換到一段燃燒。壓力繼續上到上限工作壓力時自動停爐。燃燒負荷跟不上用汽負荷，壓力下降，達到二段燃燒切換壓力值時、切換鍋爐運行達到上限工作壓力值時停爐，經過一段時間壓力下降，恢復壓力值時。又自動進入一段燃燒，恢復自動性能調節。三段燃燒調節方式依次為：一段→二段→三段→停爐→壓力下降→一段→二段→三段循環運行。
上述二段或三段燃燒運行原理的實現，主要靠壓力控制器、風門調節器及燃油電磁閥等基本元件來完成。關鍵是風門調節器，作用是：
①自動分配分段燃燒的風量；
②開啟分段燃燒打開電磁閥，供聯鎖保護，確保風門的開啟度始終與燃油噴入量同步，而風門與噴油量配比，鍋爐投入初始運行時，根據煙氣成份進行調節，初定后，長期運行不作改變。二段燃燒適應在6t/h以下容量的鍋爐，而10t/h以上鍋爐通常采用三段燃燒。



四、主要加工設備清單

主要設備圖片

 (數控（等離子）切割機)



(數控上輥卷板機)

(埋弧自動焊機)

(焊縫質量)

(管板焊接機)

五、主要檢測設備

1	定向X射線機	XXQ2005	1
2	周向X射線機	XXH2505	1
3	攜帶式變頻充氣X射線探傷機	XXH3005	1
4	超聲波探傷機	DUJ2188C	1
5	壓力表校驗儀	271.01	1
6	高溫管式電阻爐	SK2-2.5-13S	1
7	分光光度計	721	1
8	分光光度計	727B	1
9	分析天平	TG-308B	1
10	托盤天平	TP-12	1
11	碳硫聯合測定儀	CS 71	1
12	高速紅外碳硫分析儀		1
13	全自動除濕機	ODH-138	1
14	冷光源強光觀片機	PS-Q1	1
15	液壓試驗機	WE-600KN	1
16	電動試壓泵	4DS-140/6	3
17	檢驗平臺	1500X2000	3
18	煙煤氣分析儀	testo325	2
19	超聲波測厚儀	TT100	1
20	數字式覆層測厚儀	TT220	1
21	耐壓測試儀	CS2673	2





六、質量體系、方針、目標

質量體系：

    公司根據ISO9001：2000標準的要求，建立了符合國際要求的質量管理模式，并根據標準的要求及公司的實際情況，編制了適宜的文件以使質量管理體系有效地運行。通過建立并實施標準，使企業的產品質量、管理水平、市場競爭力都有了較大的提高。

質量方針：

鑄造鍋爐，創造方便快捷，實現品質服務零缺點。

其內涵：

a）鑄造鍋爐：產品制作精良，新技術含量高，安全可靠，熱效率高，外觀

   精美，品質優良。

b）方便快捷：產品安裝、使用方便，順應市場快、產品開發快、技術創新快、

   員工思考辦事快。

c）品質服務零缺點：實現產品品質零缺點，珍惜每一次為顧客服務的機會，一

   次做好，次次做好，追求盡善盡美，用戶的不滿意，就是我們的不對。

質量目標：

a）開箱合格率99%；

b）顧客滿意率98%

承諾：珍惜每一次為顧客服務的機會，一次做好，次次做好，使用戶滿意，用

      戶的不滿意，就是我們的不對。



七、設計制造的主要標準

序號	規程及專業標準
1	特種設備安全監察條例(國務院第373號令)
2	鍋爐壓力容器制造監督管理辦法(國家質監總局第22號令)
3	《蒸汽鍋爐安全技術監察規程》
4	《熱水鍋爐安全技術監察規程》
5	《小型和常壓熱水鍋爐安全監察規定》（2000版）
6	《小型鍋爐和常壓熱水鍋爐技術條件》JB/T7985-2002
7	《鍋殼鍋爐受壓元件強度計算》GB/T16508-1996
8	《熱水鍋爐水動力計算方法》JB/T8659—1997
9	《鍋殼鍋爐本體制造技術條件》JB/T1619-2002
10	《鍋爐受壓元件制造技術條件》JB/T1618-1992
11	《熱水鍋爐參數系列》
12	《電加熱鍋爐技術條件》JB/T10393-2002
13	《鍋爐受壓元件焊接技術條件》JB/T1613-93
14	《鍋爐受壓元件焊接接頭力學性能試驗方式》GB13311-91
15	《鍋爐鍋筒技術條件》JB/T1609-93
16	《工業鍋爐通用技術條件》JB/T10094-99
17	《工業鍋爐熱工性能試驗規程》 GB/T10180-2003
18	《生活鍋爐熱效率及熱工試驗方法》GB/T10820-2002
19	《固定式鍋爐建造規程》GB/T16057-1996
20	《鍋爐用材料入廠驗收規則》JB/T3375-2002
21	《碳素結構鋼》 GB700-1988
22	《鍋爐用鋼板》GB713-1997
23	《低中壓鍋爐用無縫鋼管》GB3087-1999
24	《高壓鍋爐用無縫鋼管》GB5310—1995
25	《輸送流體用無縫鋼管》GB8163-1999
26	《碳鋼焊條》GB/T5117-1995
27	《碳素鋼埋弧焊用焊絲與焊劑》GB5293-1999
28	《氣體保護電弧焊用碳鋼、低合金鋼焊絲》GB/T8110-1995
29	《焊接材料質量管理規程》JB/T3223-1996
30	《工業鍋爐水質》GB1576-2001
31	《鍋爐房設計規范》Gb50041-1992
32	《工業鍋爐安裝工程施工及驗收規范》Gb50273-1998
33	《工業金屬管道工程施工及驗收規范》Gb50235-1997
34	《通用閥門標志》GB12220-1989
35	《電氣裝置安裝工程接地裝置施工及驗收規范》Gb50169-1992
36	《電氣裝置安裝工程低壓電器施工及驗收規范》Gb50254-1996
37	《工業安裝工程質量檢驗評定統一標準》Gb50252-1994
38	其他相關專業標準
