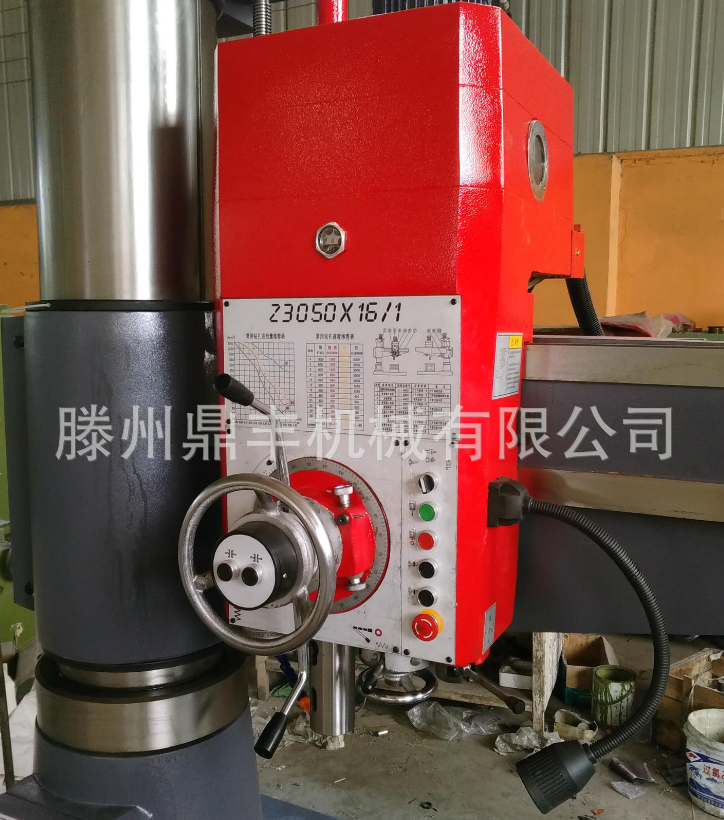

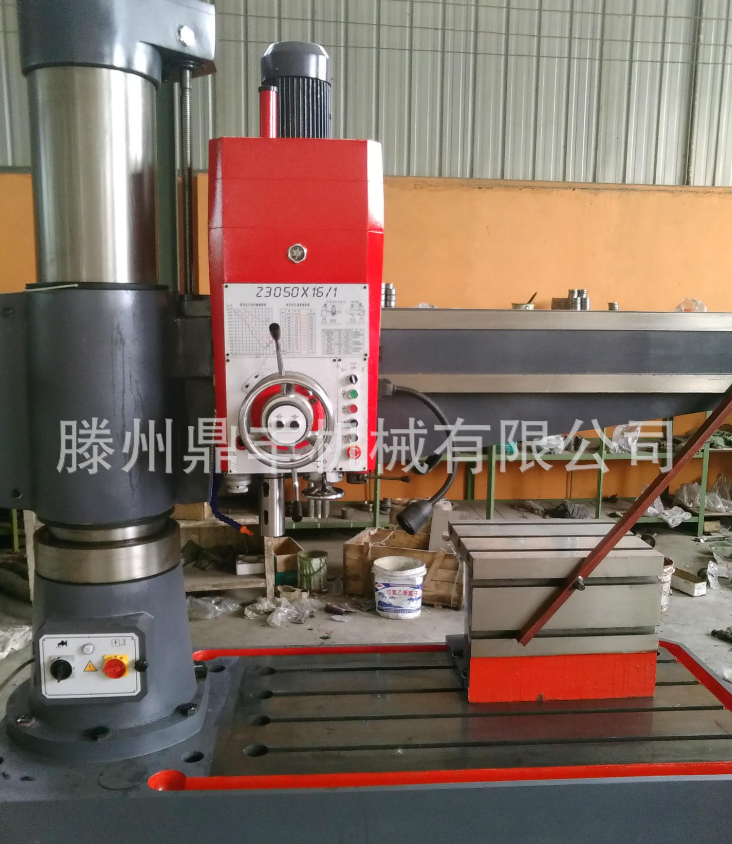

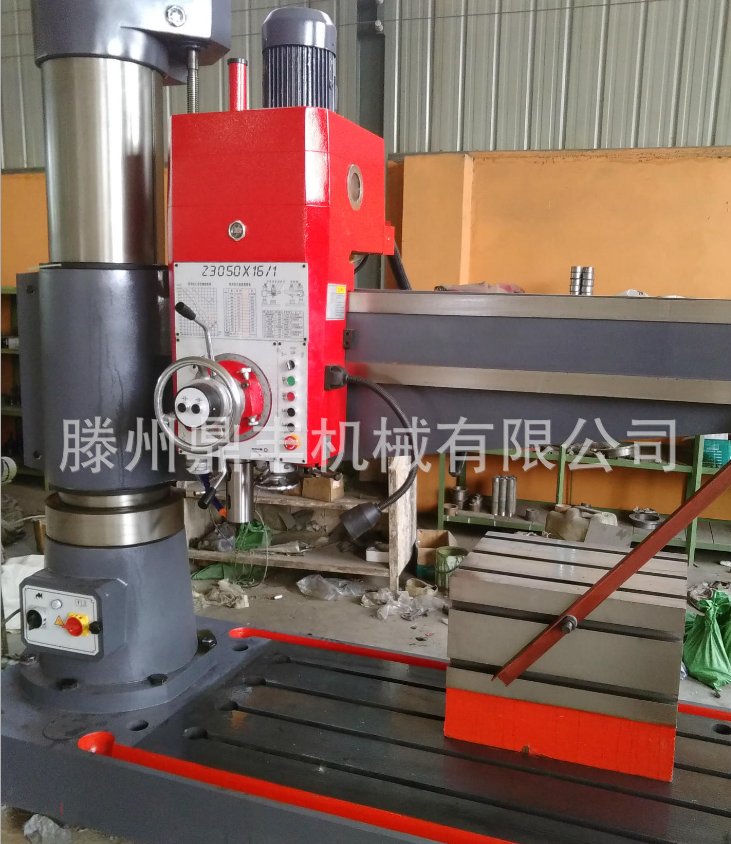

鉆床 Z3050X16液壓搖臂鉆床 單軸搖臂鉆 定制加工 廠家直銷



產品簡介：



  搖臂鉆床是金屬切削加工設備，搖臂可繞立柱回轉和升降，主軸箱在搖臂上作水平移動的鉆床。搖臂鉆床能夠滿足一般加工車間及個體用戶在零件上進行鉆孔、擴孔、鉸孔、鏜孔及攻絲等機械加工。轉臂采用內外立柱加滾動軸承的結構，操作輕便靈活，具有主軸機動進給、橫臂機動升降、循環水冷卻及過載保護等功能。機床剛性好、噪音低、操作簡便、易于維修、是一種物美價廉的多用途機床。



主要結構：

      搖臂鉆床主要由底座、內立柱、外立柱、搖臂、主軸箱及工作臺等部分組成。

      內立柱固定在底座的一端，在他的外面套有外立柱，外立柱可繞內立柱回轉360度。搖臂的一端為套筒，它套裝在外立柱做上下移動。由于絲桿與外立柱連成一體，而升降螺母固定在搖臂上，因此搖臂不能繞外立柱轉動，只能與外立柱一起繞內立柱回轉。主軸箱是一個復合部件，由主傳動電動機、主軸和主軸傳動機構、進給和變速機構、機床的操作機構等部分組成。主軸箱安裝在搖臂的水平導軌上，可以通過手輪操作，使其在水平導軌上沿搖臂移動。



工作原理及使用方法：

      接通系統電源后，光電傳感器發出紅外信號，此時，如果在危險區域以內出現異物，則返回的紅外信號通過光電傳感器迅速向安全控制模塊發出信號，安全控制模塊則發出指令給執行元件繼電器，快速切斷電源，使鉆床主軸停止旋轉，從而保證了人身安全。

     光電傳感器一般安裝在操作手柄下面，安全控制模塊、繼電器和保護開關安裝在機床電控箱內。



操作規則：

1：操作者必須熟悉 操作順序和性能，嚴禁超性能使用搖臂鉆床。

2：操作者必須經過培訓、考試或考核合格后，持證上崗。

3：開機前，按潤滑圖表注油，檢查各手柄是否放在規定的位置上。

4：開啟搖臂鉆床總電源。

5：按壓主軸箱與立柱松開按鈕，按壓搖臂升降按鈕，并移動主軸或轉動搖臂。

6：選擇低速檔，調好進給量，空轉10分鐘后，可試自動進給。

7：進給退出，主電機停止，按壓總停按鈕。

8：關閉搖臂鉆床電控總開關，關閉電控柜空氣開關。

9：清潔機床，按設備潤滑圖表注油，立柱、搖臂抹油。



維護保養：

一、外表

1、清洗機床外表及死角,拆洗各罩蓋要求內外清潔,無銹蝕,無黃袍,漆見本色鐵見光

2、清洗導軌面及工作臺面毛刺

3、檢查補齊螺釘,手球,手柄

二、搖臂鉆床主軸及進刀箱

1、油質要保持良好,油亮符合要求

2、主軸錐毛刺

3、清洗液壓變速系統,濾油網,調整油壓

三、搖臂鉆床及升降夾緊機機構，成海機床檢查調整升降機構和夾緊機構,達到靈敏可靠



注意事項：



    每次操作前，先用一試板伸入到危險區域內，設備應立即停電，否則說明安全系統出現故障，應立即進行修理。經在不同規格的搖臂鉆床上使用，此安全裝置靈敏可靠，操作工的人身安全得到了有效保證。



技術參數：



   滕州鼎豐機械有限公司，生產銷售各種鉆銑床，搖臂鉆床，銑床和配件銷售的公司。整機和配件型號齊全物美價廉，歡迎新老朋友來店看一看選一選。具體價格請來電咨詢。







     滕州鼎豐機械有限公司



      山東滕州機械制造廠是生產各種型號設備的專業廠家，自誕生之日起就從高起點、高標準，立足于機械行業中。數年來，我公司本著“精益求精，追求桌越”的宗旨，堅持“以質量為基礎，以研發為動力，以質量為根本”的原則經過不斷開拓，不懈的努力，現已成為一家集研發，生產、服務于一體的生產企業。主導產品有X系列銑床 ZX系列多功能鉆銑床 Z系列搖臂鉆床 BX20系列龍門刨銑床 WC67系列折彎機 WC67K系列折彎機 Q11剪板機 Q12系列剪板機 J23可傾及深喉壓力機 J21系列可傾及深喉壓力機 液壓機 四柱導向液壓機 等。以及各種 機床附件 （平口鉗 銑夾頭 并有各種機床的配件），產品造型美觀。
性質穩定，質量可靠。
      秉承“客戶至上，品質為先”的原則，我們竭誠為廣大新老客戶提供優良的設備以及完善的服務，以客戶意愿為已任，致力追求，勇攀行業高峰！立足當前，著眼未來。堅持以人為本，誠信至上，堅持高起點，高標準的戰略思想。依法經營，利益共享的經營理念，視質量為生命視客戶為上帝，樹形象，講信譽，愿與各界朋友攜手共創美好明天。



          歡迎各界朋友蒞臨滕州鼎豐機械有限公司參觀、指導和業務洽談。









  滕州鼎豐機械有限公司



  聯 系 人：肖桂君 先生

  電     話：86 0632 5816698
  移 動 電 話： 13371115697
  傳     真：86 0632 5816938
  地     址：中國 山東 滕州市 滕州市龍泉路工業園區
  郵     編：277500
  公 司 主 頁：http://www.tzsjxsb.com
          https://tzsjxsb.1688.com





一、售后服務部
  本公司在全國市場售出產品的售后服務由售后服務部負責受理、執行和控制。

二、售后服務部的工作宗旨
  客戶購買我司售出的產品，僅僅是與我司交往的開始，是售后服務部工作的開始，在客戶使用產品的整個階段內，我們?nèi)w售后服務人員以周到、細致、熱忱、及時的服務，讓客戶輕松自如，無后顧之憂的使用產品，能真正體驗到我司的產品為客戶帶來的方便和創造的價值。

三、售后服務承諾及原則
  保修期內，免費維修，屬于新產品本身質量問題引發的零配件的更換，我公司免費提供快速更換。



四、售后服務力量
   售后服務部有技術人員20多名，都在本行業錘煉多年，有著豐富的工作經驗。為進一步提高業務素質，我公司每年根據培訓計劃培訓技術人員。
   為使客戶的產品不因配件問題延誤維修，維護公司的信譽，售后服務部在廠家的大力支持下，從實際需要出發，備有充足的原廠備品、備件，以期快速滿足客戶所需。效率同樣是售后力量和質量的體現，售后服務部備有專職售后服務車八部，為提高工作效率做出了貢獻。

五、售后服務部全體成員的心聲
   在您購買我公司的產品后，我們?nèi)w售后人員熱切的盼望為您提供優質周到的服務，以過硬的技術、熱忱的態度贏得您的信任和贊揚。因為您的滿意是我們買賣興隆的根本，您的滿意是我們企業發展的根本。





運費：機床為大件商品，運費昂貴，不包郵，一般運費到付。如需賣家代付運費，須按照所購機床的重量和客戶區域，由賣家聯系好貨運公司后另行確定。

運輸:我們發貨使用的是大型物流園的配貨車或?qū)＞€，沒法網上跟蹤，運費一般按路程按噸位計算的,因為使用的是大型配貨車,對于一些比較偏遠的地方,大貨車沒法將貨送到,所以您只能到當?shù)氐奈锪鲌@自提,具體要根據配貨的情況來看,到貨時間一般為3-7天,在運輸過程中難免有些油漆劃痕等現象,(注意外觀的親慎拍)希望您能理解并且諒解。

售后：我們提供全方位的技術支持，保修期為一年，終生提供配件及維修服務，無論是在質量保修期內或保修期外，承諾在接到用戶通知后，馬上給您答復，確需維修時，我們會派專業維修工去維修，并做到故障不排除維修人員不撤離。所以請您放心選購。
