北京鴻泰順達長期供應HTJM-B-6E在線振動監測及故障分析系統；HTJM-B-6E在線振動監測及故障分析系統市場價格|

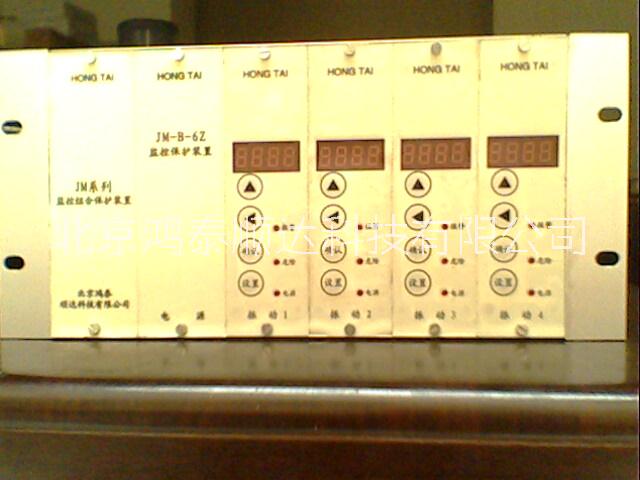

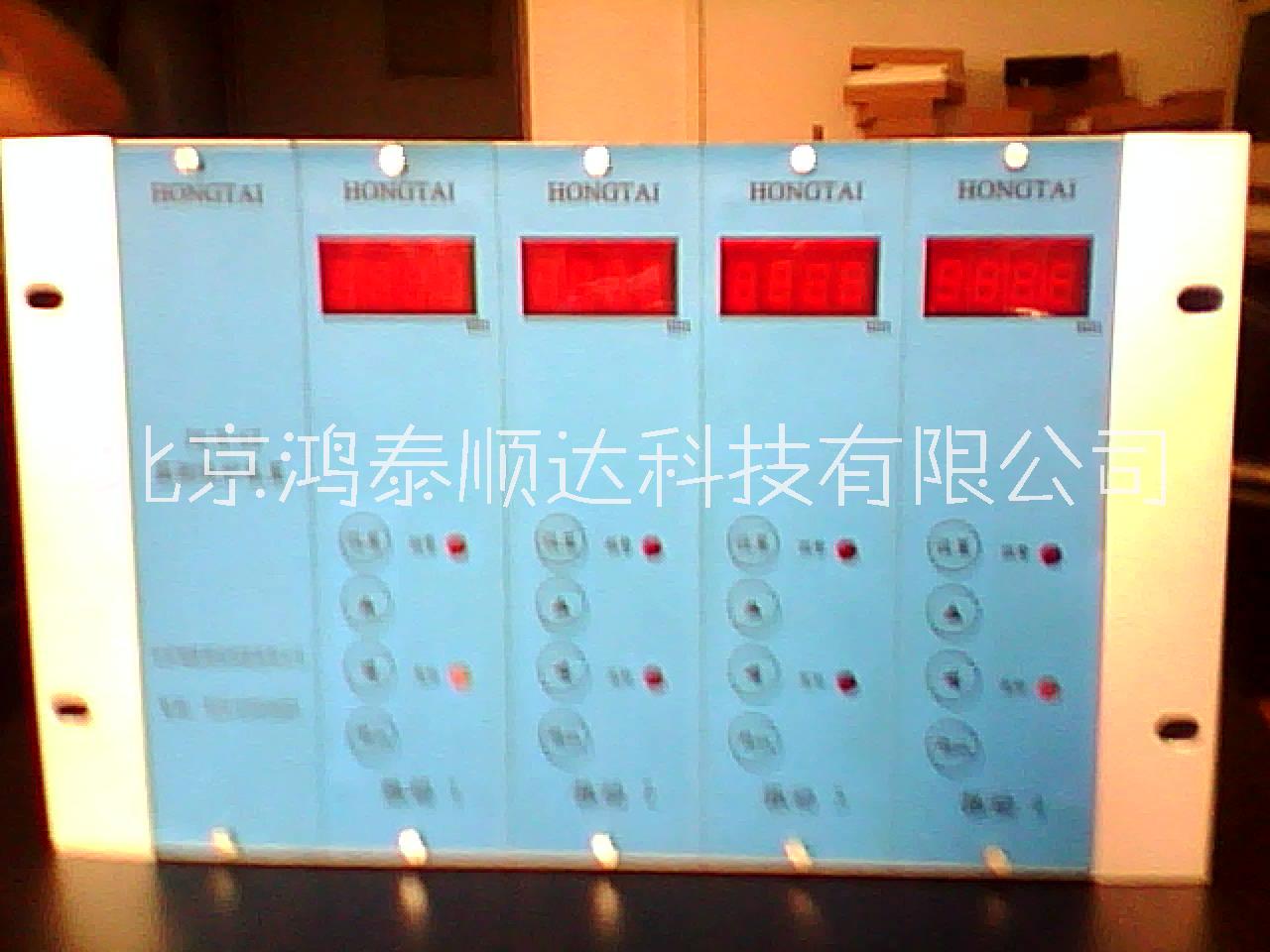

在線振動監測及故障分析系統 型號:HTJM-B-6E

系統構成　　系統由智能數據采集器、上位分析計算機(工程師站)、監測分析系統軟件HTJM-B-6ES及網絡系統組成。 HTJM-B-6E智能數據采集器負責現場信號的采集、預處理及數據存儲。每個智能數據采集器具有兩路互備鍵相輸入和8路振動或模擬量輸入。根據機組測點數量的需要，可以配置多個智能數據采集器。 上位分析計算機(工程師站)配置大容量存貯計算機系統，完成設備運行狀態監視、振動情況分析、歷史數據庫存儲與管理、故障分析等功能。 監測分析系統軟件運行于上位分析計算機(工程師站)上，實現運行設備狀態監測、振動分析、數據庫管理、故障診斷、動平衡、網絡通信等功能。 智能數據采集器與工程師站通過以太網通訊，同時工程師站通過交換機連接到MIS/SIS網絡，便于廠和技術主管及時掌握機組的運行狀態和科學決策。 系統特點 1. 開放式的系統總體設計 HTJM-B-6E系統采用全開放的總體設計思想，軟硬件系統均采用模塊化設計，可根據用戶的需要進行靈活配置。 具有良好的擴展性，可方便地根據用戶監測對象和監測信號的數量進行擴展，監測對象可以從單臺 機組擴展到多臺機組，監測信號可以從振動參量擴展到過程參量及其他參量。 可方便地與電廠計算機系統(DCS、MIS、SIS)進行通訊，實現數據共享。 基于Internet/Ianet技術設計，可方便地利用現有局域網、廣域網和電話網絡資源，形成廠級機組狀態監測網及機組診斷中心。 2. 可靠的硬件設計 基于計算機中斷技術、DMA技術、FIFO技術及模擬數字電子技術開發的硬件系統，保證了數據采集的實時性、準確性和可靠性。 模塊化結構，系統擴展、安裝、維護方便，可靠性高。 采用多重冗余和抗干擾技術，確保系統安全可靠。 數據采集與處理內核CPU處理器采用成熟的586以上的PC104總線工業嵌入式系統。 采集器與工程師站系統之間通過100Mbps高速以太網通信。 基于標準的PC104總線設計的同步數據采集卡，AD芯片速度超過300kHz，采樣精度為16位AD，保證了系統數據準確可靠的運行。 3. 方便的信號連接 對于已裝有TSI系統的機組，HTJM-B-6E與TSI的信號連接采用硬連接通訊方式。 可直接與電渦流傳感器、速度式振動傳感器及轉速傳感器相接，并為傳感器提供工作電源。 可通過串行通訊(RS232、RS485)或以太網從DCS、現場智能儀表通訊得到有關過程參數。 4. 專業實用的軟件設計 模塊化、分布式軟件設計，可以靈活地根據用戶要求進行配置，實現系統功能擴展。 基于Oracle數據庫的數據存儲和管理，支持不同數據格式數據的分布式查詢，可以方便地與其他系統實現數據共享和數據整合。 根據狀態監測和故障診斷的需要，建立了多個獨立的數據庫和事件庫，保證在機組發生異常時能夠提供完整、詳盡的原始數據提供分析診斷。 提供多種專業有效的振動分析手段，對機組運行狀態進行深入分析，提供機組運行狀態報告和分析結果。
