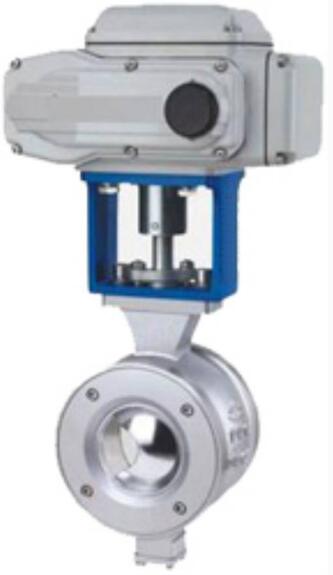

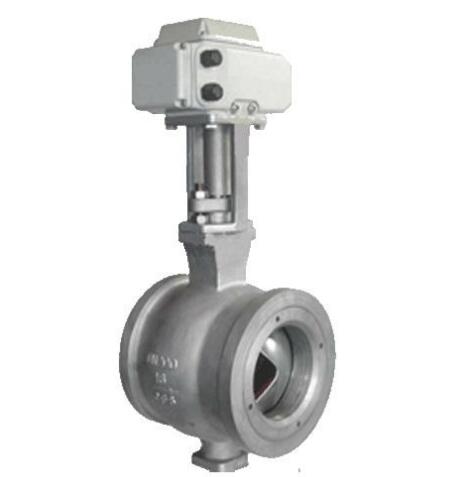

電動V型調節球閥哪家好 山東電動V型調節球閥 電動V型調節球閥廠家 一、電動V型調節球閥是采用引進型電動執行器及V型球閥組成。由于球芯帶有V型結構，對閥座具有剪切作用。因此電動V型調節球閥適用于造紙、化工、冶金等工業企業中含有纖維或微小固體顆粒的懸濁液介質中對有關工藝參數的控制，特別適用于制漿、造紙銷售過程中的紙漿、白水、黑液、白液等懸浮顆粒的流體及濃、濁漿狀流體介質的自動調節。 1、電動V型球閥的V型切口的球芯與金屬閥座之前具有剪切作用，特別適用于含纖維、微小固體顆粒、料漿等介質。 2、電動V型球閥還具有調節并可靠定位能力，流量特性為近似百分比，可調范圍廣。 3、電動V型球閥采用板簧加載的可動閥座結構，閥座與球芯不會產生卡阻或脫離等問題，密封可靠，使用壽命長。 二、電動V型調節球閥 產品特點 1、具有彈性負荷壓力輔助密封座保證閥座與球芯自努至終的緊密接觸。 2、具有整體式的閥體結構，不存在產生潛在泄漏的可能。 3、具有等百分比特性，有很寬的控制范圍和特別穩定的控制過程，可廣泛用應于多種工藝流程中。 4、閥桿和球芯采用漸開線花鍵連接，當齒廓受載時，齒上有徑向力能起自動定心作用，且各齒受力均勻使之強度高、壽命長。 三、電動V型調節球閥 主要技術參數 公稱通徑DN 25 32 40 50 65 80 100 125 150 200 250 300 350 400 額定流量系數Cv 32 43 78 90 160 250 360 610 1120 1850 2950 3700 7195 11466 公稱壓力 PN1.6、2.5、4.0、6.4MPa 強度試驗 2.4～9.6MPa 密封試驗 1.76～7.0MPa 流量特性 近似等百分比、直線特性 閥板轉角（度） 0°～至90°（可調） 允許泄漏量等級 軟密封：零泄露 硬密封：≤額定Cv×0.001% 軟密封：VI微氣泡級，金屬密封：≤額定CV×0.065% 動作時間（S/90度） 8.5～30 36～60 可調節比 250:1 300:1 基本誤差 全行程的≤±2% 回差 全行程的≤±2% 死區 全行程的≤0.8% 控制方式 開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制) 四、電動V型調節球閥 執行器技術參數 執行器類別 引進型YH系列執行器參數 引進型3410R系列執行器參數 引進型YHQ系列執行器參數 電源電壓 標準：220V AC單相 可選：110V AC 單相、380/440V AC 三相、24V/110V/220V AC 輸出力矩 50N·M～2000N·M 50N·M～1500N·M 50N·M～3000N·M 動作范圍 0～90° 0～360° 0～90° 0～90°、0°～270°可選 控制方式 開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制) 動作時間 15秒/30秒/60秒 10秒/15秒/30秒 18S～112S 保護裝置 過熱保護 過載保護 內置過熱保護、過載保護 環境溫度 -30°～60° -30°～60° -20℃～+70℃ 手動操作 同附帶手柄操作 同附帶手柄操作 機械離合機構，配手輪操作 機械限位 電氣、機械二重限位 電氣、機械二重限位 2個外部調整螺栓 防護等級 IP65 IP55 IP65、IP67、可定制IP68 防爆等級 無防爆 ExdⅡ BT4 ExdⅡ BT4,ExdⅡ CT6 位置測量 可選裝開關或電位計 比例控制單元 電位計、比例控制單元 驅動電機 8W/E AC可逆電機 鼠籠式異步電機 進線接口 PE1/2〞進線線鎖 2-PF 1/2〞進線線鎖 2個 PF 3/4” 殼體材料 鋁合金 鋼，鋁合金 鋼，鋁合金，鋁青銅，聚碳酸脂 外涂層 干粉，環氧聚酯，具有防腐功能 采用獨特的電制動線路，因而定位精度高，執行機構靈敏，啟動停止迅速,運行平穩。同時具有抗干擾、抗浪涌電壓、防擊穿能力強的特點 適用于動作頻繁的調節回路，當接通持續率為25%時，每小時動作次數可達630-1200次 五、電動V型調節球閥 主要零件材料 公稱通徑mm DN15-DN300 材料代號 C P R 主要零件 閥體 WCB ZG1Cr18Ni9Ti ZG1Cr18Ni 12Mo2Ti 球體 2Cr13 1Cr18Ni9Ti 1Cr18Ni12MoTi 閥桿 2Cr13 1Cr18Ni9Ti 1Cr18Ni12MoTi 密封圈 增強聚四氟乙烯 對位聚苯 填料 聚四氟乙烯 柔性石墨 適用 工況 適用介質 蒸汽、水、油品 醋酸類 適用溫度 -28℃ - 300℃ 六、電動V型調節球閥 產品選型 （1）閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。 （2）執行器參數：電源電壓、控制方式、控制信號(4-20mA,1-5V)、作用方式(電-開式，電-關式)
