產品概述

LHS341X、LHS941X型手動、電動活塞式調流調壓閥是一款根據流體力學特性而開發出來的調速調壓型閥門。在電站、引水、供水等領域得到了廣泛的應用。該閥不但適用于清水，對于天然江河湖泊水、輕度污水具有良好的耐受能力。從設計結構和材料選用上解決了多年來流量調節閥易結垢，卡阻，驅動裝置偏大的難題。


產品參數


公稱通徑：DN350-700mm


公稱壓力：1.0、0.6Mpa


適用溫度：0～+80 ℃ 、


適用介質：水、飲用水、污水


執行標準：法蘭壓力 DIN2501 ，法蘭連接 DIN2532，閥體長度 DIN3230，試驗壓力 DIN3230


零部件材質:


閥體 球墨鑄鐵


活塞 奧氏體不銹鋼1.4301


活塞驅動曲柄軸 不銹鋼2Cr13


軸承 青銅


密封圈 NBR


連接螺栓 不銹鋼1Cr13


產品特點


采用為活塞式結構，活塞式控制閥調節機構應為曲柄滑塊機構,關閉件滑塊為圓筒或錐形的活塞?？稍陂y體內圓筒里由導軌引導沿管路中心作軸向運動，因而改變流道面積，以實現調節流量及減壓功能。與管道的連接形式為法蘭連接。


由閥體、活塞、曲柄、連桿、消能裝置、閥桿、軸套、閥座、密封圈等主要部件組成。


閥體為流線形軸對稱流道，流體在閥體內能被很好地?zé)o紊流引導，能顯著降低閥門的噪聲和振動。保證閥門在高壓差下也具有良好的抗氣蝕特性，其允許氣蝕系數應不大于0.4。


具有優良的線性調節性能，以便控制系統通過出口壓力變送器的反饋信號調控閥門，保持出水壓力的恒定。


具有可靠的密封性能，在調節閥處于全關狀態下，保證無任何滲漏；在正常運行工況下，無卡阻和有害振動現象，確保設備安全可靠運行。使用壽命長。有良好的抗阻塞能力?？蛇m用于有泥沙及小顆粒雜質的流體。在較大工作壓差和動水啟閉運行工況下，保證整體抗推力安全可靠，不發生有害的振動。

可采用驅動方式為電機驅動。電機驅動裝置應具有良好的防水性能，應動作靈活、安全可靠，手動操作力矩滿足國家標準。其中電動裝置包括電機、減速蝸輪、機械限位調節機構、力矩控制機構、行程控制機構、開度指示機構和手動電動轉換裝置。

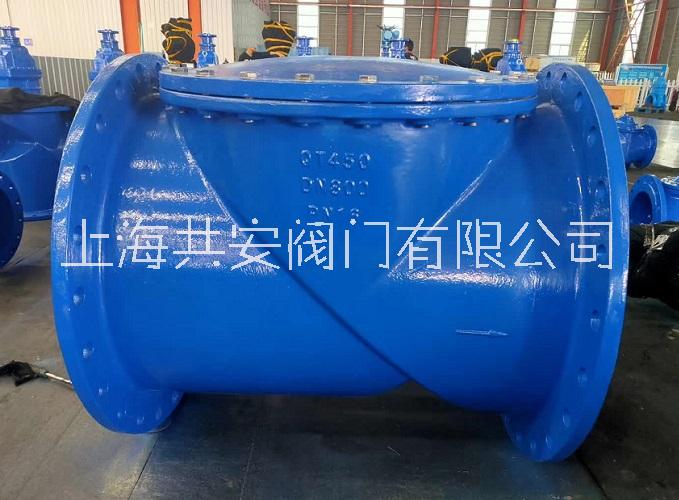

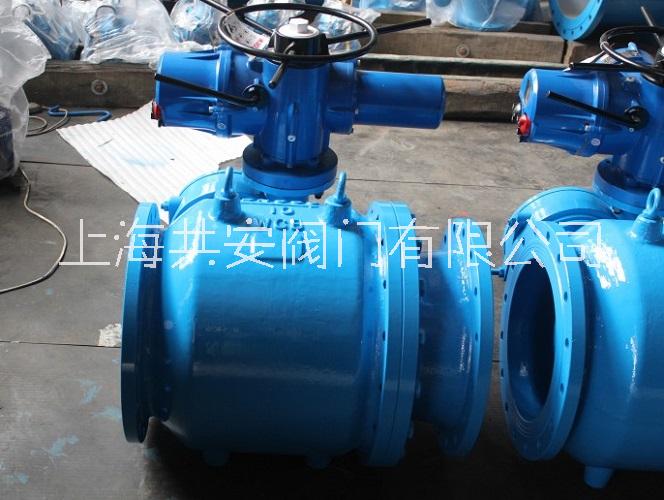

活塞式調壓調流閥圖片
