交通信號燈桿，八角交通信號燈桿的加工說明：
一、八角監控立桿
加工材質：立桿鋼材材質選用優質國際標注低硅低碳高強度Q235，尺寸規格可根據用戶要求加工，預留設備支架。底部法蘭厚度≥14mm，抗風能力強、強度高、承載大。 設計結構：立桿結構基礎結構尺寸計算，依照客戶確定的外觀形狀及廠家的構造參數按抗震5級、抗風力 8級設防。
焊接工藝：電焊焊接，焊縫平整，無任何漏焊。
表面處理：鍍鋅和噴塑。采用去油、磷化、熱浸鋅工藝，使用壽命大于10年。表面光滑一致，色澤均勻，無磨損脫落現象。
立體觀感：監控桿整桿采用一次折彎工藝，造型及尺寸符合用戶要求，選徑合理，桿體可選外形： 等徑、錐型、變徑 ，流暢和諧，美觀大方。無橫向焊縫。 垂直度檢驗：立桿立直后，垂直度檢驗，偏差不超過0.5%。 品牌： 翔龍 型號： JT-015 材質：
鋼板
規格：
客戶自定3
表面處理： 熱鍍鋅 旋轉范圍： 360度
適用范圍： 高速路 三岔口 十字路口 安裝方式： 柱裝
二、八角監控立桿

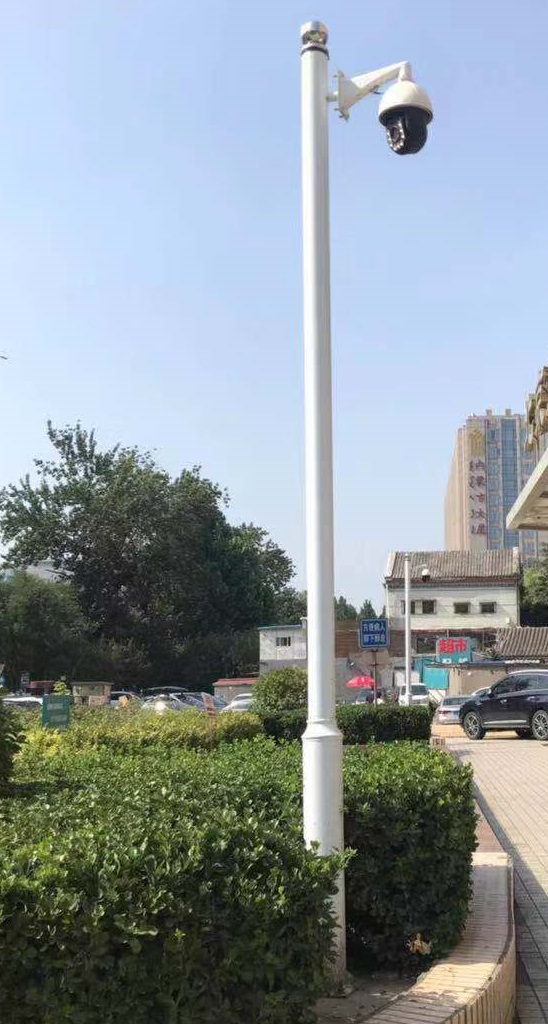

1、監控桿是用于室外監控?cái)z像機安裝的柱狀支架道路監控通常使用高度６米橫臂1米來進行制作。沒有特殊情況所有監控立桿預埋件混凝土為C25砼，所配鋼筋符合及受風要求。其中水泥為425號普通硅酸鹽水泥?；炷恋呐浔群妥钚∷嘤昧繎?yīng)符合GBJ204-83的規定；
2、監控桿必須有良好接地好加引線導入地下（建議導電不走桿體），其接地電阻小于４歐
3、預埋件地腳螺栓法蘭盤以上的螺紋包扎良好以防損壞螺紋。根據預埋件安裝圖正確放置監控立桿預埋件，保證支臂桿的伸出方向與行車道垂直（或按工程師要求）地腳螺栓作為主筋；
4、監控桿基礎的混凝土澆注面平整度小于5mm/m盡量保持立桿預埋件水平。預埋件法蘭盤低出周圍地面２０~３０ mm，再用C25細石砼把加強肋蓋住，以防止積水；
5、桿旁、控制箱旁、電纜拐彎處、電纜管直線長度超過50米時或兩端電纜管不在同一平面相距100
mm以上時，必須設置手孔井。手孔井的內圍尺寸要求為500（長）×500（寬）×600（深）MM，用礫石鋪層作為滲水用；手孔井四壁必須抹水泥沙漿。

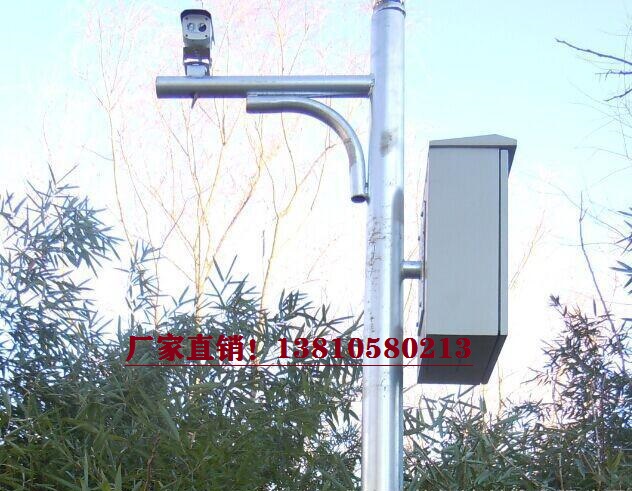

6、控制箱由設備廠家根據所需容量配備，外殼采用優質冷軋鋼板壁厚不小于１.２ｍｍ外表噴室外塑粉并做好防水防盜及散熱。
7、結構用鋼不得影響材料和機械性能的裂紋、分層、重皮、夾渣等缺陷麻點或劃痕的深度不得大于鋼材厚度負公差的1/2，且不應大于0.5mm。
8、設計依據：設計風載：２３ｍ/ｓ2，疲勞壽命：30年，按國家標準版本《碳素結構鋼》、《電氣裝置安裝工程電纜線路施工及驗收規范》、《鋼結構工程施工及驗收規范》、《鋼筋混凝土工程施工驗收規范》等相關規范進行施工。
監控八角桿安裝規范
1、基礎的鋼筋籠應臨時固定，同時確保鋼筋寵的基礎頂板平面水平，即用水平尺在基礎頂板垂直兩個方向測量，觀察其氣泡必須居中；監控立桿預埋件基礎混凝土澆搗必須密實，禁止混凝土有空鼓；
2、施工時要在預埋管口預先用塑料紙或其它材料封口，以防止混凝土澆搗時混凝土漏入預埋管中，造成預埋管堵塞；基礎澆搗后，基礎面必須要高于地平面5MM～10MM；混凝土必須要養護一段時間，以確?；炷聊苓_(dá)到一定的安裝強度。
3、每一根金屬立桿都必須接地，其接地電阻小于４歐；各立桿基礎具體數據視現場施工需要為準。
八角監控桿工藝流程：
（1）下料→（2）折彎→（3）焊接→（4）修補打磨→（5）整形→（6）齊頭→（7）裝底板→（8）焊底板→（9）開門→（10）焊門條、電器條、鎖底→（11）彎叉→（12）鍍鋅→（13）噴塑→（14）總檢→（15）發貨
三、常用監控立桿規格表 DH-L型立桿型立桿規格表 DH-L型立桿規格 上下直徑壁厚 1、監控桿L型4米 立桿
160mm—200mm 120mm—180mm 6.0mm-4.0mm
橫臂130mm—80mm140mm—100mm 3.5mm-5.0mm
2、監控桿L型5米 立桿
200mm—240mm 180mm—220mm 6.0mm-5.0mm 橫臂140mm—100mm
160mm—110mm 3.5mm-5.0mm
3、監控桿L型6米 立桿
240mm—260mm 200mm—240mm 6.0mm-5.0mm 橫臂230mm—100mm
200mm—110mm 3.5mm-5.0mm
4、監控桿L型8米 立桿
220mm—280mm 280mm—320mm 6.0mm-8.0mm 橫臂230mm—100mm
200mm—110mm 6.0mm-4.0mm
5、監控桿L型10米 立桿
280mm—320mm 260mm—340mm 6.0mm-8.0mm 橫臂240mm—100mm
260mm—110mm 6.0mm-4.0mm
6、監控桿L型12米 立桿
280mm—320mm 300mm—300mm 6.0mm-8.0mm 橫臂260mm—100mm
280mm—110mm 6.0mm-5.0mm
