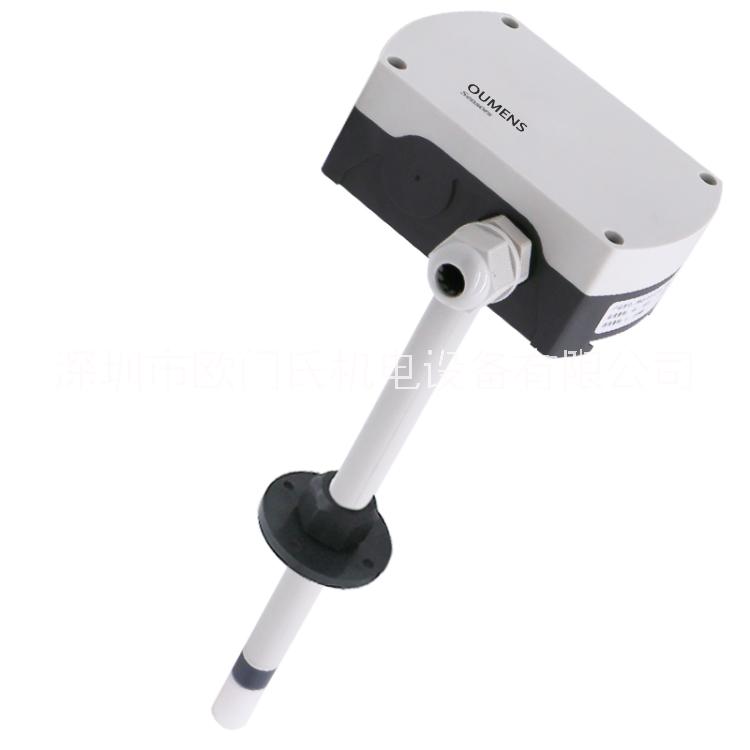

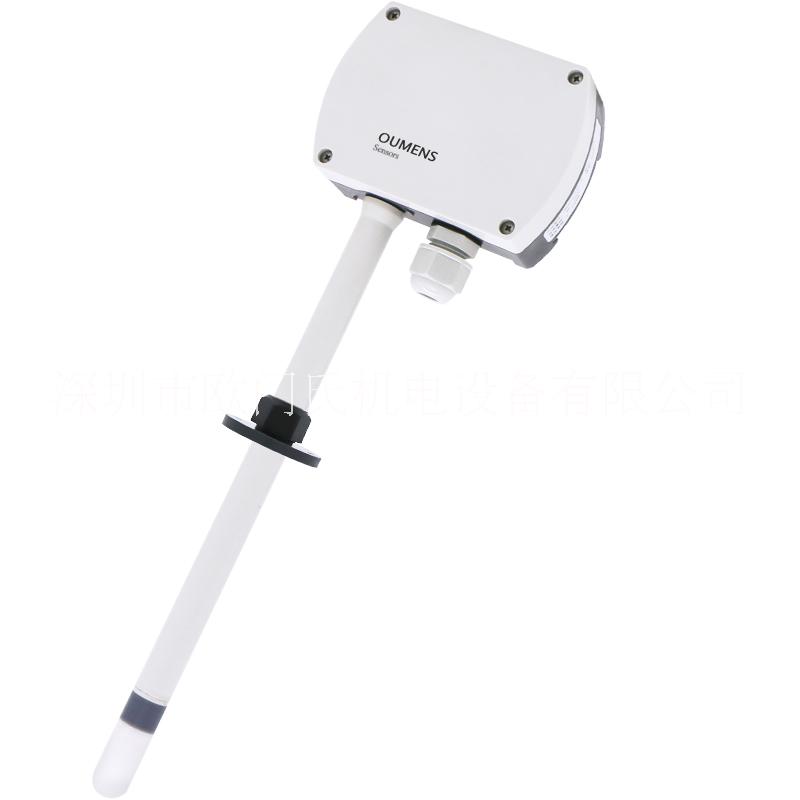

0-10V帶數字顯示4-20mA風管道型溫濕度變送器RS485插入式溫濕度傳感器

歐門氏MCWS20風管型插入式溫濕度變送器采用高精度溫濕度集成芯片，適用于室內環境溫濕度測量，可選LCD液晶顯示。傳感器工作的溫度范圍寬至-40-125℃并可通過內置拔碼開關自由設定，防護可達IP65。濕度測量范圍0-RH，可選輸出信號: 4～20mA/0(1)～5VDC/0(2)～10VDC/RS485（Modbus），供電電壓12～24VDC；低漂移，響應速度快寬；電壓供電、非線性修正、精度高；體積小、重量輕、安裝方便；防雷擊、抗干擾能力強；是工業自動化、樓宇自控、暖通空調自控領域可靠的溫濕度測量?jī)x表。

MCWS20風管型插入式溫濕度變送器技術參數：

·測量介質：空氣（與接觸材質兼容）

·顯示類型：LCD液晶顯示帶背光

·測量范圍：-40-125℃（詳見溫度量程拔碼開關設置示意圖）；0-RH

·供電范圍：24VDC（電流/電壓輸出型）；12～24VDC（RS485輸出）

·輸出信號：4～20mA、RS485（標準的Modbus-RTU協議）、可定制0-5VDC、0-10VDC

·精度等級：±0.5℃；±3%RH、±5%RH（5%～95%RH）

·環境溫度：-40～85℃

·穩定性能：±0.5% FS/年

·防護等級：IP65

·功率：電流型≤0.02Us(W) 電壓型≤0.008Us(W) 數字型≤0.015Us(W) 注:Us=供電電壓

·負載特性：電流型負載≤{（Us-7）÷0.02（Us=供電電壓）}Ω  電壓型負載≥100kΩ

MCWS20風管型插入式溫濕度變送器外形尺寸圖：

MCWS20風管型插入式溫濕度變送器接線圖：

※溫度量程拔碼開關設置說明：

  RS485數字信號輸出溫度量程默認為-40-125℃對應輸出數據為0-1650,不可通過拔碼開關設定,如有特殊需求訂貨時請注明；

  0-10V/4-20mA電壓/電流型輸出的溫度量程可通過內部電路板上的拔碼開關自由設定，有八個量程可選，出廠默認-40-100℃；

 MCWS20風管型插入式溫濕度變送器底面安裝型與測面安裝型圖示：

MCWS20風管型插入式溫濕度變送器選型表：

※安裝事項：

·溫濕度變送器背面配有導軌安裝板、自攻螺絲釘及塑料膨脹管，可以直接墻面安裝，也可以DIN導軌安裝；

·安裝高度為人體坐高或主要要求測量的環境區域；

·安裝時應盡量垂直放置安裝，保證傳感器在變送器的下方，避免因?yàn)閮A斜導致雨水倒灌；

·避免在易于傳熱且會直接造成與待測區域產生溫差的地帶安裝，否則會造成溫濕度測量不準確；

·變送器及導線應遠離高電壓、電磁干擾嚴重的地方；盡量遠離大功率干擾設備，以免造成測量的不準確，如變頻器、電機等；

·確認電源電壓是否正確，電源正、負極與產品正、負接線端對應；

·避免安裝在易磕碰位置，以免損壞產品；

·防止化學試劑、油、粉塵等直接侵害傳感器，勿在結露、極限溫度環境下長期使用，請勿進行冷、熱沖擊；

·過濾器可在使用2-3個月后拆卸對過濾網進行清洗，以保持測量介質流通正常，保證測量準確性。
