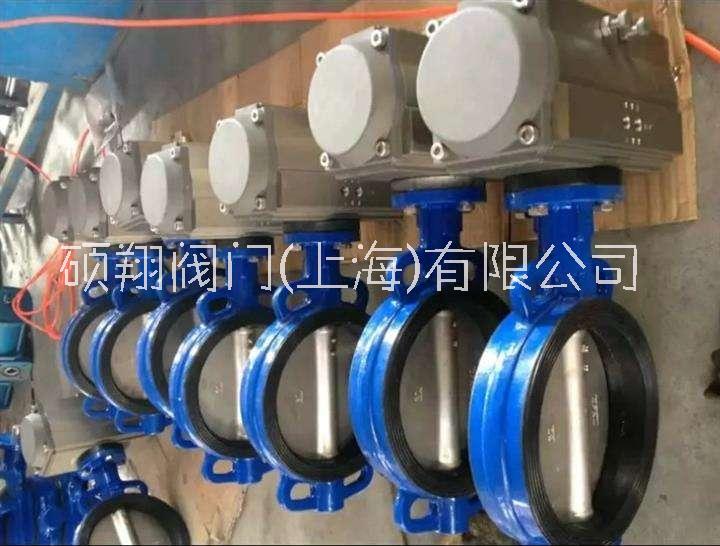

襯膠蝶閥D341XD371X

[D341X襯膠法蘭蝶閥

D371X對夾蝶閥

D371XP襯膠不銹鋼蝶

D341XP襯膠不銹鋼蝶]

上海市襯膠蝶閥廠家

價格： 電議

物流： 上海市奉賢區| 賣家支付運費

可銷售總量： 10000件

手機： 15618637748 郵箱： 2179629483@qq.com

傳真： 021-37570527 地址： 上海市上海市

在線詢盤聯系廠家：15618637748 021-37570528

在線詢盤

提交詢盤信息，一呼百應會為您匹配更多優質、合適的供應商！

*采購產品：

信息不能為空！請?zhí)顚懀?/p>

*采購量/單位：

采購量不能為空！

*期望價格：

元

價格不能為空！

*報價截止日期：

截止日期不能為空！

*聯系人：

聯系人不能為空！

*聯系電話：

聯系電話不能為空！

[D341X襯膠法蘭蝶閥 D371X對夾蝶閥 D371XP襯膠不銹鋼蝶 D341XP襯膠不銹鋼蝶]

我想要了解：

產品價格更多商品信息

請輸入您要咨詢的問題：

您的聯系方式：

郵箱：

手機：

詳細信息（襯膠蝶閥D341XD371X）

品牌： 其他
型號： D341X/D371X/D341XP/
加工定制： 否
結構形式： 垂直板式
材質： 球墨鑄鐵
連接形式： 其他
適用介質： 弱酸堿介質
壓力環境： 常壓
工作溫度： 常溫
標準： 國標
流動方向： 雙向
驅動方式： 其他
零部件及配件： 閥桿
用途： 流量控制
類型(通道位置)： 直通式
口徑： DN40----DN1200
公稱通徑： DN40---DN1200
安裝尺寸： GB
規格： DN40--DN1200
襯膠： 耐磨密封

上海碩翔閥門生產的襯膠蝶閥的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著閥桿軸線旋轉，旋轉角度為0°~90°之間，旋轉到90°時，閥門處于全開狀態。本類閥門在管道中一般應當水平安裝。

上海碩翔閥門生產的襯膠蝶閥性能特點：襯膠蝶閥作為一種用來實現通斷及流量控制的部件管路系統，得到了極為廣泛應用于石油，化工，冶金，水利，電力的許多領域。它一直已知蝶閥技術，它封形成封閉的結構，密封橡膠，PTFE材料等。自的限制，適用于高溫，高壓和耐腐蝕性，耐磨性和其他行業的結構?，F(xiàn)有一種比較的三偏心蝶閥的一塊金屬密封蝶閥，閥體和閥座組件，座椅密封表面層堆焊耐溫，耐蝕合金材料。固定在閥板的多層軟疊環，在與傳統的溫度高，操作簡便，啟閉無摩擦比較此蝶閥，封閉的力矩增大傳輸來補償密封，提高了蝶閥的密封性能及延長使用壽命的優點。

上海碩翔閥門襯膠蝶閥特點

1、設計新穎、合理、結構獨特，重量輕，啟閉迅速。

2、操力矩小，操作方便，省力靈巧。

3、可以任何位置安裝，維修方便。

4、密封件可以更換，密封性能可靠達到雙向密封零泄漏。

5、密封材料耐老化、耐腐蝕，使用壽命長等特點。采用標準

上海碩翔閥門襯膠蝶閥執行機構

襯膠蝶閥采用新型系列AT型氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪傳動，安全可靠；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式。

1、齒輪式雙活塞，輸出力矩大，體積小。

2、氣缸選用鋁金材料，重量輕、外形美觀。

3、可在頂部、底部安裝手動操作機構。

4、齒條式連接可調節開啟角度、額定流量。

5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。

6、IS05211標準連接為產品的安裝更換提供了方便。

7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門同步精度。

上海碩翔閥門使用時注意的問題

襯膠蝶閥在使用過程中仍然存在以下幾個問題：增大來補償密封，提高了蝶閥的密封性能及延長使用壽命的優點。

一、由于多層軟硬疊式密封圈固定在閥板上，當閥板常開狀態時介質對其密封面形成正面沖刷，金屬

片夾層中的軟密封帶受沖刷后，直接影響密封性能。

二、受結構條件的限制該結構不適應做通徑DN200以下閥門，原因是閥板整體結構太厚，流阻大。

三、因襯膠蝶閥的原理，閥板的密封面與閥座之間的密封是靠傳動裝置的力矩使閥板壓向閥座。正流狀態時，介質壓力越高密封擠壓越緊。當流道介質逆流時隨著介質壓力的增大閥板與閥座之間的單位正壓力小于介質壓強時，密封開始泄漏。

高性能襯膠蝶閥，

其特征在于：所述閥座密封圈由軟性T形密封環兩側多層不銹鋼片組成。

閥板與閥座的密封面為斜圓錐結構，在閥板斜圓錐表面堆焊耐溫、耐蝕合金材料；固定在調節環壓板之間的彈簧與壓板上調節螺栓裝配一起的結構。這種結構有效地補償了軸套與閥體之間的公差帶及閥桿在介質壓力下的彈性變形，解決了閥門在雙向互換的介質輸送過程中存在的密封問題。

采用軟性T型兩側多層不銹鋼片組成密封圈，具有金屬硬密封和軟密封的雙重優點，無論在低溫和高溫情況下，均具有零滲漏的密封性能。試驗證明池正流狀態（介質流動方向與蝶板轉動方向相同）時，密封面的壓力是傳動裝置的力矩和介質壓力對閥板的作用產生的。正向介質壓力增大時閥板斜圓錐表面與閥座密封面擠壓越緊，密封效果越好。

當逆流狀態時，閥板與閥座之間的密封靠驅動裝置的力矩使閥板壓向閥座。隨著反向介質壓力的增大，閥板與閥座之間的單位正壓力小于介質壓強時，調節環的彈簧在受載后所儲存的變形能補償閥板與閥座密封面的緊壓力起到自動補償作用。

因此本實用新型不像現有的技術那樣，在閥板上安裝軟硬多層密封圈，而是直接安裝在閥體上，在壓板和閥座中間增設調節環是十分理想的雙向硬密封方式。它將可取代閘閥、及球形閥

上海碩翔閥門襯膠蝶閥的產品分類

1、按結構形式分類

(1)中心密封蝶閥

(2)單偏心密封煤閥

(3)雙偏心密封蝶閥

(4)三偏心密封跺閥

2、按密封面材質分類

(1)軟密封蝶閥。

1)密封副由非金屬軟質材料對非金屬軟質材料構成。

2)密封副由金屬硬質材料對非金屬軟質材料構成。

(2)金屬硬密封蝶閥。密封副由金屬硬質材料對金屬硬質材料構成。
