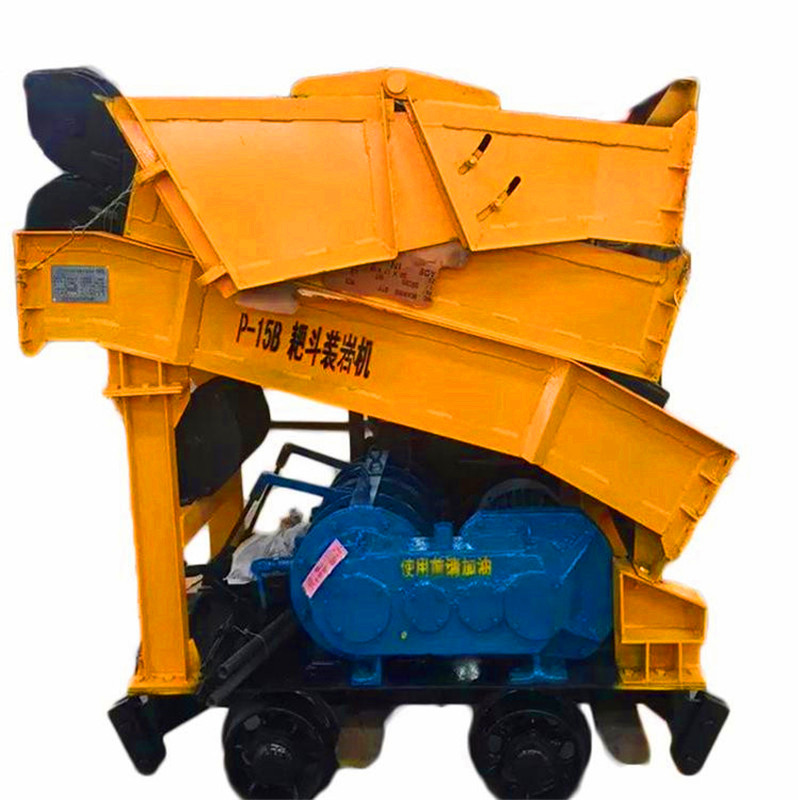

P-30B耙斗裝巖機 煤礦冶金裝載作業設備 煤礦用扒渣運輸裝巖機質優價廉

耙斗機產品特點

耙斗機主機部分采用行星輪傳動，該系列耙斗裝巖機具有裝巖效率高，結構簡單，可靠性好，操作方便，適用范圍廣等特點。耙斗裝巖機不僅用于平巷，而且可以在30度以下斜巷使用，是提高掘進速度，實現巷道掘進機械化的一種主要機械設備。 耙斗裝巖機帶有氣動推車缸，礦車裝滿后，可用風動推車缸將重車推出，以減輕工人的勞動強度，縮短調車時間，提高掘進速度。

P-15B耙斗裝巖機介紹

P-15B型耙斗裝巖機用于小煤礦和大礦采區巷道掘進時配合MGC1.1固定車箱式礦車或箕斗進行裝載巖石、半煤巖之用，適用于凈高大于1.9米，凈斷面為4.5米以上的巷道?？稍诎朊簬r或巖巷中使用，既可用于平巷也可用于上下山掘進工作面裝巖等，如增添尾輪兩只，就可在拐彎巷道進行掘進裝巖工序間平行作業。它不僅可以在平巷中使用，而且可以在傾角小于30度的斜巷或拐彎及拐彎角度達到90度的巷道中使用，并且還能同時進行掘進工序的平行作業，提高掘進速度。

P-15B耙斗裝巖機型號意義

型號：P-15B耙斗裝巖機；

P——耙斗裝巖機；

15——耙斗容積為0.15m3；

B——隔爆型

P-15B耙斗裝巖機結構特點

P-15B耙斗裝巖機具有生產效率高、結構簡單、操作方便等特點。P-15B型耙斗裝巖機的電氣設備（包括電動機）、按扭開關、磁力啟動器、照明燈等均可選用隔爆式，才可以在有瓦斯及粉塵危險的礦井中使用。

P-15B耙斗裝巖機主要由固定楔、尾輪、耙斗、傳動部分（包括操縱機構、臺車、絞車）、導向輪、料槽（進料槽、中間槽、缷料槽）以及電氣部份等主要部件組成。

P-15B耙斗裝巖機主要參數

生產率（m3/h）：15；

耙半容積（m3）：0.15；

絞車型式：行星齒輪雙滾筒絞車；

工作滾筒牽引力（kN）：12.3；

空程滾筒牽引力（kN）：8.8；

主繩牽引速度（m/s）：1.1；

尾繩牽引速度（m/s）：1.7；

鋼絲繩直徑（m/s）：12.5；

外形尺寸長×寬×高：4700×1170×1750。

P-30B耙斗裝巖機介紹

P-30B耙斗裝巖機適用于凈高2米以上(凈斷面6平方米以上)的巷道選用。

P-30B耙斗裝巖機型號意義：

型號：P-30B耙斗裝巖機；

P——耙斗裝巖機；

30——耙斗容積為0.30m3

B——隔爆型。

P-30B耙斗裝巖機參數

生產率（m3/h）：30-50

耙半容積（m3）：0.3

絞車型式：行星齒輪雙滾筒絞車

工作滾筒牽引力（kN）：13.23-19.11

空程滾筒牽引力（kN）：9.48-13.64

主繩牽引速度（m/s）：0.85-1.22

尾繩牽引速度（m/s）：1.18-1.7

鋼絲繩直徑（m/s）：12.5

外形尺寸 長×寬×高：6600×1500×1950

P-30B耙斗裝巖機操作

1、司機操作前要行培訓，掌握設備的基本性能和操作要領，未經培訓者不得操作耙?guī)r機。

2、開車前要先發出信號，待人員全部撤至安地點后才能操作耙?guī)r機。

3、起動設備，拉緊主繩滾筒的操作手柄，耙斗開始耙矸，待矸石到達卸載口后立即拉緊尾繩的操作手柄，使耙斗返回耙矸地點，重新耙?guī)r。

P-30B耙斗裝巖機結構及工作原理：

在P-30B耙斗裝巖機的臺車上，安裝有絞車的兩個滾筒，它們在電動機的驅動下，分別牽引著主繩和尾繩，通過主繩和尾繩操縱著耙斗作往復運動，由簸箕口擋板導向，將巖石扒進進料槽內，經過中間槽，在卸載槽尾部的卸料口把礦石卸入下面的礦車之中，如此反復，將礦車裝滿，從而實現裝巖。
