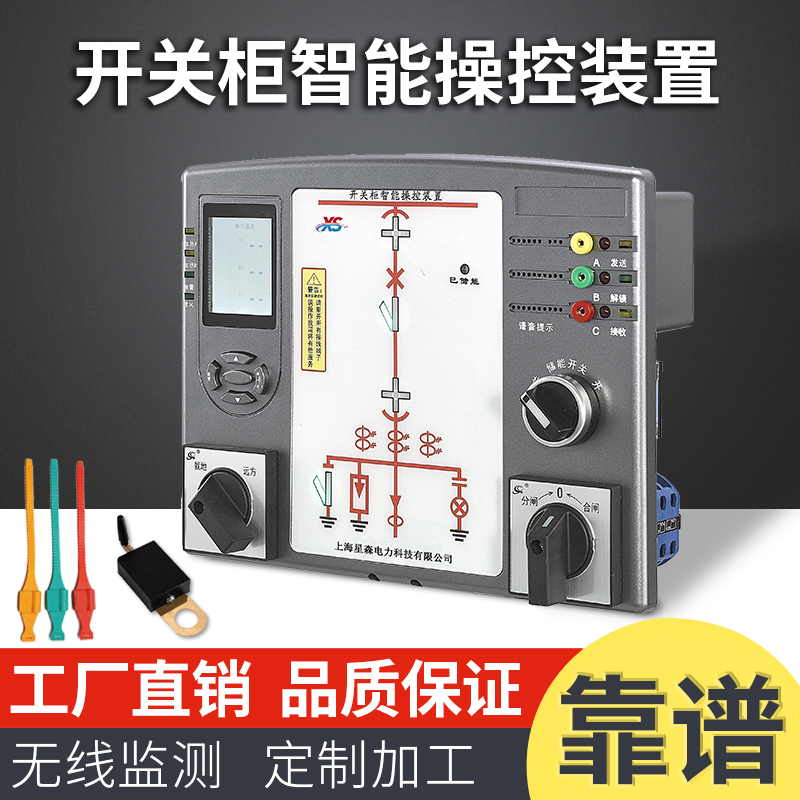

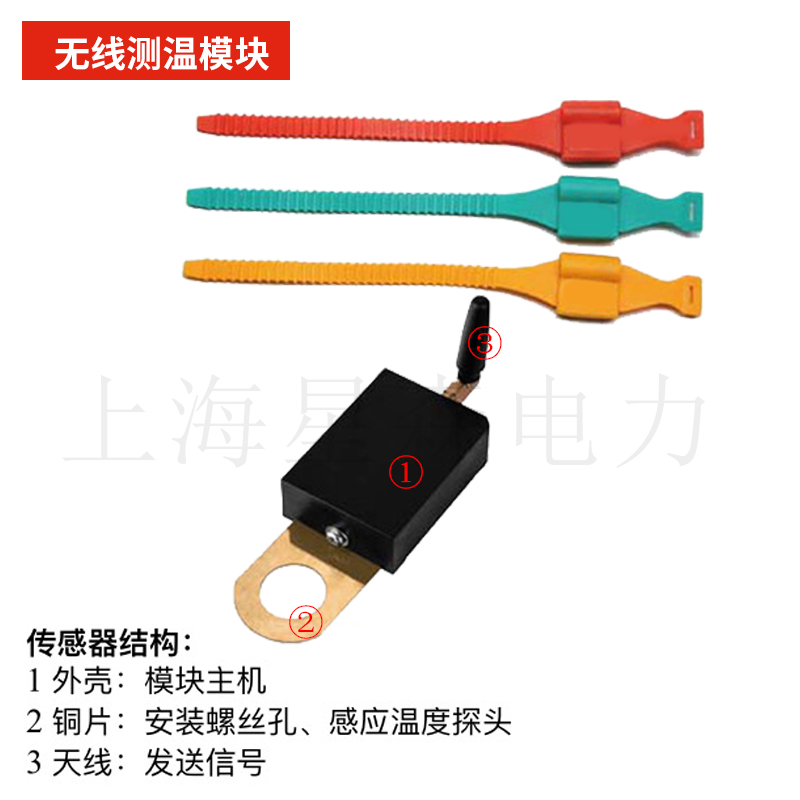

開關柜智能操控裝置

（液晶顯示）

操

作

手

冊

（使用前請詳細閱讀此操作手冊）

目  錄

一、概述.................................................... 1

二、技術指標................................................ 1

三、模擬顯示部分與功能...................................... 2

3.1 斷路器狀態顯示....................................... 2

3.2手車位置顯示.......................................... 2

3.3接地開關位置顯示...................................... 3

3.4彈簧儲能顯示.......................................... 3

3.5帶電顯示及閉鎖功能.................................... 3

3.6自動加熱控制...................................... 3

3.7智能語音防誤提示功能.................................. 3

3.8轉換開關功能.......................................... 3

3.9溫濕度傳感器斷線報警功能.............................. 3

3.10通訊功能............................................. 3

3.11溫濕度顯示........................................... 3

3.12設置說明............................................. 4

四、安裝方式................................................ 6

五、電氣接線圖 ............................................. 7

六、運輸與貯存 ............................................. 7

七、保修期限及訂貨說明...................................... 7

一、概述

開關柜智能操控裝置，功能強大、用于0.4kV-35kV 戶內開關柜，取代現有的一次回路模擬圖、溫濕度控制器，高壓帶電閉鎖裝置，全功能語音防誤提示和告警，配有合閘、分閘、儲能、遠方/就地、照明開關。 LCD顯示器，顯示當前溫度、濕度值。可選RS485通訊接口，通訊協議為MODBUS通訊協議或其它通訊協議(選配)。適用于中置柜、手車柜、固定柜、環網柜等多種開關柜。同時本裝置外觀精致，美觀、簡化、美化了開關柜面板，有效地提升開關柜品質。

二、技術指標

工作電源:：AC85～265V/DC110～300V

     工作環境溫度：－20℃～＋70℃

工作環境濕度：≤95％RH

     溫度測量范圍：－20℃～＋80℃

     濕度測量范圍：20％-99％RH

加熱輸出口：有源輸出

報警輸出口：無源輸出

閉鎖輸出口：無源輸出

介質強度：≥AC2000V

絕緣性能：≥100MΩ

溫度精度：≤±1℃

濕度精度：≤±2％RH

動態閃爍頻率：1次/秒

RS485通訊距離：≤1200米

開關量輸入端子和LED數碼顯示關聯關系：動態配置

抗電磁干擾性能：符合IEC255－22的標準規定
