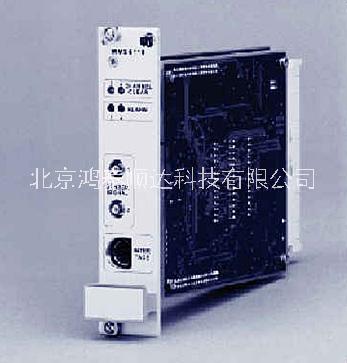

雙通道軸振動測量模塊             型號:MMS6110

特色:

雙通道軸振動測量模塊，監測軸的徑向相對振動。
可在運行中更換，可單獨使用，冗余電源輸入。
擴展的自檢功能，內置傳感器自檢功能，口令保護操作級。
適用渦流傳感器PR642./..系列加前置器CON0X1。
RS232/485端口用于現場組態及通訊，可讀出測量值。
內置線性化處理器。
記錄和存儲最近一次起/停機的測量數據。

功能及原理：

MMS6110 為雙通道軸振動測量模塊，可以用渦流傳感器測量軸的徑向振動來監測和保護各種類型的渦輪機械，如：汽輪機、燃汽輪機、壓縮機、風扇、齒輪箱、鼓風機、離心機等。
傳感器的輸出，即模塊的輸入代表傳感器前端到軸表面的間隙。
信號由一個與靜態間隙成正比的靜態分量和一個與軸振動成正比的動態分量疊加而成。MMS6110模塊將每個通道的信號的兩個分量分離，再根據組態中設置的工作模式將其轉換成標準信號輸出。
模塊的其它部分提供報警、傳感器供電、模塊供電、通道和傳感器的檢測以及信號濾波等功能。內置微處理器，可以通過現場便攜機或遠程通訊總線設置工作方式和參數、讀取所有測量值、進行頻譜分析。
最后一次起/停機過程存儲在模塊中，可以通過計算機顯示。

技術參數：

傳感器輸入： 兩個獨立的渦流傳感器輸入，與電源輸入之間電隔離。
輸入阻抗： > 100 kΩ
輸入電壓范圍：0 … -22 V dc
輸入頻率范圍：1/5…50…2000Hz
測量范圍 ： 400…8000 mV，可用組態軟件連續調整。
傳感器供電 ：
每個通道一個獨立帶緩沖的傳感器供電，與系統電壓及供電電源之間電隔離，開路和短路保護。
額定電壓：-28 V dc
額定電流：20mA/35mA
控制輸入：
兩個通道共用的二進制輸入，控制光耦輸出是否導通，用于通道或模塊禁止。
在起/停機時可通過一個1.000…4.999 的因子擴展測量范圍，以改變報警值，24V邏輯。
輸入阻抗 ：> 10 kΩ
鍵相脈沖輸入： 每轉一個脈沖，用于系統控制，24V 邏輯。
輸入阻抗： > 10 kΩ
脈沖持續時間：最小10微秒。

測量模式：

利用外接便攜機通過模塊前面板上的RS232端口，或通過RS485通訊總線對每個通道分別組態，各個通道可組態成不同的測量模式。
測量模塊可在運行期間變更組態（模塊功能中斷大約15秒）。

每個通道的測量模式：
測量相對徑向軸振動，如水平、垂直方向的相對徑向軸振動：
Sop(零峰值)；Spp(峰峰值)
測量徑向軸位移，如徑向軸位置。
兩個通道結合使用的模式：
測量相對軸振動的值：
如矢量振動，或水平和垂直振動的大值輸出，兩個傳感器成90°安裝。
Smax 參照 DIN 45670A
Sppmax參照 DIN 45670B；VDI 2059
Sopmax參照 VDI 2059
Max（Sxpp；Sypp）參照 API 670


限值檢測：

每個通道有兩個報警值可調。報警可以被通道正常/電路故障功能或一個外部輸入閉鎖。每次下載新的組態后，報警將被阻斷15秒。
可調整范圍： 滿量程的5%…
分辨率和重復率： 滿量程的1‰
延時時間： 1－2－3－4－5－6秒可選
開關特性： 在信號上升時有效
開關遲滯： 滿量程的5%，可調（只在信號值下降時有效）
輸出： 光耦輸出，通過模塊后面的端子輸出。
Umax=35 V dc ；Imax=200 mA

模塊/傳感器檢測：

模塊有通道正常/電路故障檢測系統，內部的模塊監測電路可以不間斷地監測下列情況：

傳感器信號在預置范圍內。
傳感器與模塊之間的連接電纜"OK"（沒有短路或斷路）。
系統供電電壓在預置范圍內。
組態和參數設置的正確性。
沒有超出測量范圍。
內部溫度不過載。
系統看門狗。

當傳感器從"故障"狀態轉到"OK"狀態，或在更換模塊后，模塊有15秒的延時時間。"通道正常"狀態可由模塊前面板的綠色發光二極管顯示：在通道故障時，發光二極管熄滅；在延時期間，發光二極管閃爍。通道的狀況也能以一個二進制的數輸出，每個通道一個。通道故障的原因可以通過通訊總線讀出，使維護人員及時處理問題。

模塊后部的測量信號輸出:

后部為端子連接器：48芯，參照DIN 41612。
RS485通訊接口
兩個獨立的電流輸出：

每個通道一個0/4…20mA輸出，與選擇的工作模式成正比（例如：軸振動幅值 S1op），可組態，開路和短路保護。
允許負載：< 500 Ω
精度：滿量程的±1%
時間常數：0…10秒；設定步長為1秒，每個通道獨立設置。
兩個獨立的電壓輸出：

每個通道一個0…+10 V輸出，與所選工作模式成正比（例如：軸振動幅值S1op），開路和短路保護。
負載阻抗：> 10 kΩ

兩個獨立的電壓輸出：

每個通道一個0…20 Vpp輸出，與信號的交流分量成正比，開路和短路保護。
允許負載：> 10 kΩ
頻率范圍：0.1Hz…16 kHz （±20%/-3dB）
兩個獨立的電壓輸出：

每個通道一個0…10 V dc輸出，與信號的直流分量成正比，開路和短路保護。
允許負載：> 10 kΩ
精度：滿量程的±1%

模塊前面板上的參數:

兩個獨立的電壓輸出：
通過SMB接口可以得到傳感器輸入信號，每個通道一個。
范圍：-1…-24V
負載：> 100 kΩ
頻率范圍：0…16kHz; ±20% 。
兩個綠色發光二極管： 分別指示通道1/通道2的"通道正常"狀態。
兩個紅色發光二極管： 分別指示通道1/通道2的"報警"和"危險"。
一個用于組態的RS232通訊接口
注意： 按標識拔出和插入模塊。

電源要求:

兩路電源輸入，內部通過二級管相互隔離。
供電電壓：18…24…31.2 V dc （參照 IEC 654－2級 d.c.4）
功率消耗：6W （24V時，電流250mA）
如果是其它類型的供電系統，可以按需要訂相應的供電電源。
