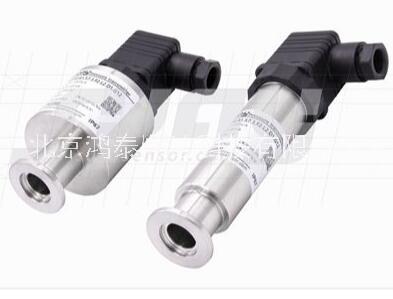

MTPFU系列精巧型壓力變送器

MTPFU系列壓力變送器采用不銹鋼結構的激光溫補硅傳感膜片或進口陶瓷壓阻式傳感器，配有絕-對工業級的高可靠變送模塊以及創新的美天制造工藝。此三項技術的結使該系列產品達到了模擬式壓力變送器的水準該系列產品性能穩定,精度高,抗干擾能力強,體積小重量輕。

  壓力變送器由壓力傳感器和信號轉換電路殼體及過程連接件組成,壓力傳感器將來自現場的液體或氣體等介質的壓力轉換成為微小的電流或電壓信號通過標準的轉換電路轉換成4~20mADC或1~5VDC工業標準信號送至顯示儀、記錄儀計算機及調控器等儀表在傳感器內利用激光刻蝕的電阻實現了-30~85℃大范圍內的溫度補償使溫漂指標達到15×105/C,全不銹鋼焊接膜片等技術的采用,使該產品可以直接測量大多數苛性介質,介質溫度過高可以采用螺旋散熱或引壓管等裝置。

結構圖

 測量范圍：-0.1-100MPa

 介質溫度：-30-65℃

 相對濕度:<95%H

 工作電壓：24VDC±10%

 輸出信號：4-20mADC

 精度等級：0.5.0.2.0.1

 環境溫度影響：0.02%S/10℃

 介質溫度影響:1.5×10F/C

 溫度補償影響:-20~70℃-10-80℃

 長期穩定性：每年優于0.2%

 電源影響：0.0015%FS/V

電氣連接

 MTPFU系列精巧型壓力變送器的電氣連接方式和輸出信號為:

·二線制 ：1.電源正(紅色導線)       輸出信號:4~20mADC

       2.電源負(黑色導線)

       3.外殼

·三線制：1.電源正

     2.電源負(與信號負共用)輸出信號:1~5VDC

     3.信號正
