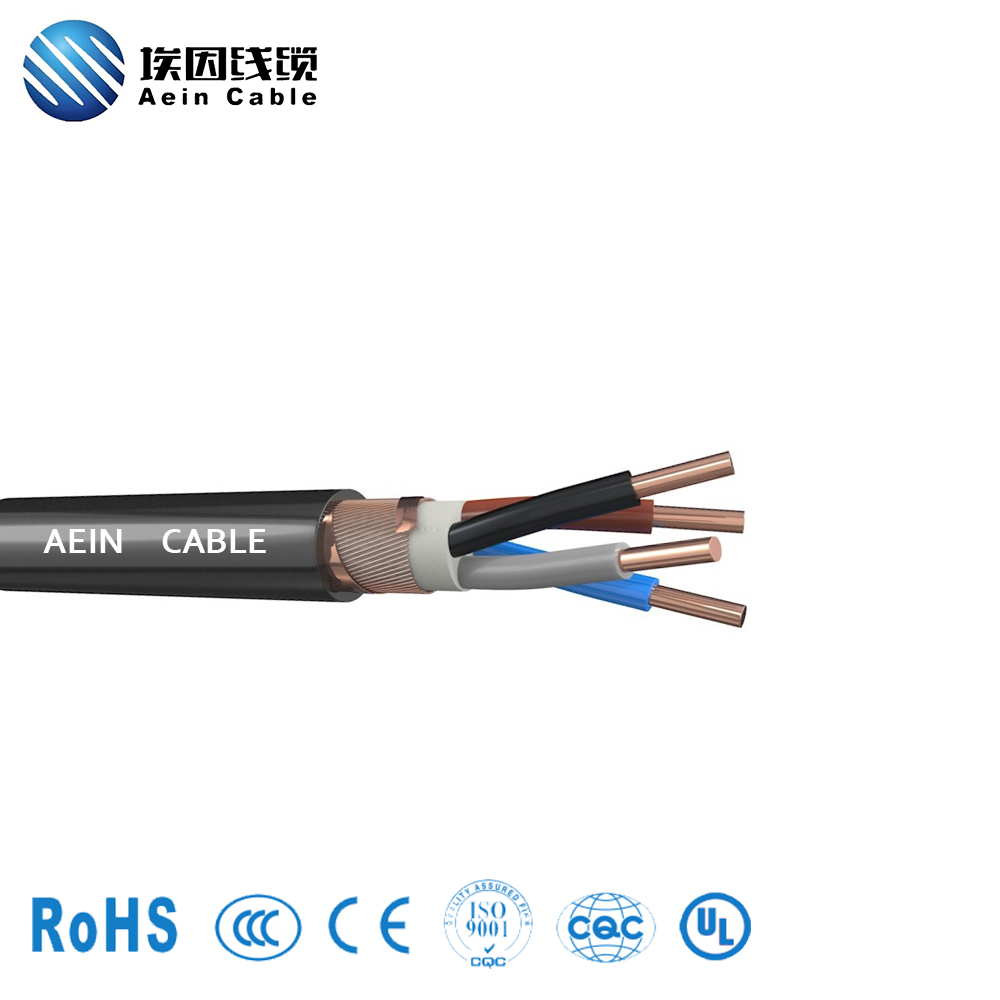

變頻器*電纜

一：產品特點及用途:本產品適用于交流額定電壓0.6/1KV及以下變頻控制系統作供電電纜或電氣連接，產品具有較強的耐電壓沖擊性，能經受變頻時的脈沖電壓，電纜具有良好的性，并有效電磁干擾，降低變頻電機噪音，保證系統穩定運行。廣泛用于冶金、電力、石化等行業。 　　二：產品執行標準 　　Q/CLB04-2003 　　阻燃耐火特性試驗執行GB12666-90標準 　　三：使用特性 　　1．交流額定電壓：U0/U0.6/1KV 　　工作溫度：硅橡膠絕緣180℃ 　　氟46絕緣200℃和260℃兩種 　　聚氯乙烯絕緣70℃ 　　交聯聚乙烯90℃ 　　環境溫度：敷設電纜時的環境溫度應不低于-40℃；聚氯乙烯護套電纜不低于0℃。 　　2．電纜安裝敷設溫度應不低于-25℃。 　　3．電纜允許彎曲半徑：電纜最小為電纜外徑的10倍 　　四：基本型號及名稱 　　表1 　　型號 　　名稱 　　BPGG 　　硅橡膠絕緣和護套銅絲編織耐高溫變頻電力電纜。 　　BPGGP2 　　硅橡膠絕緣和護套銅帶繞包耐高溫變頻電力電纜。 　　BPGGPP2 　　硅橡膠絕緣和護套銅絲編織銅帶繞包耐高溫變頻電力電纜。 　　BPGGP3 　　硅橡膠絕緣和護套鋁聚酯復合膜繞包耐高溫變頻電力電纜。 　　BPGVFP 　　硅橡膠絕緣護套銅絲編織耐高溫變頻電力電纜。 　　BPGVFP2 　　硅橡膠絕緣護套銅帶繞包耐高溫變頻電力電纜。 　　BPGVFPP2 　　硅橡膠絕緣護套銅絲編織銅帶繞包耐高溫變頻電力電纜。 　　BPGVFP3 　　硅橡膠絕緣護套鋁聚酯復合膜繞包耐高溫變頻電力電纜。 　　BPFFP 　　氟46絕緣和護套銅絲編織耐高溫變頻電力電纜。 　　BPFFP2 　　氟46絕緣和護套銅帶繞包耐高溫變頻電力電纜。 　　BPFFPP2 　　氟46絕緣和護套銅絲編織銅帶繞包耐高溫變頻電力電纜 　　BPFFP3 　　氟46絕緣和護套鋁聚酯復合膜繞包耐高溫變頻電力電纜。 　　BPVVP 　　聚氯乙烯絕緣和護套銅絲編織變頻電力電纜。 　　BPVVP2 　　聚氯乙烯絕緣和護套銅帶繞包變頻電力電纜。 　　BPVVPP2 　　聚氯乙烯絕緣和護套銅絲編織銅帶繞包變頻電力電纜。 　　BPVVP3 　　聚氯乙烯絕緣和護套鋁聚酯復合膜繞包變頻電力電纜。 　　BPYJVP 　　交聯聚乙烯絕緣聚氯乙烯護套銅絲編織變頻電力電纜。 　　BPYJVP2 　　交聯聚乙烯絕緣聚氯乙烯護套銅帶繞包變頻電力電纜。 　　BPYJVPP2 　　交聯聚乙烯絕緣聚氯乙烯護套銅絲編織銅帶繞包變頻電力電纜。 　　BPYJVP3 　　交聯聚乙烯絕緣聚氯乙烯護套鋁聚酯復合膜繞包變頻電力電纜。 　　備注：導體線芯中銅絲可以采用鍍錫，阻燃型電纜型號前加ZR，軟結構電纜加R。 　　五：代號名稱和含義 　　表2 　　代號 　　代號含義 　　BP 　　變頻電力電纜 　　銅導體 　　省略 　　G 　　硅橡膠絕緣或護套 　　F 　　F46絕緣或護套 　　V 　　聚氯乙烯絕緣或護套 　　YJ 　　交聯聚乙烯絕緣 　　VF 　　護套 　　P(P1) 　　銅編織(鍍錫編織) 　　P2 　　銅帶繞包 　　P3 　　鋁聚酯復合膜繞包 　　PP2 　　銅絲編織銅帶繞包屏 　　六：電纜規格 　　主線芯截面 　　型號 　　芯數 　　標稱截面mm2 　　全部型號 　　3+3 　　3+1 　　1 　　4，6，10，16，25，35，50，70，95， 　　120，150，185，240 　　接地線芯截面 　　主線芯標稱截面mm2 　　接地線芯截面mm2 　　4 　　1(0.75) 　　6 　　1.5(1) 　　10 　　2.5(1.5) 　　16,25 　　4(2.5) 　　35 　　6 　　50,70 　　10 　　95 　　16 　　120,150 　　25 　　185 　　35 　　240 　　50(35) 　　六：主要技術指標 　　1．成品電纜導體直流電阻(符合GB3956規定) 　　2．成品電纜的絕緣電阻（20℃）氟塑料及硅橡膠絕緣應不小于100MΩ*km。聚氯乙烯絕緣應不小于50MΩ*km。 　　3．成品電纜經受交流50HZ3.5KV/5min電壓試驗不擊穿。 　　4．層傳輸阻抗 　　電纜在100MHz時傳輸阻抗等于或小于100Ω/m。 　　電纜的理想抑制系數等于或小于0.7。 　　七：基本電纜規格及結構參數 　　線芯*標稱截面(mm2) 　　導體結構 　　(根數*直徑) 　　mm 　　電纜外徑 　　BPVVPP2 　　BPYJVPP2 　　BPGGPP2 　　3*4 　　1/2.26 　　13.5 　　15.5 　　3*6 　　1/2.78 　　14..0 　　16.0 　　3*10 　　7/1.35 　　19.0 　　21.0 　　3*16 　　7/1.70 　　22.0 　　24.0 　　3*25 　　7/2.15 　　25.0 　　26.5 　　3*35 　　7/2.52 　　26.0 　　35.5 　　3*50 　　10/2.52 　　28.5 　　40.0 　　3*70 　　14/2.52 　　31.5 　　43.5 　　3*95 　　19/2.52 　　36.5 　　50.0 　　3*120 　　24/2.52 　　40.0 　　56.0 　　3*150 　　30/2.52 　　45.0 　　60.0 　　3*185 　　37/2.52 　　47.0 　　67.0 　　3*4+3*0.75 　　1/2.26 　　14.5 　　16.5 　　3*6+3*1 　　1/2.78 　　15.0 　　17.0 　　3*10+3*2.5 　　7/1.35 　　20.8 　　22.0 　　3*16+3*2.5 　　7/1.70 　　23.0 　　25.0 　　3*25+3*4 　　7/2.15 　　28.0 　　27.5 　　3*35+3*6 　　7/2.52 　　32.0 　　36.5 　　3*50+3*10 　　10/2.52 　　37.0 　　41.0 　　3*70+3*10 　　14/2.52 　　41.6 　　44.5 　　3*95+3*16 　　19/2.52 　　47.0 　　51.0 　　3*120+3*25 　　24/2.52 　　50.1 　　57.0 　　3*150+3*25 　　30/2.52 　　52.0 　　61.0 　　3*185+3*35 　　37/2.52 　　58.5 　　68.0
