模具退火爐 臺車式退火爐 熱處理加工爐 退火爐

  本系列臺車式熱處理爐適用于一般金屬零件在氧化氣氛下進行正火、退火、淬火等熱處理加熱，尤其適宜大型鑄件、設備機架、鋼帶、鑄鋼件、鋼圈、大型鋁線圈等退火之用。

二、主要技術參數

1、額定電壓：三相、380V。

2、額定頻率：50HZ。

3、額定溫度：950℃。

4、額定功率：180KW（加熱功率大小可調）。

5、爐膛內有效尺寸：深2000×寬2000×高1500mm。

6、加熱元件：采用上海合金廠產Ocr21Al6N6型圓形電阻絲。

7、接線方法： Y-Y型。

8、控溫精度：±3℃。

9、爐體溫度：常溫+30℃。

三、結構材料

1、爐體外殼用10#型鋼與6#角鋼焊接成框架，外用4mm厚A₃鋼板折壓成型焊接制作,爐底用槽鋼加固焊接、可承受較大負載。

2、爐膛內部輕質高鋁磚砌筑而成，爐膛耐火磚與爐殼之間采用高溫陶瓷纖維板材料保溫，保溫層厚250mm。加熱元件電阻絲安裝于爐膛兩側以及臺車耐火磚內、擱置在托絲磚上。

3、 移動臺車采用14#槽鋼焊接成框架，臺車底板鋪6mm鋼板焊接，上面采用異形耐火磚砌爐，臺車 上面裝有耐熱鋼爐底板，可承受較大負載，產品放在爐底板上面工作。臺車耐火磚和爐膛內耐火磚、砌成迷宮式結構，移動臺車馬達功率為2.2KW。

4、 爐門采用電動升降結構，由AC馬達、減速機、鏈輪鏈條傳動帶動爐門升降，馬大功率0.55KW、減速機80型、速比1:60。

爐門外殼采用6mm厚鋼板折壓成型焊接制作、內部全纖維制作，采用高溫陶瓷纖維材料保溫，與爐體內耐火磚壓緊密封。

爐門與加熱控制為互聯鎖控制，當爐門打開后爐內斷電停止加熱,關閉爐門后方可加熱工作，起到安全保護作用。

如以上參考數據未能適用于所有用戶企業，我司還可以根據用戶企業的產品特點定制其他尺寸規格

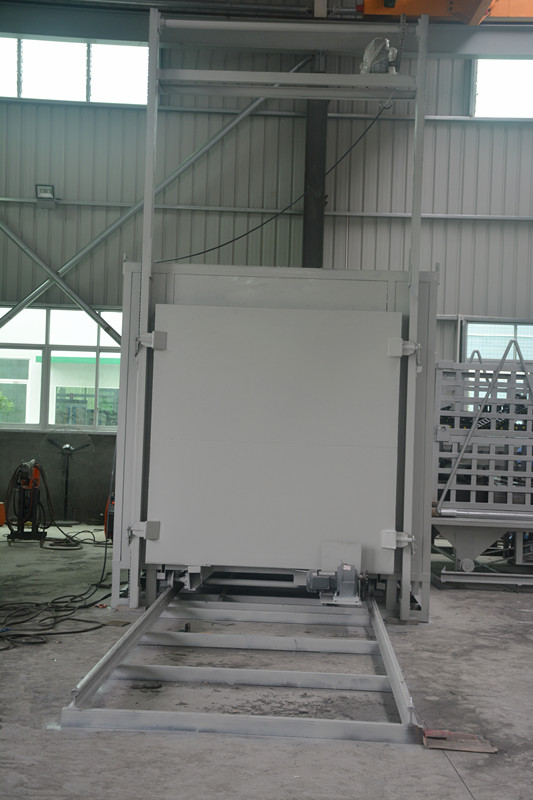

四、產品圖
