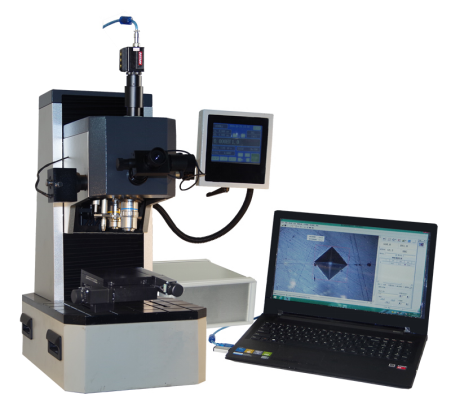

JMHVS-5/10/30/50-XY半自動維氏硬度計

JMHVS-5/10/30/50-XY半自動維氏硬度計 國家專/利特點 全新機械結構設計,機架結構堅固； 機頭移動式結構，直線滑軌導向 采用高精度電機驅動 固定載物臺，減少由絲桿上下移動造成的同軸度誤差 作業平臺空間大，可實現大件測量并適合更換大型工作平臺 “奧龍芯”特點 高精密步控電加載技術 主試驗力加載速度快，效率高 高精度傳感器配合奧龍芯控制系統 奧龍芯獨有力值曲線圖 加卸載速度更迅速、準確 可實現遠程控制，操作簡單 極快的加載速度：試驗力加載時間2-10秒 全過程智能控制。分段施力、平滑變速、高精度高速步控等 主機技術參數 型號 JMHVS-5-XY JMHVS-10-XY JMHVS-30-XY JMHVS-50-XY 試驗力 0.2、0.3、0.5、1、2、2.5、3、5 0.3、0.5、1、2、2.5、3、5、10 0.5、1、2、3、5、10、20、30 1、2、3、5、10、20、30、50 加載方式 自動加載、卸載 試驗力切換 自動 語言選擇 中英文 保荷時間 5-60s 壓頭物鏡切換 自動切換 可測試參數 HV\HK 物鏡 10倍、20倍 數字編碼器測微目鏡 10倍 較大測量長度 400um 較小分度 0.1um 樣品較大高度 215mm 壓頭中心到機體距離 160mm 硬度轉換 HV、HK、HRA、HRB、HRC、HRD、HRE、HRF、HRG、HRK、HR15N、HR30N、HR45N、 HR15T、HR30T、HR45T、HBW 觸摸屏操作面板 力值曲線、選項、數據庫、控制、加載開始、燈光調節、物鏡切換 數值顯示 D1、D2值、HV、HK指示、硬度值、轉換值、保載時間、測試次數 光源 LED 通訊接口 RS 232 執行標準 JJG151,GB/T 4340,ISO/DIN6507,ASTM E-384 電源 AC220V±5%,50-60Hz 外形尺寸 510*310*600mm 機器凈重 約70kg 主機標準配置 名稱 數量 名稱 數量 十字試臺 1只 薄片夾持臺 1只 平口夾持臺 1只 細絲加持臺 1只 螺絲刀 2把 水平調節螺釘 4只 10x測微目鏡 1只 顯微硬度塊 2塊 水平儀 1只 備用保險絲 2只 產品使用說明書 1份 產品合格證 1份 半自動測量系統 產品介紹 半自動維氏硬度圖像測量系統，集成了光學成像、機械位移、電子控制、數字成像、圖像分析、計算機處理等多種新專/業技術，通過計算機主機實現對顯微維氏硬度計和自動載物臺的控制，并將硬度壓痕數字化成像在計算機屏幕上，再通過自動讀數、手動讀數等手段，準確測量金屬及部分非金屬材料及各種膜層、鍍層的顯微硬度、硬化層深度、膜層厚度、兩點間距等。還可拍攝金屬表面形貌并進行固定倍率打印等。這一系統，突破了傳統硬度的測試方式，實現了全自動、高精度、高重復性的硬度測試，是材料分析的重要設備。 功能介紹 ?XY樣品移動控制: 系統支持XY電動移動樣品臺；包括手動控制、電動控制（搖桿控制）和自動控制（軟件控制）。X-Y方向可同步移動。電動控制采用三維搖桿操控，采用人體工學原理、簡單方便、隨心所欲。 ?軟件操控和加載模式 定位移動加載：物臺直接移動到軟件設定位置并加載； 定點移動加載：選擇試樣上任一點，移動到壓頭下方并加載； 定向移動加載：鼠標點擊控制載物臺進行八個方向任意移動，移動步距可設置并加載； 任意位置加載：鼠標拖拽載物臺向任意方向移動，便于用戶瀏覽試樣表面情況；并可在任意位置，設置加載點； 變速移動：平臺移動時，共有五檔速度可選； 其他功能：原點位置任意設置、自動復位、機械限位等多種功能，滿足各種需求； ?半自動運行：系統按設定的路徑多點自動移動、自動轉塔、自動加載、自動測量,并自動繪制硬化曲線； ?硬度值轉換、修正、有效驗證: 系統可將測得的顯微維氏硬度值轉換成其它硬度值如HB、HR等；可對樣品測量值進行有效驗證。 技術參數 執行標準 GBT4340.1，GBT4340.2，ASTM_E92 試驗力施加方法 自動（加荷、保荷、卸荷） XY樣品臺和移動控制 系統提供XY電動移動樣品臺控制： 1.XY行程:50mm*50mm臺面尺寸:200mmX180mm,位移重復精度< 2um；XY位移分辨率可達2um； 2.XY移動速度均可調 3.可點擊鼠標控制移動，或通過輸入移動距離等移動 4.可用搖桿控制XY移動，位置及時反饋。 加載模式和路徑設置 多種方式保證用戶在樣品擺放位置不垂直或水平時，仍然獲得滿意的測量結果。 兩點方式：在樣品圖像上任意點擊兩點，即可物臺的移動方向； 法線方式：選擇相切于試樣邊緣的法線作為物臺的移動方向； 角平分線：通過角度的選擇，以其平分線方向作為樣品移動方向； 任意點方式：移動平臺置任意位置，添加加載點，而后一次加載、測量。 任意點加載：在平臺任意位置雙擊，平臺自動將該點移動到壓頭視場中心，加載、測量。 路徑調整：對于選定的路徑，可以進行水平鏡向、垂直鏡向、90度、180度、任意角度旋轉、位置平移等多種操作。 全自動測量 按設定的加載路徑逐點自動加載、自動測量壓痕計算硬度值,并繪制硬化曲線； 攝像頭和標定管理 1.300萬像素 USB2.0 CMOS 于顯微鏡測量攝像頭2.可用硬度標定塊或標定尺兩種方法標定攝像頭3.為了提高測量準確度，可對不同試驗力分別標定，系統自動載入 硬度值轉換、修正 硬度轉換：測得的維氏硬度值可轉換到美標、、或德標的其它硬度值如HB、HR等； 數據統計 自動計算硬度的平均值、方差等統計值 測量算法 1.自動讀數技術——自動讀數技術，不僅可以得到亞像素、高精度、高重復性的結果，而且適用于一般的壓痕圖像甚至包括有少量銹蝕、劃痕、光線不勻、淺腐蝕的圖像，測量速度極快；2.獨特的手動點取、自動尋點技術——用戶可以在壓痕四個頂點附近，大致點取，系統自動判別較佳的頂點位置，直接讀數；即滿足一般用戶的習慣，又大大降低用戶的勞動強度；3.一般的手動測量方法——包括4頂點測量、2對角測量等。4頂點測量時，可按任意順序點取4個頂點，方便用戶。 硬化曲線 自動繪制硬化曲線： 數據儲存 原始測量數據和圖像等可保存于文檔供以后調出打出報告；一個文件保存一個測量的所有數據 測試報告 自動生成WORD或EXCEL文檔報表；報表格式可定制；標準格式包括每單個測量點硬度值、統計值、壓痕圖像、和硬化曲線等 努氏硬度 可設置為努氏硬度測量 軟件配置 名稱 數量 名稱 數量 XY電動平臺 1只 加密狗 1只 電源線 1根 兩維平臺控制箱 1只 XY連接線 1套 USB連接線 1根 300萬攝像頭 1只 軟件安裝光盤 1片 版本說明 半自動硬度圖像測量系統（ID2013,維氏E型）：XY電動平臺+300萬數字攝像頭+XY三維平臺控制箱+半自動硬度圖像軟件(自動平臺,自動轉塔，自動加載，自動讀數）
