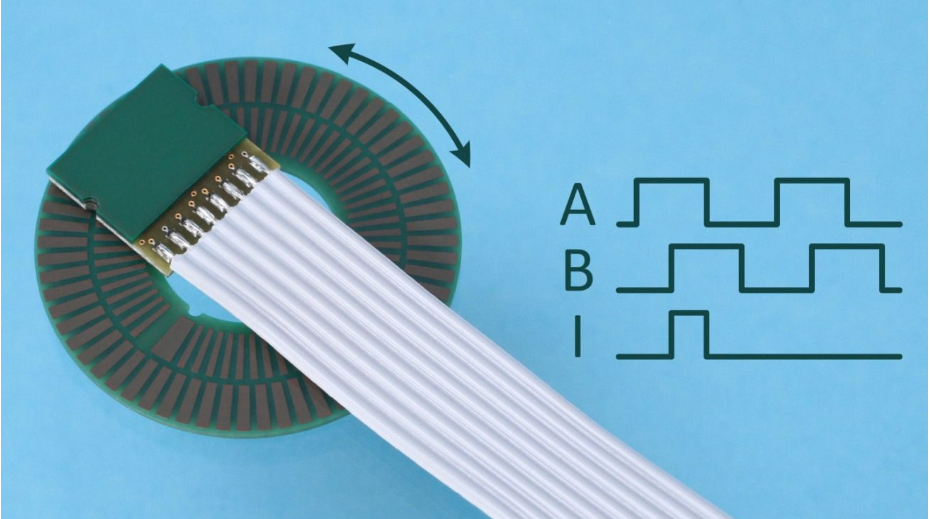

旋轉增量式感柵尺

主要規格 分辨率：128 – 1,000,000 CPR 速度：高23,000 rpm 間距：高0.6mm 供電：5V, 30mA 溫度：-40到 125°C 感應式柵尺是一款區別于光柵和磁柵的測量系統。其主要測量原理是差動感應傳感（互感式）原理，將被測位移量轉換成線圈的互感的變化。讀數頭的初級線圈是勵磁線圈，當在勵磁線圈中通入1.3MHz的高頻電流時，勵磁線圈內部的磁通量是始終變化的。感應線圈（次級線圈）為一組2個參數完全相同且極性相反的串聯的線圈，如果對稱的兩個感應線圈（內部的圓環）內部分布的磁場大小相同，則感應線圈的感應電壓輸出為零。但是當一個鐵氧體或?qū)w（尺帶或者碼盤）進入到感應線圈的磁場中時，會使感應線圈內部的磁場空間上強弱分布不同，這樣感應線圈因為感應到的磁場強度不同，就產生了感應電壓的變化。感應電壓的大小隨外界鐵氧體或?qū)w進入的位置不同而產生幅值上的變化，通過感應線圈上產生的感應電壓幅值變化可以對鐵氧體或?qū)w的位置進行檢測 感應式柵尺技術優勢： 1）分辨率高：感應式柵尺的分辨率高可以實現20 nm，這對于一些高質量運動控制的應用來說，是非常重要的一個要素，比如微動平臺。感應式傳感器的輸出噪音低，同時輸出信號質量好，其整體的信噪比非常優異。 2）體積?。焊袞判酒w積小巧，厚度僅為 0.9 mm，柵尺和碼盤厚度僅為 0.9 mm，整體厚度在2 mm以內。為客戶節省了安裝空間，便于客戶將芯片集成到PCB電路板上。 3）抗磁場干擾性能優異：感應式柵尺初級線圈中的激勵電流是高頻電流，一般外界的電磁干擾是低頻的電磁場，可以實現有效的抗磁場干擾。尤其適用于各種電機，和醫療核磁共振領域。 4）無磨損：非接觸式測量原理保證器件可以實現長時間無磨損運行，免維護。 5）抗污染能力強：金屬粉末不附著，耐各種油污粉塵。 6）感應介質多樣：鋼，鋁，銅材質都可以作為感柵尺的感應介質。 7）魯棒性強：感應式柵尺的耐溫范圍非常大（-40 - +125°C），可以在劇烈震動的環境中正常工作。在真空環境里也可以適用。
