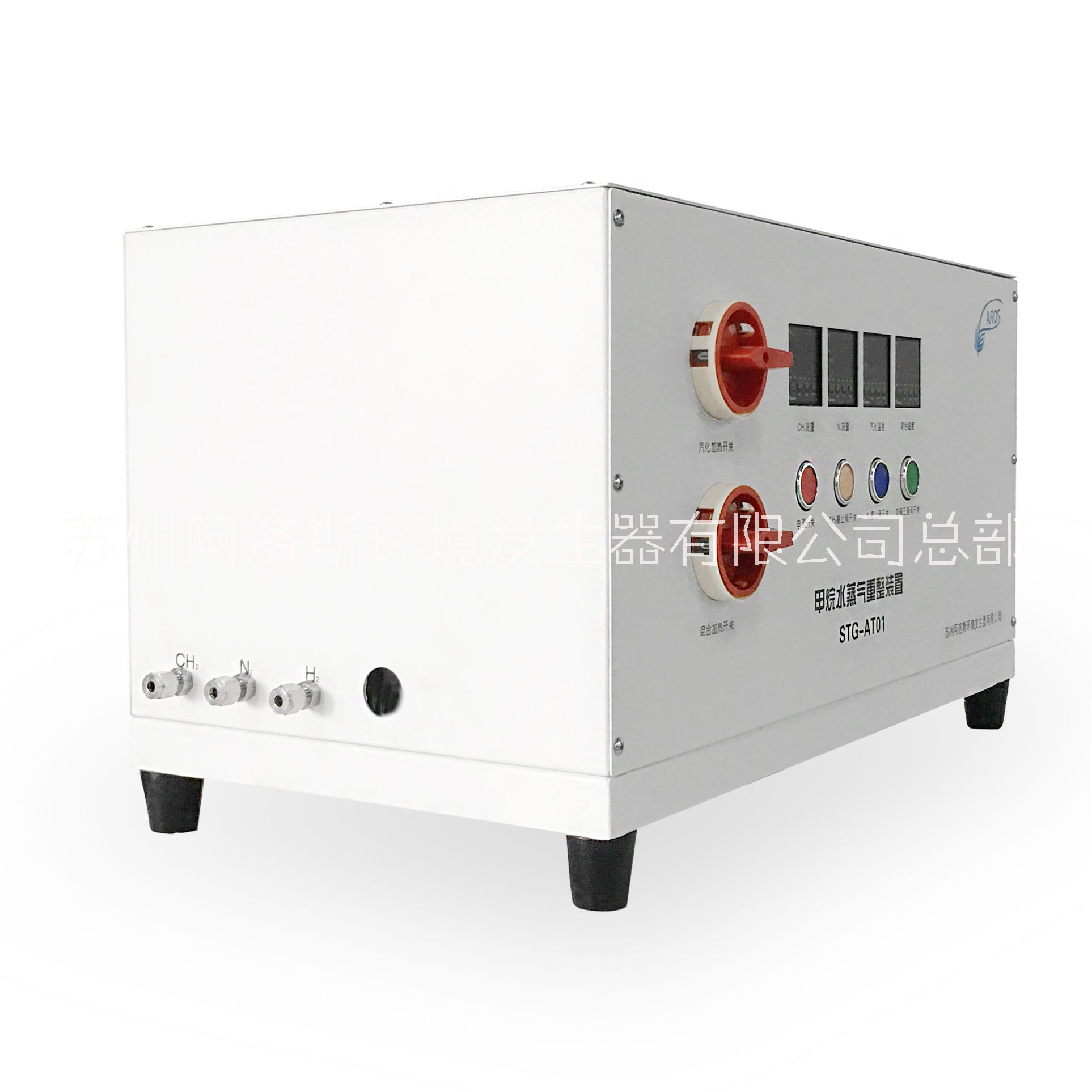

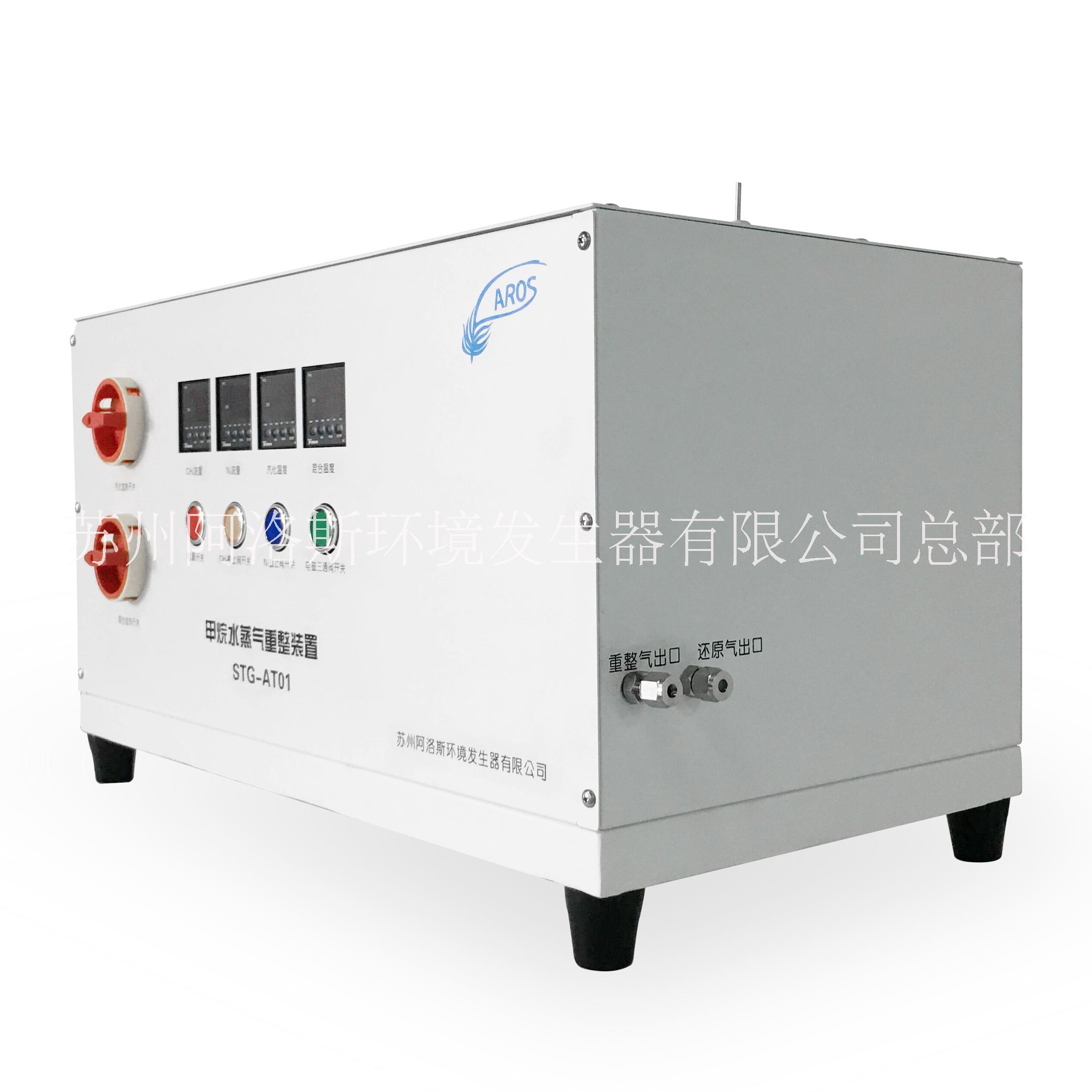

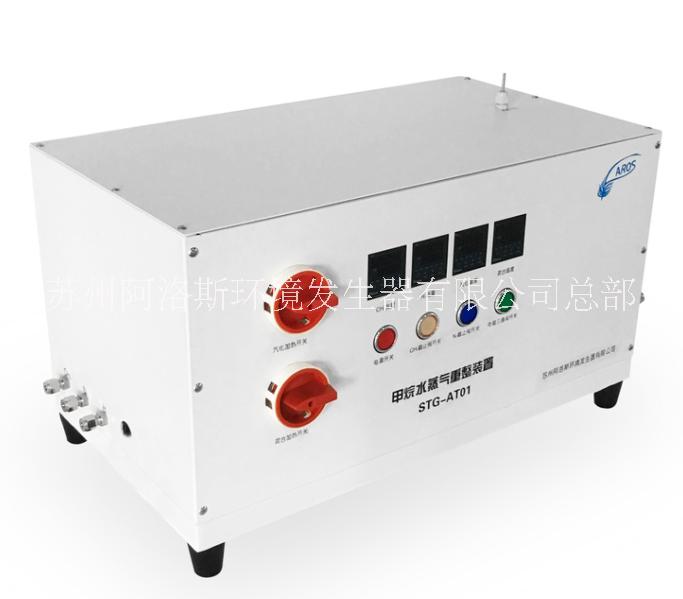

甲烷水蒸氣重整裝置

甲烷水蒸氣重整制氫發生器

甲烷水蒸氣重整器 燃料電池膜測試系統 多路模擬氣體發生裝置

一、概述：
甲烷重整裝置由我公司自主研發設計，采用鎳系稀土催化劑，創新的過程強化型反應器，利用天然氣與水蒸氣高溫下的催化重整反應制備合成氣?？勺鱿嚓P(guān)試驗和給分布式發電系統供給合成氣用。

二、總體功能：

1.可對10L/h流量的甲烷進行水蒸氣重整

2.重整工作溫度為750-850℃

3.重整甲烷流量、重整溫度、水碳筆等參數均可采用計算機進行自動控制

三、系統參數：

甲烷流量：10L/min，可定制；

水蒸氣流量：1g/min-30g/min，可調，波動＜1%，過熱蒸汽，可定制；

水碳比：3:1、5:1可調；

重整溫度：500-900℃可調，常用750-850℃；

重整壓力：常壓；
重整催化劑：顆?；蚍涓CNi/a-AL₂O₃,填充體積？ml，根據所選催化劑確定；

重整空速：500-3000h^-1根據所選催化劑確定;

重整效率：＞90%根據所選催化劑確定；

合成成分：H₂ 67-75%，CO 16-18%，CO₂ 6-7%，CH₄＜10%；

重整反應器類型：固定床單管。

四、系統流程：

重整部分包括氣路（甲烷）和液路（水），分別提供重整反應所需的甲烷和水蒸氣。重整甲烷流量通過質量流量計進行控制，所需要的水蒸氣流量（水碳比）通過精密恒流板進行控制，計量后的去離子水經過精密水蒸氣發生器，與重整甲烷內部混合，并進入重整反應器。

采用固定床單管反應器，采用高溫電爐供熱。

整個系統部件均可進行數據通訊，通過上位機軟件進行控制：

（1）可在線自動采集溫度、配氣流量、液路流量；

（2）在線控制流量、溫度等試驗過程參數，實現在線過程控制；

（3）操作界面直觀、便捷。

五、操作方式：
1、手動面板操作，即通過設備面板各儀表控制水的含量、溫度等
2、計算機全自動控制，即實驗操作可在線監測催化劑升溫、流量等

六、成功案例：

西安交通大學，甲烷水蒸氣重整制氫

山東東岳集團，燃料電池膜測試系統
