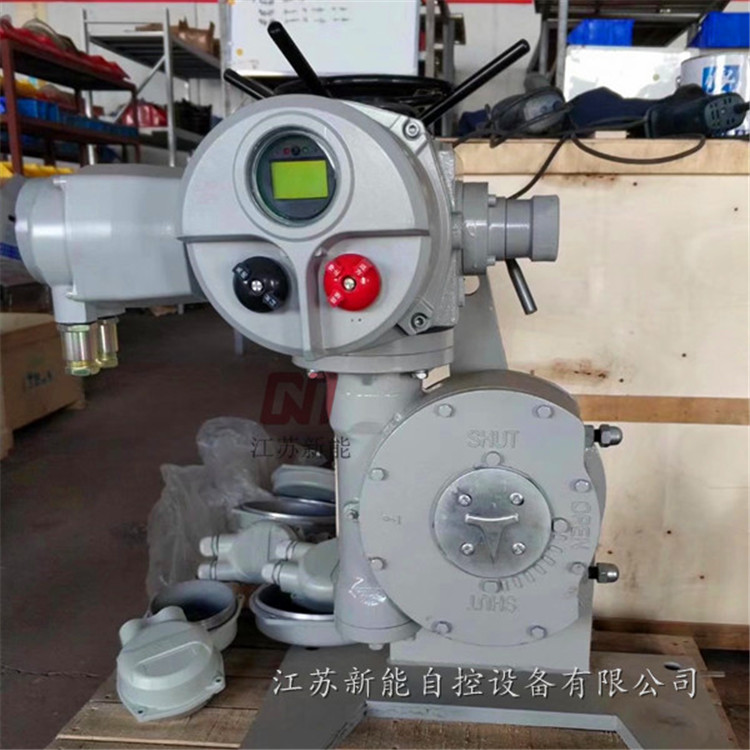

DZW智能型多回轉電動裝置
[多回轉電動裝置
Z型多回轉執行器
多回轉智能型
多回轉執行器]
揚州市電動裝置廠家
價格： 電議
物流： 暫無物流地址| 買家支付運費
可銷售總量： 2300件
手機： 18652506660 郵箱： 321620863@qq.com
傳真： 尚未完善 地址： 江蘇 揚州市
[多回轉電動裝置 Z型多回轉執行器 多回轉智能型 多回轉執行器]
郵箱：
手機：
- 品牌： 其他
- 型號： DZW
- 加工定制： 是
- 驅動能源： 電動執行器
- 產品用途： 調節控制
多回轉電動裝置的主要工作環境和主要技術參數：
3.1 電源：常規，三相380V（50Hz） 特殊，三相660V、415V（50Hz 、60Hz）； 單相220V、110V（50Hz 、60Hz） 3.2 工作環境： 3.2.1 環境溫度：-20~+60℃ （特殊訂貨-40~+80℃）。 3.2.2 相對濕度：≤95%（25℃時）。 3.2.3防護類型：戶外型用于無易燃、易爆和無腐蝕性介質的場所。隔爆型產品有dⅠ和dⅡBT4兩種，dⅠ適用于煤礦非采掘工作面；dⅡBT4用于工廠，適用于環境為ⅡA、ⅡB級T1~T4組的易爆性氣體混合物。
多回轉閥門電動裝置的主要結構：
Z型電動裝置由電動機、減速機構、力矩控制機構、行程控制機構、開度指示機構、手－電動切換機構、手輪及電氣部分組成。其傳動原理如圖所示。
注意：隔爆型電氣部分加了隔爆面結構，并采用隔爆型接線盒和YDF隔爆型閥門用電動機。安裝、調試和維護時，不可損傷隔爆面；不得在易爆環境下拆去與電氣有關的箱蓋帶電操作，打開電氣箱蓋前必須先切斷電源；重裝時蓋嚴緊固以保證隔爆性能！
| 型號規格 | 公稱轉矩（N，m) | 公稱推力（KN） | 閥桿直徑 | 轉圈數（圈） | 手動速比 | 輸出轉速（r/min) | 電機功率（KW） | 參考重量（Kg) |
| Z5 | 50 | 20 | 28 | 60 | 1::1 | 12 | 0.12 | 28 |
| Z10 | 100 | 40 | 28 | 60 | 1::1 | 18\24\36 | 0.25\0.37 | 45 |
| Z15 | 150 | 18\24\36 | 0.37\0.55 | 50 | ||||
| Z20 | 200 | 100 | 40 | 60 | 1::1 | 18\24 | 0.37\0.55 | 55 |
| Z30 | 300 | 18\24 | 0.55\0.75 | 58 | ||||
| Z45 | 450 | 150 | 48 | 120 | 1::1(20::1) | 24\36 | 1.1\1.5 | 110 |
| Z60 | 600 | 24\36 | 1.5\2.2 | 120 | ||||
| Z90 | 900 | 200 | 60 | 120 | 1::1(25::1) | 24\36 | 2.2\3 | 139 |
| Z120 | 1200 | 24\36 | 3\4 | 142 | ||||
| Z180 | 1800 | 325 | 70 | 150 | 22.5::1 | 18\24 | 4\5.5 | 250 |
| Z250 | 2500 | 18\24 | 5.5\7.5 | 255 | ||||
| Z350 | 3500 | 700 |
| 150 | 20::1 | 18\24 | 7.5\10 | 330 |
| Z500 | 5000 | 80 | 18\24 | 10\15 | 350 |
注1：可按用戶要求提供其它轉速：12、18、24、30、36、42、48、60（r/min) 注2：當產品提供四層計數器時，大轉圈數為表1圈數*10 電機技術參數見表2
| 功率KW | 0.12 | 0.25 | 0.37 | 0.55 | 0.75 | 1.1 | 1.5 | 2.2 | 3 | 4 | 5.5 | 7.5 | 10 | 15 |
| 電流A | 0.57 | 1.03 | 1.38 | 2.2 | 2.62 | 4 | 4.12 | 5.25 | 7.9 | 8.87 | 12.05 | 15.6 | 20.5 | 26.6 |
外形尺寸見圖1和表3 表3
| 型號 | H | H1 | L1 | L2 | L3 | F | F1 | F2 | F3 | F4 | фD |
| Z5 | 271 | 96 | 158 | 226 | 249 | 158 | 259 |
| 310 |
| 316 |
| Z10-Z30 | 316 | 130 | 200 | 238 | 295 | 200 | 255 | 317 | 349 | 374 | 400 |
| Z45-Z60 | 415 | 195 | 277 | 277 | 394 | 230 | 275 | 391 | 369 | 394 | 460 |
| Z90-Z120 | 453 | 195 | 281 | 281 | 412 | 278 | 310 | 426 | 404 | 429 | 556 |
| Z180-Z250 | 585 | 250 | 320 | 320 | 474 | 295 | 360 | 476 | 455 | 476 | 320 |
| Z350-Z500 | 717 | 280 | 399 | 399 | 1076 | 433 | 417 | 442 | 417 | 542 | 565 |
圖1
注1：L1為戶外型/隔爆型 L2為整體型/整體隔爆型
注2：F1為戶外型 F2為隔爆型 F3為整體型
F4為整體隔爆型/整體調節隔爆型
3.1 電源：常規，三相380V（50Hz） 特殊，三相660V、415V（50Hz 、60Hz）； 單相220V、110V（50Hz 、60Hz） 3.2 工作環境： 3.2.1 環境溫度：-20~+60℃ （特殊訂貨-40~+80℃）。 3.2.2 相對濕度：≤95%（25℃時）。 3.2.3防護類型：戶外型用于無易燃、易爆和無腐蝕性介質的場所。隔爆型產品有dⅠ和dⅡBT4兩種，dⅠ適用于煤礦非采掘工作面；dⅡBT4用于工廠，適用于環境為ⅡA、ⅡB級T1~T4組的易爆性氣體混合物。
多回轉閥門電動裝置的主要結構：
Z型電動裝置由電動機、減速機構、力矩控制機構、行程控制機構、開度指示機構、手－電動切換機構、手輪及電氣部分組成。其傳動原理如圖所示。
注意：隔爆型電氣部分加了隔爆面結構，并采用隔爆型接線盒和YDF隔爆型閥門用電動機。安裝、調試和維護時，不可損傷隔爆面；不得在易爆環境下拆去與電氣有關的箱蓋帶電操作，打開電氣箱蓋前必須先切斷電源；重裝時蓋嚴緊固以保證隔爆性能！
| 型號規格 | 公稱轉矩（N，m) | 公稱推力（KN） | 閥桿直徑 | 轉圈數（圈） | 手動速比 | 輸出轉速（r/min) | 電機功率（KW） | 參考重量（Kg) |
| Z5 | 50 | 20 | 28 | 60 | 1::1 | 12 | 0.12 | 28 |
| Z10 | 100 | 40 | 28 | 60 | 1::1 | 18\24\36 | 0.25\0.37 | 45 |
| Z15 | 150 | 18\24\36 | 0.37\0.55 | 50 | ||||
| Z20 | 200 | 100 | 40 | 60 | 1::1 | 18\24 | 0.37\0.55 | 55 |
| Z30 | 300 | 18\24 | 0.55\0.75 | 58 | ||||
| Z45 | 450 | 150 | 48 | 120 | 1::1(20::1) | 24\36 | 1.1\1.5 | 110 |
| Z60 | 600 | 24\36 | 1.5\2.2 | 120 | ||||
| Z90 | 900 | 200 | 60 | 120 | 1::1(25::1) | 24\36 | 2.2\3 | 139 |
| Z120 | 1200 | 24\36 | 3\4 | 142 | ||||
| Z180 | 1800 | 325 | 70 | 150 | 22.5::1 | 18\24 | 4\5.5 | 250 |
| Z250 | 2500 | 18\24 | 5.5\7.5 | 255 | ||||
| Z350 | 3500 | 700 |
| 150 | 20::1 | 18\24 | 7.5\10 | 330 |
| Z500 | 5000 | 80 | 18\24 | 10\15 | 350 |
注1：可按用戶要求提供其它轉速：12、18、24、30、36、42、48、60（r/min) 注2：當產品提供四層計數器時，大轉圈數為表1圈數*10 電機技術參數見表2
| 功率KW | 0.12 | 0.25 | 0.37 | 0.55 | 0.75 | 1.1 | 1.5 | 2.2 | 3 | 4 | 5.5 | 7.5 | 10 | 15 |
| 電流A | 0.57 | 1.03 | 1.38 | 2.2 | 2.62 | 4 | 4.12 | 5.25 | 7.9 | 8.87 | 12.05 | 15.6 | 20.5 | 26.6 |
外形尺寸見圖1和表3 表3
| 型號 | H | H1 | L1 | L2 | L3 | F | F1 | F2 | F3 | F4 | фD |
| Z5 | 271 | 96 | 158 | 226 | 249 | 158 | 259 |
| 310 |
| 316 |
| Z10-Z30 | 316 | 130 | 200 | 238 | 295 | 200 | 255 | 317 | 349 | 374 | 400 |
| Z45-Z60 | 415 | 195 | 277 | 277 | 394 | 230 | 275 | 391 | 369 | 394 | 460 |
| Z90-Z120 | 453 | 195 | 281 | 281 | 412 | 278 | 310 | 426 | 404 | 429 | 556 |
| Z180-Z250 | 585 | 250 | 320 | 320 | 474 | 295 | 360 | 476 | 455 | 476 | 320 |
| Z350-Z500 | 717 | 280 | 399 | 399 | 1076 | 433 | 417 | 442 | 417 | 542 | 565 |
圖1
注1：L1為戶外型/隔爆型 L2為整體型/整體隔爆型
注2：F1為戶外型 F2為隔爆型 F3為整體型
F4為整體隔爆型/整體調節隔爆型
