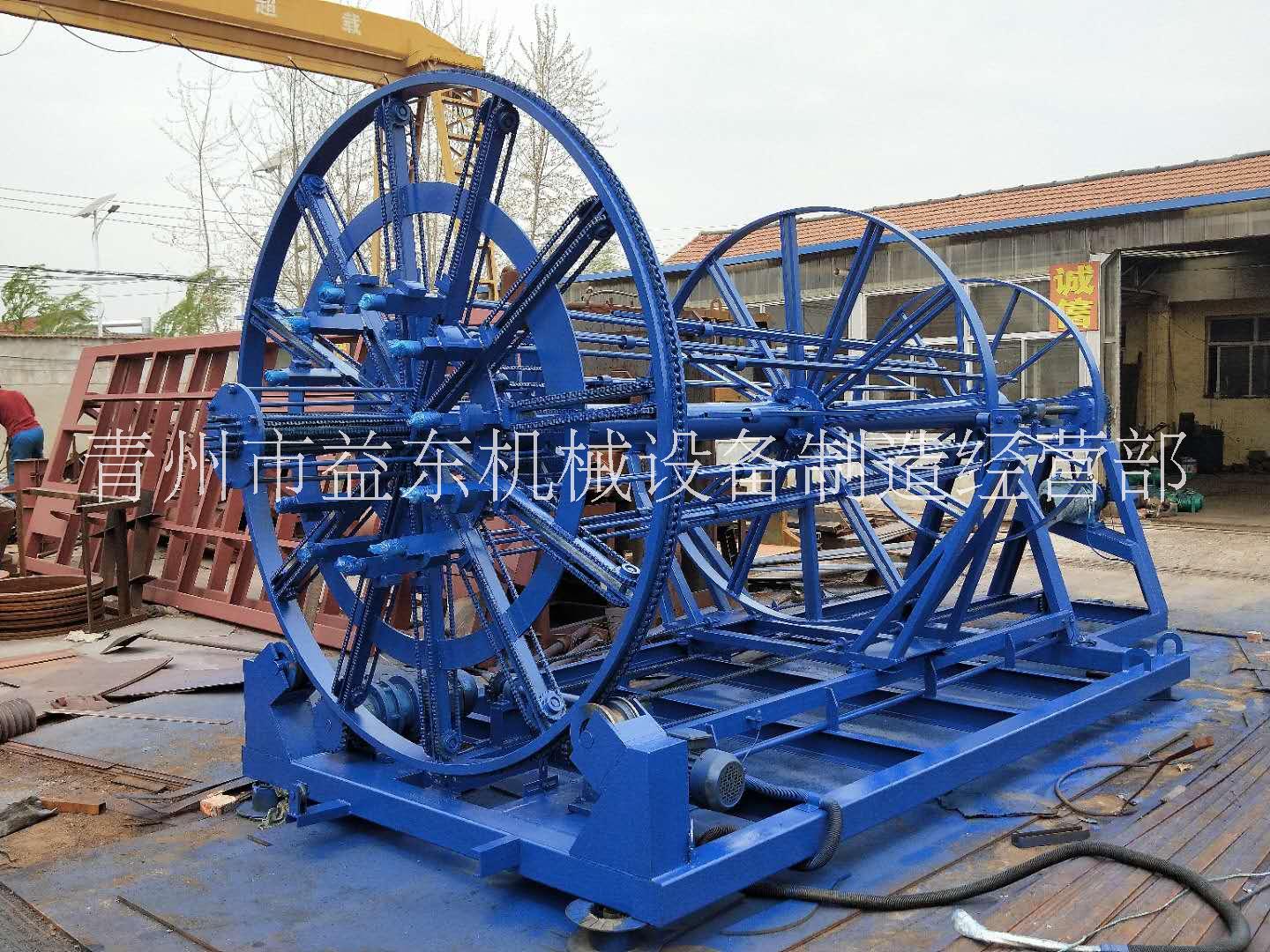

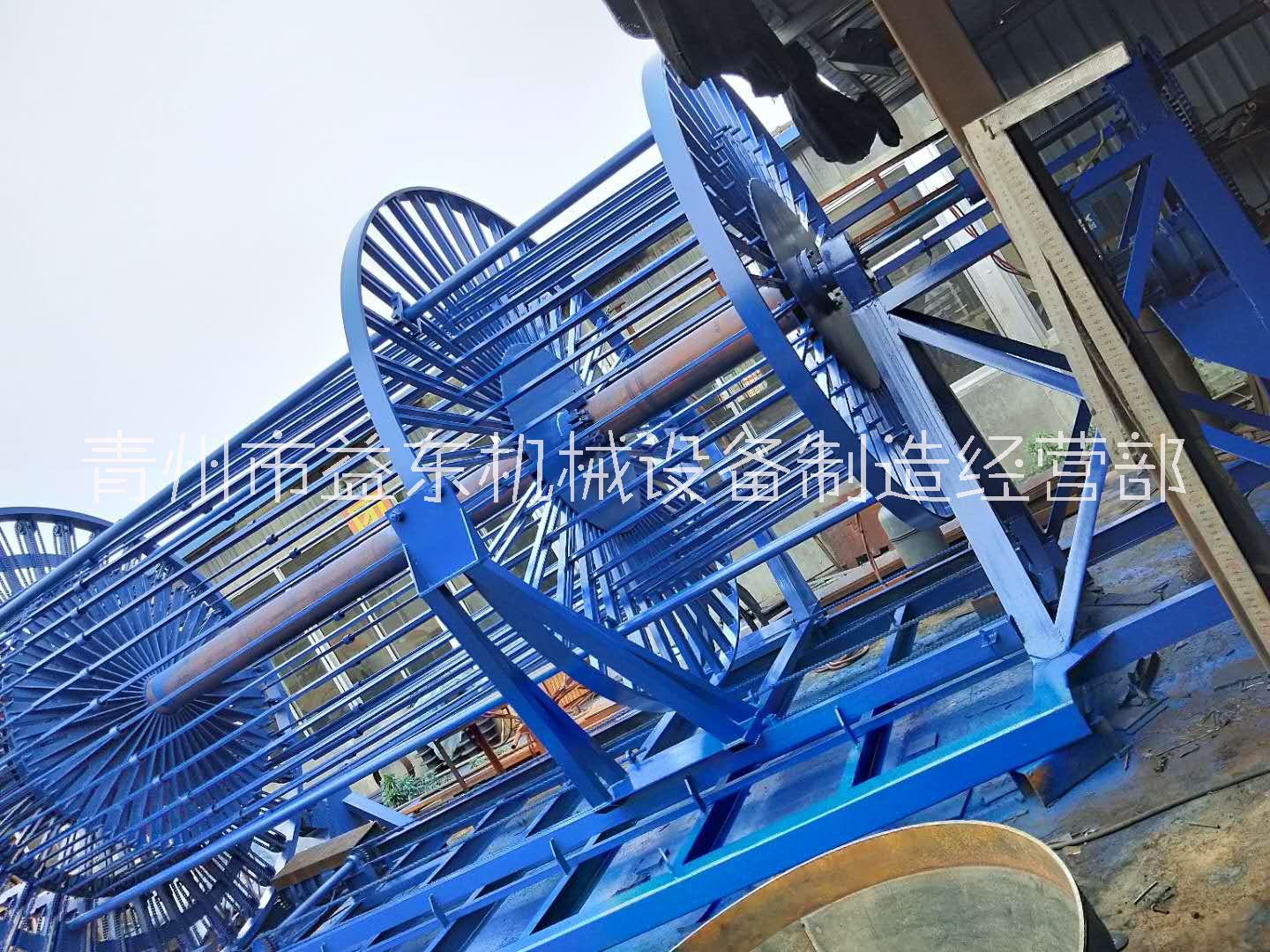

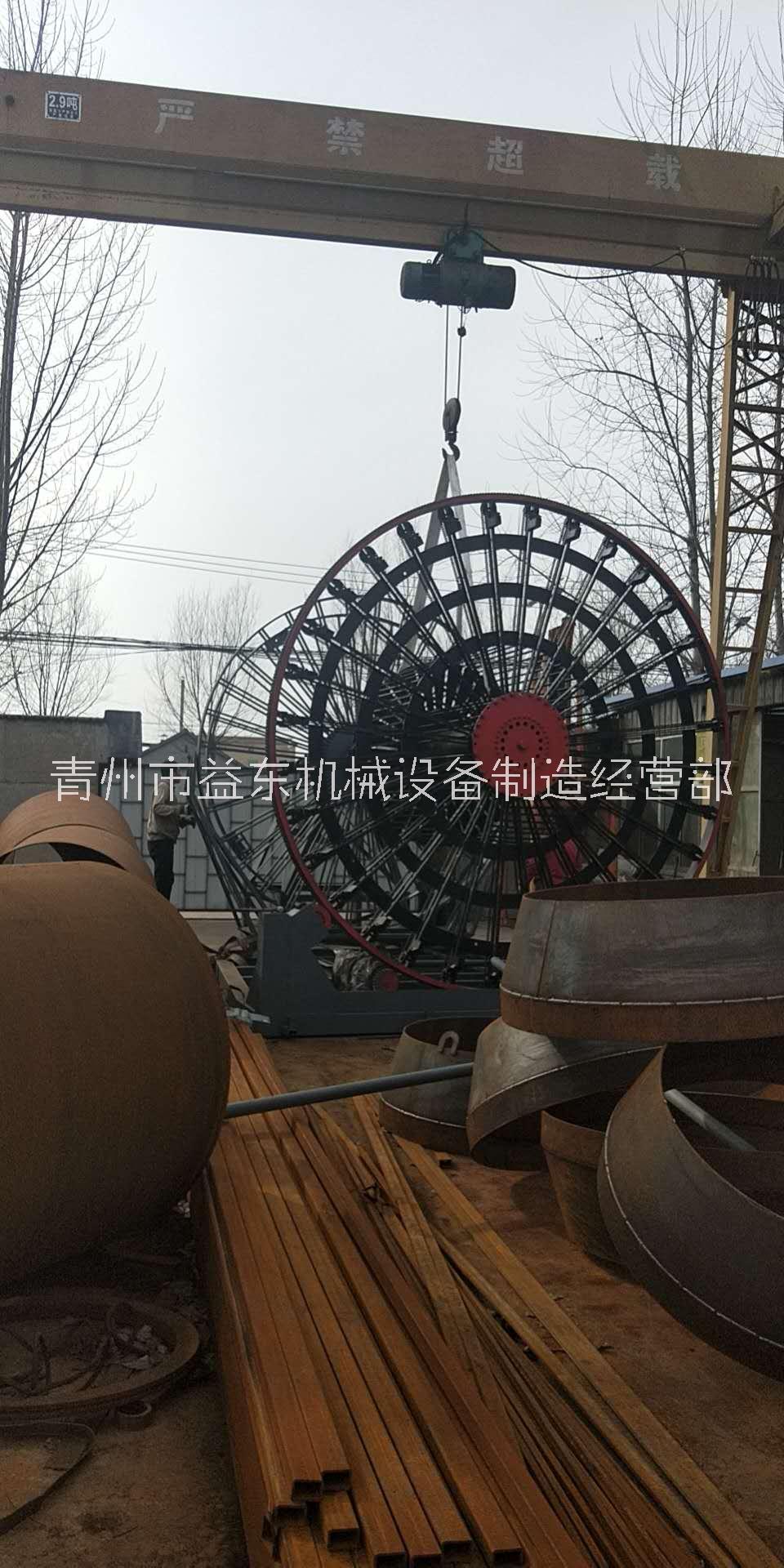

本機由機械工作部分與電器控制部分組成：
1、機械部分主要由：主驅動系統、推筋系統、變徑系統、電極系統、骨架支架構成。
1.1）主驅動系統
由主驅動變頻調速電機，驅動主機轉動，實現環筋在縱筋上的纏繞，以完成環筋的纏繞過程，同時向焊接控制系統傳輸焊接信號。
1.2）推筋系統
牽引系統由牽引變頻調速電機提供動力，經鏈條帶動推筋小車做直線運動，完成縱筋牽引焊接，推筋速度根據要求可進行較大范圍內的調節，以調節環筋的疏密，同時推筋小車具有自動返回功能。
1.3）變徑系統：
變徑系統由變徑變頻調速電機提供動力，當完成鋼筋骨架直段部分的成型后，如需要成型承插口部分，到承插尺寸時，變徑變頻調速電機通過鏈條帶動主機輪上的滑塊做徑向移動，完成自動擴徑。
1.4）電極系統
焊接平口時，將平口承插口開關，撥至平口位置，在自動焊接過程中電極系統保持相同的距離不變；焊接承插口在變徑時，電極系統隨變徑滑塊的擴大而變化，保證焊接電極與電極板的間距及焊接壓力相等。
2、焊接控制部分主要由：焊接控制系統、焊接控制主回路系統組成。
2.1）焊接控制系統：由全數字式焊接控制器和接近開關構成，以實現焊接規范的調節和焊接過程的完成。
2.2）焊接控制主回路系統：主要由焊接變壓器、可控硅元件、銅導體、水冷系統組成，由焊接變壓器提供足夠的焊接電流，可控硅元件作為焊接回路的無觸點開關，和焊接電流調節。冷卻管路通過對變壓器、可控硅電極的冷卻，為設備的正常工作提供保證。
| 焊接規格 | 主盤轉速(r/min) | 環筋螺距 | 公稱長度 | 縱筋根數 | 變徑方式 | 承插口角度 |
| 200毫米--600毫米 | 0-10 | 20-200 | 0-4000毫米 | 6-8 | 自動變徑 | 10-25 |
| 300毫米--800毫米 | 0-10 | 20-200 | 0-4000毫米 | 6-8 | 自動變徑 | 10-25 |
| 300毫米--1200毫米 | 0-10 | 20-200 | 0-4000毫米 | 6-12 | 自動變徑 | 10-25 |
| 300毫米--1500毫米 | 0-10 | 20-200 | 0-4000毫米 | 6-16 | 自動變徑 | 10-25 |
| 600毫米--2000毫米 | 0-10 | 20-200 | 0-4000毫米 | 8-24 | 自動變徑 | 10-25 |
| 800毫米--2400毫米 | 0-10 | 20-200 | 0-4000毫米 | 8-24 | 自動變徑 | 10-25 |
| 1500毫米--3000毫米 | 0-10 | 20-200 | 0-4000毫米 | 16-32 | 自動變徑 | 10-25 |
1.采用鏈條帶動滑塊變徑，同傳統焊機相比，生產效率大幅度提高，勞動強度大大降低。同時縱筋采用推進式進給，較牽拉式相比，無需對每根縱筋進行手工緊固和焊后手工卸件，本產品實現了快速卸件，生產效率可大大提高，由于沒有牽拉裝置的導軌，節省了操作空間。
2.實現了推進系統在焊接完畢后自動快速返回，無需人力推回，節省候機時間，從而提高生產效率，減輕勞動強度。
3.采用由焊接變壓器對鋼筋焊接處的直接供電，無電刷裝置，無需定期更換電刷及長期維護，同時具有節能效果。
4.采用氣動型板式水冷電極，自動調節預緊力，預壓力相對恒定，較彈簧預緊相比，具有電極沖擊小，電極磨損小，焊點更加牢固的特點，焊接過程中的飛濺進一步減小，電極壽命進一步得到延長。
1.大多數維修保養點都可從地面方便地操作，各種零配件全部為現貨配件，給后續使用提供持續保障。 2.所有軸承倉都采用了密閉可開式設計，因此降低了擁有成本和運營成本并縮短了機器維修時間。 1.免費互聯網診斷服務 2.技術工程師專門跟進進行技術指導服務。 1.平口焊接時，更換不同規格，只需按變徑前進或后退按鈕，調節到所需要的尺寸即可；
2.承插口焊接，平口段按以上調整即可，承插段需調整變徑零位和變徑到位行程開關即可自動完成焊接過程。
3.推進式進給
傳統牽拉式滾焊機需對每根縱筋進行手工鎖頭緊固，焊接完畢時對每根縱筋手工卸下，工效低，而我廠生產的滾焊機可將縱筋由進給輪直接從穿筋管推出，焊完直接一次卸件，可大為節省操作時間，提高工作效率。
4、高可靠性
我廠生產的滾焊機采用微電腦進行動作控制，各種動作得到控制，設備故障率可大為降低，且維護簡單方便。
5、節能效果
該產品采用由焊接變壓器直接對焊點供電，無需電刷及導電銅套等耗能環節，能量損失減至較小。
6、焊點牢固，飛濺小
的焊接控制使焊接規范到控制，加之采用板式電極供電，較輪式相比可增加預壓保持，焊接質量得到提高，飛濺大為減小。
7、使用壽命得到延長
焊接變壓器及可控制硅元件全部采用風冷，單只200A雙向風冷可控硅，具有過載能力強，使用可靠，使用壽命更長的特點。
注:另外可動導體采用TU2銅線疊加而成，有效截面800-2400mm2 且散熱能力強，較其他廠家采用的橡套電纜，其壽命數倍提高
本產品適用于鋼筋混凝土管內低碳鋼鋼筋骨架的焊接成型，以代替人工綁扎，可生產鋼筋直徑Φ12mm以下，骨架直徑和長度見表一，規格符合GB11836-99，滿足懸輥、離心、振動等各種制管工藝要求。
