廠家直銷 OPGW耐張線夾 預絞式耐張串 可定做 預絞式OPGW耐張線夾

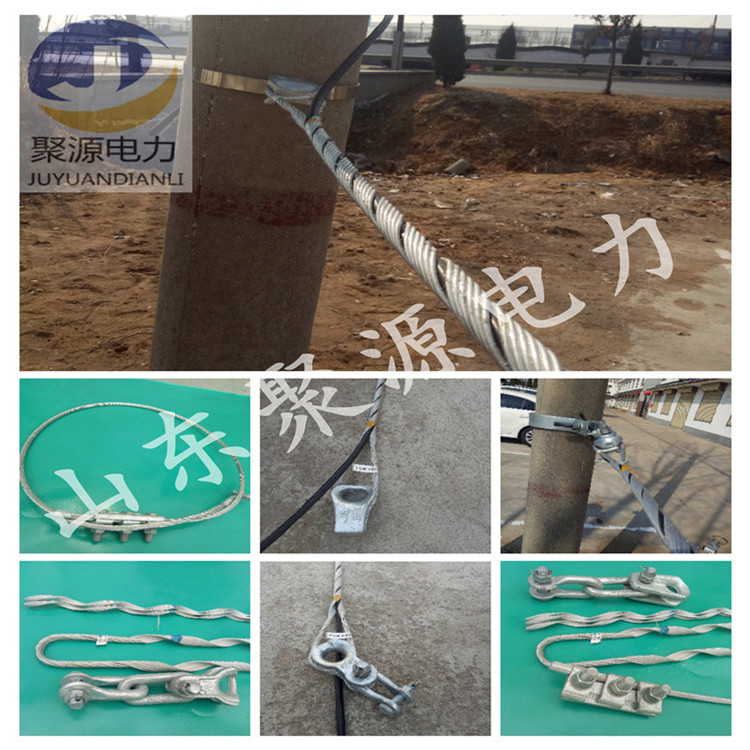

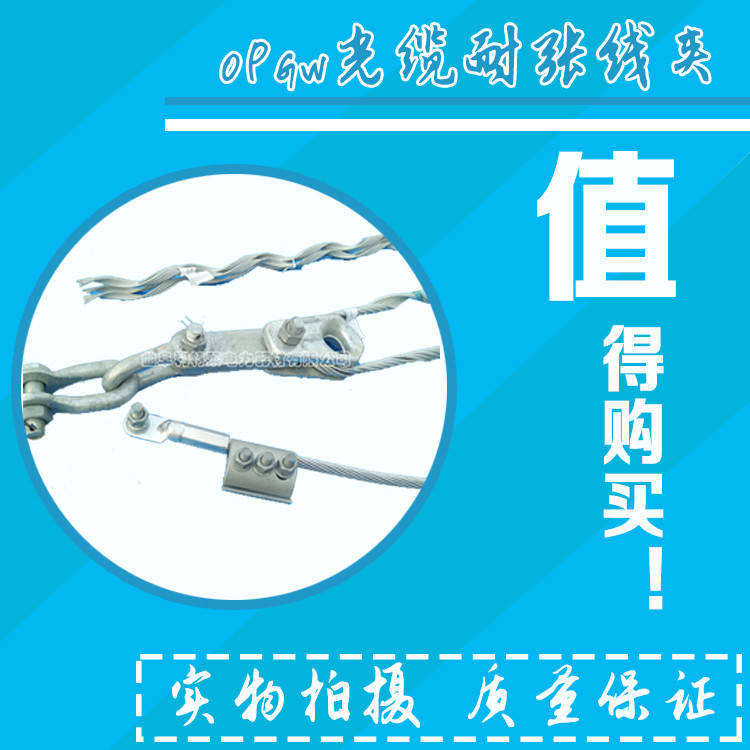

本產品用于OPGW光纜線路架設中OPGW光纜與耐張桿塔的聯接，承受全張力。將光纖復合地線連接至終端、耐張(轉角大于25°)或光纜接續桿塔上。 預絞絲對OPGW光纜起到保護和提高抗振作用。預絞絲的特殊設計，可以保證耐張線夾本身不會產生對OPGW光纜造成損害的應力集中，從而保證光纜系統的正常壽命。 結構與材料： U形掛環：熱鍍鋅鋼U形掛環,起到與桿塔緊固件連接的作用。 PD掛板：熱鍍鋅精密鑄鋼掛板，起到將U型環和嵌環連接起來的作用，并避免耐張線夾出口處光纜離桿塔太近，從而保證此處光纜有足夠大的彎曲半徑。 U型環：熱鍍鋅精密鑄鋼U型連接環，起到保護耐張線夾并與PD掛板連接的作用。 護線條預絞絲：用鍍鋅鋼絲或鋁包鋼絲制成，預絞絲內壁粘有一層微粒金剛砂，以增加磨擦力。預絞絲在工廠加工時被預制成四個子束，避免安裝誤差并便于快速安裝。預絞絲的末端朝徑向外側彎曲，以免擠壓損害光纜。 耐張預絞絲:用鍍鋅鋼絲或鋁包鋼絲制成,預絞絲在工廠加工時被預制成束，并在內壁粘有一層牢固的金剛砂，以達到對光纜減少側壓力的條件下增加耐張線夾的握力。 特點： a.應力分布均勻，無應力集中點，能很好地保護光纜。 b.在不超過光纜側壓強度的前提下，對光纜有較大的握著力，能承受較大的張力。 c.對光纜的握力不低于：光纜極限抗拉強度(UTS)的95％，完全適合光纜架設的需要 訂貨須知： a.根據OPGW光纜的極限抗拉強度及外徑來選擇合適的耐張線夾。 b.數量配置：1套／終端桿塔(含龍門架)；2套／耐張桿塔、轉角大于25°及OPGW接續桿塔。 c.該線夾標準配置按照OPGW*外層絞向?yàn)橛倚Ｈ鏞PGW*外層絞向?yàn)樽笮龝r(shí)，應在訂貨合同中加以注明。 d.本線夾在承受了全張力后，建議一次性使用。 山東聚源電力物資有限公司生產上百種預絞絲金具，需要詳細的技術參數，請聯系電話：儲姣 15206730319
