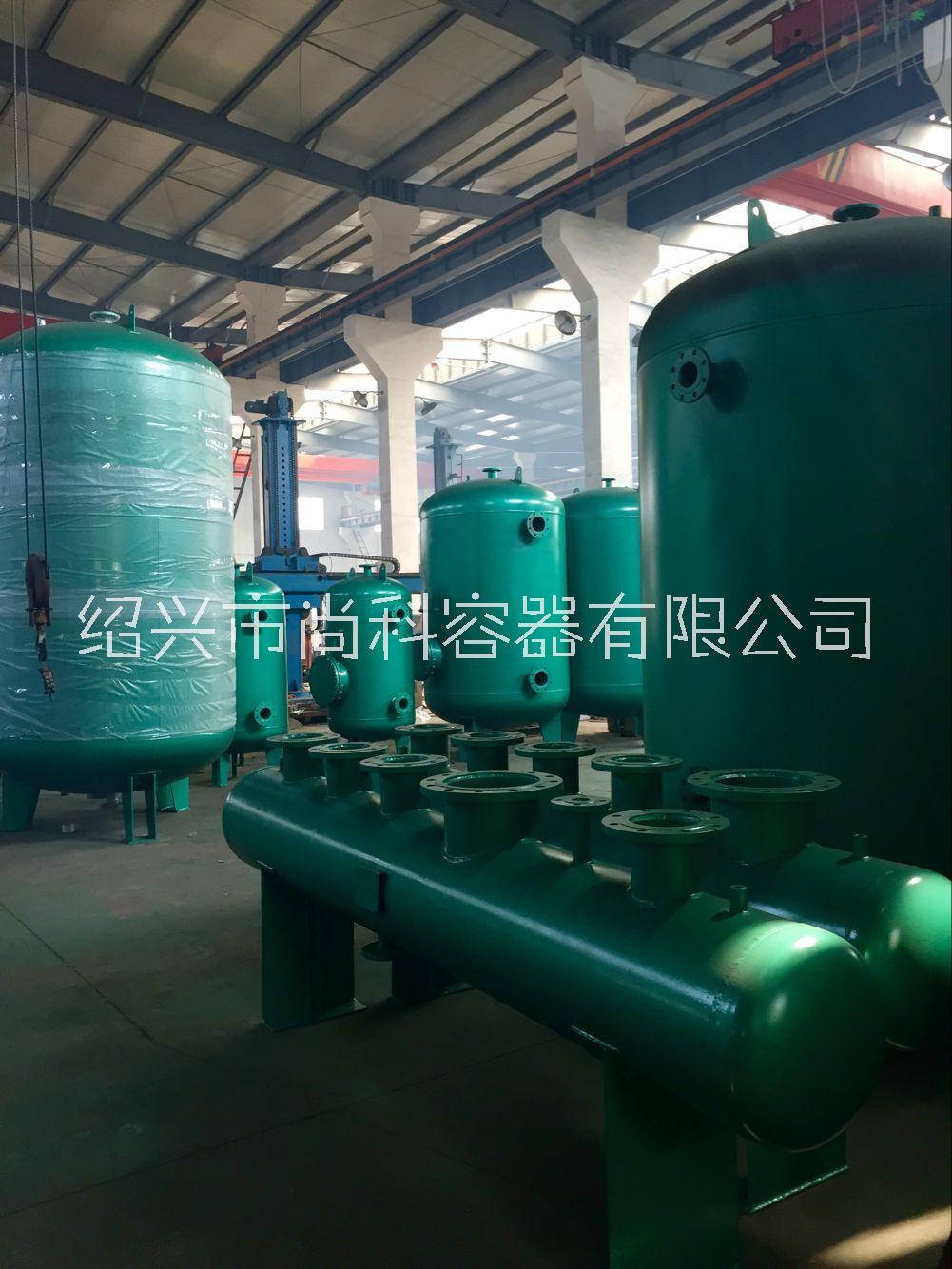

DN-550分集水器 集分水器 分氣缸

分集水器是由集水器和分水器組合而成的水流量分配和會集裝置。分水器是將一路進水通過一個容器分為幾路輸出的設備，而集水器則是將多路進水通過一個容器一路輸出的設備。其管理若干的支路管道，分別包括回水支路和供水支路，用碳鋼或不銹鋼板制作，屬于壓力容器類專業制造，其需要安裝壓力表溫度計。它一方面將主干管的水按需要進行流量分配，保證各區域分支環路的流量滿足負荷需要，同時還要將各分支回路的水流匯集，并且輸入回水主干管中，實現循環運行。其回水再利用，可達到更節能的效果，可以同時滿足供熱與制冷的需要。 　　分集水器是按照國家及行業相關技術標準進行設計的，各支管的安裝接口，接管長度及形式可按照用戶需要進行設計。 　一、不銹鋼分集水器的結構： 　　分集水器主要受壓元件為：封頭、殼體、法蘭材料均為Q235-B、20#、16MnR，規格型號為ф159-ф1500，工作壓力為1-2.5MPa，工作溫度：0～400℃，工作介質：蒸汽、冷熱水、壓縮空氣。特殊規格型號可根據用戶要求另行安排設計。 　二、不銹鋼分集水器的特點： 　　1、規范化生產。合理的焊接工藝，產品美觀、并且駐臺水壓試驗和X射線探傷。安全可靠。 　　2、品種齊全，適用范圍廣。工作壓力極高可達16Mpa。 　　3、產品。每臺分氣缸均按國家標準制造、檢驗與驗收。分氣缸出廠時由工廠檢驗合格后經當?shù)刭|(zhì)量技術監督局監檢出廠。確保分氣缸質量萬無一失。分氣缸檢驗合格證明圖紙等。 　　4、用戶有特殊要求時，可根據分氣缸用戶需要設計制造。 三、不銹鋼分集水器產品應用： 　　1．蒸汽或熱水鍋爐房的蒸汽、冷凝水、冷熱水的分配和集中； 　　2．換熱站供回水的分配和集中； 　　3．空調機房冷水的分配和集中； 　　4．制冷系統的冷水分配和集中； 　　5．工業廠房中高低壓蒸汽、冷凝水、熱水、冷卻循環水的分配和集中。 　四、分集水器設計說明： 　　1、極大開孔直徑應符合GB150-98《鋼制壓力容器》的相關規定。 　　2、長度的確定，可根據工藝設計所需要的接管的直徑，數量和排列順序查表，選擇相鄰接管中心距計算集分水器的總長度。 　　3、選用時應特別注意，對于筒體直徑D≥400mm的，在安排接管時，盡可能將極大的蒸汽接頭從封頭中心接出，以減輕筒體載荷及便于安裝與維修。 　　4、每個環路加熱管的進、出水口，應分別與分水器、集水器相連接。集分水器內徑不應小于總供、回水管內徑，且集分水器的極大斷面流速不宜大于0.8m/s。每個分支環路供水管上均應設置可關閉調節閥。對有熱計量要求的系統應設置熱計量裝置。
