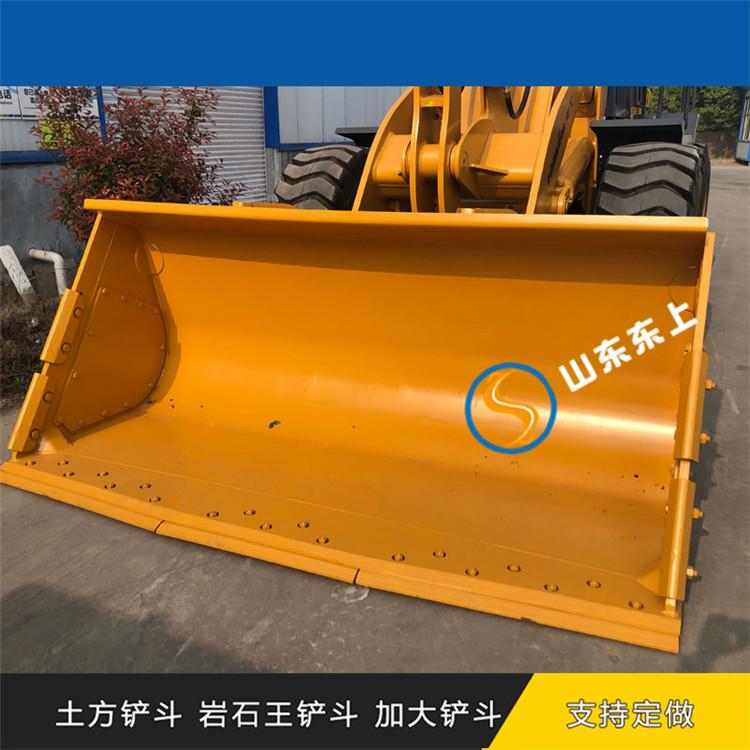

煤炭裝載機鏟斗龍工4.5立方挖斗廠家上饒裝載機變速箱原廠件

煤炭裝載機鏟斗龍工4.5立方挖斗廠家上饒裝載機變速箱原廠件

     鏟斗屬于定制產品，具體價格當天落實為準，所標數字定金或電議價，歡迎客戶朋友詢價定制鏟斗。請留下您的信息，我們的客戶經理跟您聯系.柳工廈工徐工臨工龍工山工常林裝載機鏟車鏟斗翻斗巖石斗加大鏟斗/龍工83330F850853855BD85650EX裝載機鏟車加大煤鏟斗土方斗巖石斗/柳工835柳工30E裝載機鏟斗855N鏟車50CN巖石斗836加大鏟斗翻斗856/徐工30鏟斗徐工300K裝載機鏟斗50G鏟車鏟斗500巖石斗加大鏟斗翻斗/臨工LG933、LG936 LG953 LG953N LG953F LG955F LG952 LG952H LG956 LG956F裝載機鏟斗支持定做。
     供應各型號裝載機鏟斗工程鏟車輪式裝載機鏟斗尺寸裝載機鏟斗什么牌子好,裝載機鏟斗價格,裝載機鏟斗采購批發信息裝載機斗主要用來鏟、裝、卸、運土和石料一類散狀物料，也可以對巖石、硬土進行輕度鏟掘作業。如果換不同的工作裝置，還可以完成 推土、起重、裝卸、篩選其他物料的工作。采用優質強度結構鋼，使用國產優質斗齒座；節省作業時間。適用于挖掘和裝載松動的沙土和粘土等輕裝作業。鏟斗屬結構件類產品，由齒座板、底板、邊板、墻板、掛耳板、背板、斗耳板、斗耳套、斗齒、齒座、護板或斗角等零配件組成，所以焊接是鏟斗關鍵的制作工序，焊接質量直接影響到鏟斗的結構強度及使用壽命。
      標準斗：選用國產優質合金鋼Q345，適用于一般黏土、松土的挖掘和沙、土、礫石的裝載等較輕作業環境。
       巖石斗：齒座板和側刃板材料選用強度耐磨鋼，適用于挖掘混有較硬碎石的硬土、次堅石、風化石或堅石、破后的礦石的裝載等重載作業環境。

本文摘自網絡，行業資訊類信息參考。

由于物料種類和作業的條件不同，裝載機工作時鏟斗切削刃并非均勻受載，一般可以簡化為兩種情況：（1）認為載荷沿切削刃均勻分布，并以作用在鏟斗切削刃中點的集中載荷來代替均布載荷，稱其為對稱受載情況；（2）非對稱受載情況，由于鏟斗偏鏟、料堆密集情況不均，使載荷偏于鏟斗一側，通常將其簡化為集中載荷作用在鏟斗鏟斗邊緣的斗齒上。這兩種處理方法都是偏于的。當結構受力超過其極限載荷，材料發生塑性變形直至開裂（焊接部位）或斷裂。

3、?有限元模型的建立及邊界條件?

??工作裝置作為裝載機的主要工作部件，強度和剛度必須有充分的保證。根據工作裝置的結構特征，建立起與其對應的有限元模型。?

??3．1單元類型的選取有限元網格劃分?

巖石王鏟車鏟斗

標準鏟車鏟斗材質

標準鏟車鏟斗廠家

標準鏟車鏟斗定做

標準鏟車鏟斗價位

??工作裝置的各板厚度均勻，且長寬相比較小的多。根據經典薄殼理論假設，厚度小于中面輪廓尺寸1/5的為薄板。因此可以采用空間板殼單元進行網格劃分?？紤]四邊形單元比三角形單元具有更高的計算精度，而三角形單元比四邊形單元更利于擬合過渡，所以采用四邊形單元與三角形單元混合進行網格劃分。???有限元網格按照“均勻應力區粗劃、應力梯度大的區域細劃”的原則進行劃分。按照給定尺寸自動劃分后，對局部（如尖角和軸承孔等部位）進行細劃。有限元模型如圖2所示。???3．2邊界條件的施加?

??邊界條件包括兩方面：邊界載荷和邊界約束。取額定裝載量，按靜力等效的原則將力施加在鏟斗尖內移約100mm處中部。在初鏟轉斗時，可認為舉臂油缸和翻斗油缸都不動，動臂的兩個鉸銷部位和搖臂的鉸銷部位無相對移動。???3.2.1邊界載荷?

額定裝載為2×104N。聯合鏟取的工況進行加載。根據以上假設，可以計算出鏟斗所受水平力Rx和垂直力Ry。?

??水平力（即插入阻力）的大小由裝載機的牽引力確定???Rx＝Pkpmax＝4000N?式中，Pkpmax為裝載機的牽引力。???垂直力（即鏟起阻力）大小受裝載機的縱向穩定條件的限制。?

??Ry＝GL1/L＝58800x1300/2615.8＝26974N?式中，G——裝載機自重，為6000kg（58800N）。???L1——中心到前輪水平距離，為1300mm。?

??L——垂直力作用點到前輪水平距離，為2615.8mm?。
