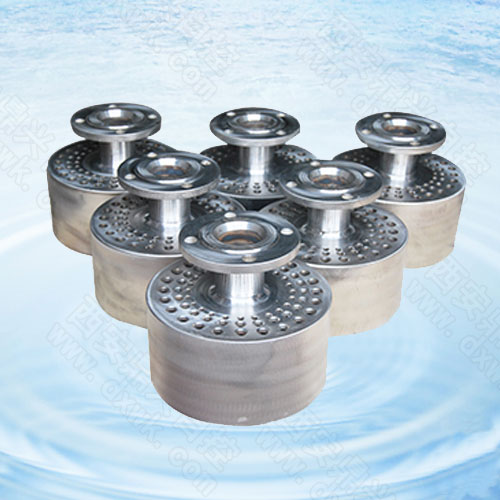

鼎興自控浸沒式消聲加熱器 消聲加熱器 全國發貨蒸汽消聲加熱器

一、產品概述： 旋轉式消聲加熱器是本公司在吸收國內外多種直接式加熱器優點的基礎上，研制出的一種新型加熱器。它將蒸汽直接導入水中，迅速的加熱水。由于采用全新的消聲結構，噪音降低，解決了傳統加熱方式的費用高、噪聲大、工作不穩定的難題。它具有消聲效果好、振動小、結構簡單，安裝方便等優點，而且節約能源，熱利用率達98％以上，適用于食品、化工等一切用蒸汽生產熱水與開水的場合。 二、工作原理： DXX旋轉式消聲加熱器中央腔體環壁上分布著若干組大小通徑配套的小孔，當蒸汽從其中的斜向小孔向外高速噴出時，冷水從每組配套的另一小孔中被引射出來，兩者迅速進行熱交換，由于加熱器中的蒸汽是沿切線方向旋轉噴出的，這樣一方面大大減小了蒸汽對被加熱液體的沖擊角度，有效降低了由于蒸汽對液體的沖擊振動而產生的噪聲。另一方面蒸汽沿切線方向旋轉噴出，帶動被加熱液體產生同向旋轉，冷熱對流變得更加頻繁，這個過程使蒸汽汽泡產生的噪聲，被壓到低限度，且整個容器內的液體在旋轉運動中被很快加熱。 三、產品特點： 1、靜音、無振動：DXX加熱器采用內部漩流消聲結構，噪聲低，無振動。 2、熱效率高：蒸汽直接通入水中，無冷凝水所帶走的熱量損失。 3、投資省，DXX加熱器價格遠低于換熱器，在熱水箱設置位置高時，可省卻熱水泵 4、可重復加熱，采用DXX加熱器可反復加熱水箱內的水，無需放干箱內余水 5、安裝維護簡便：DXX加熱器外形尺寸小，重量輕，安裝維護簡便。 四、適用范圍： DXX旋轉式消聲加熱器廣泛應用于采暖、工廠工藝水、污水、衛生熱水加熱系統等。 五、選型說明： 1、工作特性計算公式： T=60 M（分鐘） 其中：T—加熱時間（分鐘） M—加熱水重量 G0—單位時間蒸汽耗量（kg/h） t1、t2—加熱前后的溫度值（℃） i0″—飽和蒸汽熱焓（kcal/kg） C—水的比熱容（kcal/kg?℃） 2、應用舉例 在蒸汽工作壓力P=0.4MPa（表壓）時，選用DN32規格的加熱器，把1.5噸水，從15℃加熱到80℃，所需時間T? 查表得知P=0.4MPa時，DN32加熱器蒸汽耗量549kg/h，熱焓656.3kcal/kg。 所以： T=60 1500≈18（分鐘） 3、 設計選型舉例 工作特性公式可變形為：G0= M 根據已知的M、C、T、t1、t2、i0″的值，算出所需蒸汽耗量G0，然后根據工況P值， 查蒸汽耗量表，即可確定加熱器的型號，若單個加熱器蒸汽噴入量不足，可采用多個加熱器并聯加熱。改造選型：按原有蒸汽管道大小，選配同規格加熱器即可。 現有5噸熱水箱一個，在蒸汽工作壓力P=0.4MPa（表壓）時，要求在25分鐘內將水箱內的水從10℃加熱到65℃，問需要選用的加熱器的規格和數量？ G0=60 5000≈1116.2(kg/h) 對照表2，選用DN50型加熱器一個（G0=1153）即可 在不同蒸汽工作壓力時，加熱器蒸汽耗量G0及飽和蒸汽熱焓i0″一覽表 規格 DN15 DN20 DN25 DN32 DN40 DN50 熱焓（i ″） 蒸汽工作壓力P(MPa) (表壓) 0.1 31.6 62.72 112.9 225.8 301.1 474.2 646.3 0.2 46.46 92.92 167.2 334.5 446.0 702.4 650.7 0.3 61.41 122.8 221.1 442.1 589.5 928.5 653.9 0.4 76.25 152.5 274.5 549.0 732.2 1153 656.3 0.5 91.02 182.0 327.7 655.3 873.8 1376 658.3 六、安裝調試： 1、該產品使用時，加熱器距離容器的側壁與底部不小于200mm。 2、選型時，蒸汽管道的口徑應大于或等于加熱器的公稱通徑，多個加熱器并聯使用時，蒸汽管道的截面積應大于或等于所有加熱器連接管截面積之和。 3、蒸汽壓力大于0.5MPa（表壓）時，應裝蒸汽減壓閥減壓，其前加裝過濾器。 4、蒸汽管路上近加熱器處，須安裝止回閥，防止停汽時，發生虹吸現象，導致發生水倒流的事故。 5、近加熱器的蒸汽管應該牢靠結實的固定，使之工作時，不至于擺動。 6、加熱器多臺并聯使用，宜均勻分布，因為重量較大，應加以支撐，安裝定位視現場情況而定。 7、水箱的水溫與水位，宜采用溫度控制儀與水位控制儀進行監控。 8、使用中如果加熱器的加熱速度變慢，可能是其內部汽孔被堵塞，應拆下加熱器將堵塞汽孔的雜質處理干凈，并將污物從排污口排出，加熱器每個月清理一次。
