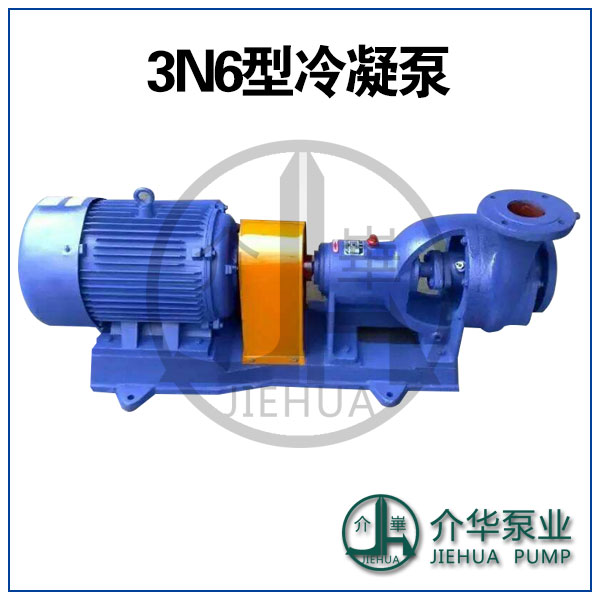

4N6型冷凝泵

4N6型冷凝泵概述 N型冷凝水泵主要供火力發電廠輸送冷凝水之用，亦可用在介質與冷凝水相似的其它地方，該泵有較好的吸入性能。 100N130、100N160、150N110、150N130、150N180、200N180、200N32、80N45X4、100N45X5、150N60X4型泵分別在填料函體和填料壓蓋處通入冷卻水后可作疏水泵用，并可以用機械密封，可輸送15080℃以內液體，其它泵輸送液溫度低于80℃。 4N6型冷凝泵參數范圍 流量：40m3/h 揚程：62m 型號說明 例：3N6X2和4N6A的含義為 3或4——吸入管直徑以25除 N——臥式懸壁冷凝水泵 6——設計單級揚程被10除后取整數，即單級揚程為60米左右 2——級數，表示該泵有2級 A——葉輪經過切割（外徑減小） 4N6型冷凝泵結構說明 品種 N型冷凝水泵有臥式懸臂單級、兩級、單級帶誘導論等結構形式，共有10多個品種。單級的有3N6，3N6G、4N6、4N6G、4N6A及100N130、100N160；兩級的有2.5N3X2、3N6X2、4N6X2；單級帶誘導輪的有6N6、150N110、150N130、150N180、200N32、200N180。 支撐部分 品種支撐部分結構相同，主要有托架、前后軸承壓蓋和軸組合定位在托架上的前后徑向滾珠軸承上，滾球軸承亦承受未被平衡的軸向力。用稀油潤滑，油量可從油標看出。前后軸承壓蓋均裝有毛氈密封圈作為軸封以防漏油。管堵處的孔用來灌油。清洗換放出。 密封和傳動 泵采用軟填料密封，在軸封處裝有可更換的軸套。 泵通過彈性聯軸器由電動機驅動。 4N6型冷凝泵工作部分 單級：主要件有硅黃銅鑄成的葉輪通過鍵固定在45號優質碳素鋼制成的軸上，葉輪裝在由耐磨鑄鐵HT200-400鑄成的泵體，泵蓋所構成的泵工作室內，動力機通過聯軸器帶動支在軸承中的軸和葉輪，泵就工作，耐磨鑄鐵HT200-400制成的軸套與襯套之間有著水潤滑軸承的作用，泵體后的填料函內裝有填料環，及填料油浸石墨繩，開口填料壓蓋，借助加長雙頭螺栓壓緊填料，并可調整松緊，外部引入高大氣壓的密封水，通過接管對準填料環在整個填料函內就形成隔絕空氣侵入泵內的密封腔，同時阻止泵內水向外流，少量的潤滑水滴出。在葉輪上開有平衡孔。使高壓區與進口低壓區溝通從而軸向推力，為了防止磨損泵體和泵蓋易于修理，達到良好密封，在泵體，泵蓋上裝有密封環，泵體上部備有絲孔做為放氣用，停車檢修時，泵中之水從絲孔放出，為了方便泵體和泵蓋的抓卸，備有起蓋螺釘，進出口均備有測壓孔。 兩級：其余與單級相同，僅泵蓋、泵體和中間懛構成兩個工作室，在兩室內相應裝有硅黃銅80-3鑄成的級葉輪和鑄鐵HTA20-40CUMO制成的葉輪。 單級帶誘導輪：其余與單級相同，僅葉輪材料為鋁鐵青銅，在葉輪前加一個有鋁鐵青銅制成的誘導輪，以改善汽蝕性能。
