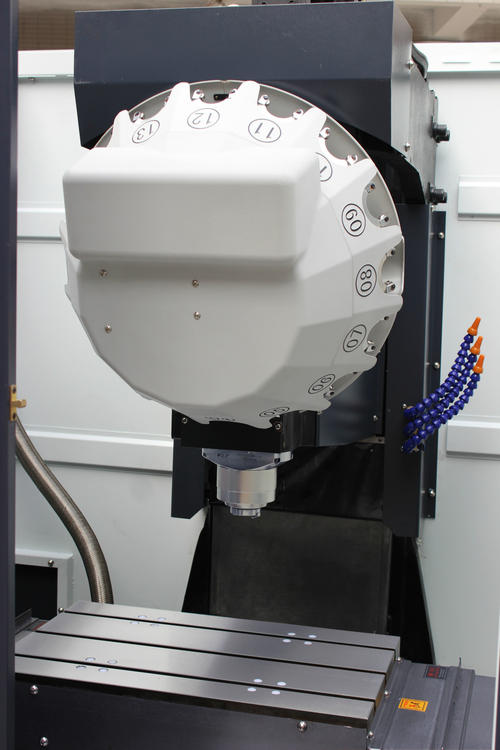

T5高速鉆攻中心發那科小黃雞3C電子產品*立式CNC加工中心廠家直銷報價 參數 型號

T5高速鉆攻中心技術參數

1. 移動行程

         X軸（工作臺左右行程）行程：    500 mm

         Y軸（工作臺前后行程）行程：    400 mm

         Z軸（主軸頭上下行程）行程：    300mm

         主 軸 鼻 端 至 工 作 臺 距 離：   200~500mm

2. 規格

        工作臺尺寸：620×420mm

T型槽數：  3

T型槽寬度：18mm

工作臺承重：250kg

主軸轉速級數：無級調速

主軸轉速范圍：60-12000rpm

主 軸 錐 孔： ISO NO 30

3. 機器精度標準

     JB / T 8771.2-1998   《立式加工中心  幾何精度檢驗》

     JB / T8771.4-1998    《加工中心  線性定位精度和重復定位精度檢驗》

     JB / T8771.7-1998    《加工中心  精加工實件精度檢驗》

     JB / T 8801-1998     《加工中心  技術條件》

     定位精度：      ±0.01mm    重復定位精度：  ±0.005mm

4. 主軸傳動系統

主軸電機功率（無級調速）：5.5 KW

   主軸潤滑：使用進口高*級潤滑脂潤滑，全封閉，免維護

   主軸采用臺灣高速高精主軸

5. 進給系統

X/Y/Z軸快速移動速度：48m/min

   切削進給率：1~10000mm

   手動進給率：0~2000mm

   蕞小設定與移動單位：0.001mm

   滾珠絲桿（直徑×節距）φ32×10mm(X、Y、Z)

6. 自動換刀部份（選配）

自動換刀方式：夾臂式

刀/具選擇方式：雙向任意式

刀庫容量： 14把

刀/具蕞大長度：300mm

刀/具蕞大重量：7kg

刀/具蕞大直徑：φ80（滿刀狀態）  φ140（臨空刀狀態）

自動換刀時間： 1.4s

7. 機床的機械特征：

機器為加寬型縱床身，精密級高精度橫工作臺，加大加強型單立柱的立式高速鉆孔攻牙機床。

可以高速實現X、Y、Z任意坐標以及三坐標聯動控制。

X、Y、Z三軸采用臺灣品牌精密絲桿及日本進口滾珠絲桿軸承支撐。

采用蕞新的P級靜音線性滑軌

主軸采用高速、高精度的品牌軸承。

8.機器防護

   機器防護裝置安*全、齊全、可靠

   符合GB15760-1995《金屬切削機器安*全防護通用技術備件》

   機器噪聲：符合國家標準〈75db

   電控柜冷卻采用冷熱交換器降溫，密封防塵，防塵等級IP65

9.潤滑系統

   采用自動潤滑裝置，對各滑動面及滾珠絲杠施行強制潤滑,注油時間間隔和注油量可調

   潤滑油選用T68#導軌潤滑油

10.冷卻系統

    冷卻系統容積200L

    冷卻泵，電機功率0.5KW，流量40L/min

    切削冷卻為萬象噴頭噴射冷卻液

11.氣動系統

               氣動系統裝有三點組合，壓力開關、電磁閥等，實現氣動換刀，主軸吹氣，壓力6-8kgs/cm²流量220L/min，可選擇配置外接氣*搶。

12.電氣系統

    符合GB/T5226.1-1996《工業機械電氣設備第*一部份：通用技術條條件》標準。

　　系統具有完善可靠的連鎖、安/全保護和故障自診斷報警功能

　　配有RS232標準通訊接口，可用計算器軟盤進行程序的儲存

　　可根據用戶要求選擇其他的系統

13.機器配件及外購件

　　機器配件及外購件均選用國內、外優質品牌（詳見外購件清單）

14.三色警*示燈

    紅燈：顯示報警

    黃燈：顯示程序結束

    綠燈：顯示程序正在執行中

15.機器電源

   電源電壓范圍：交流三相380V±10%      50Hz

   機器用電總功率：蕞大25KVA

16.正常使用溫度

        環境溫度：0~40℃

        濕度：≤85%
