汽車內飾材料燃燒試驗機

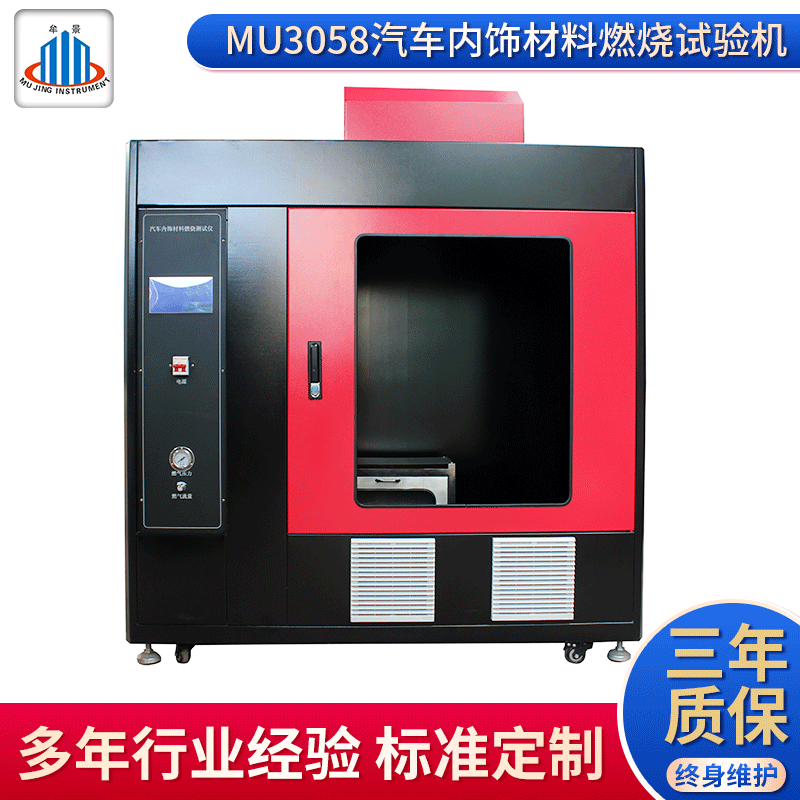

MU3058汽車內飾材料燃燒試驗機（按鍵式）

汽車內飾材料燃燒試驗機，符合GB8410、美標FMVSS302、DIN7520汽車內飾材料的燃燒特性，內飾材料包括汽車內飾領件所用的單一材料或?qū)臃e復合材料。

儀器用途：

符合GB8410、美標FMVSS571.302、DIN7520汽車內飾材料的燃燒特性。將試樣水平地夾在U形支架上，在燃燒箱中用規定高度火焰點燃試樣的自由端15S后，確定試樣上火焰是否熄滅，以及試樣燃燒的距離和燃燒該距離所用的時間。內飾材料包括汽車內飾領件所用的單一材料或?qū)臃e復合材料，如座墊、座椅靠背、座椅套、安全帶、頭枕、扶手、活動式折迭車頂、所有裝飾性襯板、儀表板、雜物箱、室內貨物架板、或后窗臺板、窗簾、地板覆蓋物

一、汽車內飾材料燃燒試驗機燃燒箱：

1、鏡面不銹鋼板結構，鋼板厚度1.2mm

2、燃燒室尺寸：寬×高×深: 385×360×204mm

3、底部有10個直徑為19mm的通風孔，四壁靠近頂部四周有寬13mm的通風槽。

4、試驗支架：由兩塊U形耐腐蝕的金屬鋼板制成，尺寸長×寬為361×100mm

二、汽車內飾材料燃燒試驗機控制箱：

1、 燃燒時間：099.99/S/M/H任意設定

2、停燃時間： 燃燒時間：099.99/S/M/H任意設定

三、汽車內飾材料燃燒試驗機燃燒燈：

1、噴嘴內徑：9.5mm

2、氣源：煤氣（客戶自備）

3、火焰高度：38mm

四、金屬梳：

長度：110mm，沒25mm內78個光滑圓齒

五、鋼尺：

長度400mm，精度1.0mm

汽車內飾材料燃燒試驗機其它部件：

1、甲烷壓力表：壓力范圍：030PSI，可調節（自備）

2、溫度計：MAX：300一支，用以測試箱內溫度

3、配備火焰高度尺（用以測量火焰高度：內焰19mm，外焰38mm）

4、燃?xì)猓河尚璺阶孕信渲茫òㄤ撈浚?9以上純度的燃?xì)?，鋼瓶上的減壓閥）

汽車內飾材料燃燒試驗機配套通風櫥參數：

1、箱體容積：寬×高×深: 900×800×800mm

2、配備抽風機一臺

3、前門為玻璃門，可直接觀察內部試驗情況

MU3058汽車內飾材料燃燒試驗機（觸摸屏）

根據標準GB32086-2015《特定種類汽車內飾材料垂直燃燒特性技術要求和試驗方法》而研制的，完全滿足國家標準GB32086規定的技術要求，適用于運載超過22名乘客的M3類汽車內飾用窗簾/遮陽簾和/或其它內部懸掛材料，不適用用于有站立乘客的城市客車。技術參數：

1） PLC+觸摸屏控制；

2） 本生燈自動點火，施焰時間可任意設定；

3）  T1/T2/T3記錄時間9999S內；

4） 時間計時器最小解析度：0.1S；

5） 火焰施加時間可預設（自動計時）；控制范圍：0.1s-999.9s；計時精度0.1s，到達設定燃燒時間后，本生燈（燃燒器）自動退回；

6） 試樣固定架正面正對設備觀察窗，便于觀察試驗進行和試樣的燃燒情況；

7） 通風櫥：（冷軋板靜電噴涂外箱）；

8） 本生燈（燃燒器）自動傾斜30°，（可在30°、45°兩角度間選擇，可預設）；

9） 火焰高度：10-100mm連續可調；

10） 電源： 220VAC-15%～220VAC+10%  500W （單相三線制）

11） 試樣夾具尺寸：框架高560 mm，由兩根間距為150 mm的平行桿連接組成，桿上有固定試樣的固定針。固定針直徑不大于2 mm，長度至少27 mm。為將試樣固定在固定針上，并離框架有一段距離，需在固定針附近安裝直徑為2 mm，高度至少為20 mm的定位柱。

12） 壓板： U形壓板保證試樣在試樣固定架上的垂直平整性。U形壓板應平整且具有剛性，用適當材料制成、尺寸相當于試樣固定架尺寸，厚度為1.0 mm±0.1 mm。在壓板的左右兩側鉆出直徑大約為4 mm的12個圓孔，圓孔位置應保證其圓心間距等于試樣固定架上固定針之間的距離（見附圖1）

13） 燃?xì)鉄簦喝細鉄粼谠嚇忧跋路?，位于通過試樣的垂直中心線與試樣表面呈垂直狀態的平面內，燃?xì)鉄糁行妮S向上傾斜，與試樣所在平面成30°角，燃?xì)鉄繇敳亢驮嚇酉逻吘壍木嚯x為20 mm，示意圖如圖2所示。燃?xì)鉄舸怪狈胖脮r(shí)點燃燃?xì)鉄?，調節火焰高度至40 mm±2 mm，該距離是燃?xì)鉄魢娮炜谂c火焰距離。氣體噴嘴內徑為0.18+0.03  0 mm。

14） 燃?xì)鉄羰褂玫娜細?/span>:工業用丙烷氣體、丁烷氣體或液化（客戶自配）

15） 照明：LED射燈20W×2

16） 觸摸顯示屏相關參數：

a. 尺寸：7寸 有效顯示尺寸 長15.4cm 寬8.59cm；

b. 分辨率：800*480

c. 通訊接口 RS232、3.3V CMOS或TTL、串口方式

d. 儲存容量:1G

e. 采用純硬件FPGA驅動顯示，“零”啟動時間，上電即可運行

f. 采用M3+FPGA架構，M3負責指令解析，F(xiàn)PGA專注TFT顯示

g. 主控制器均采用低能耗處理器，自動進入節能模式

17）

配置清單：

1) 主機 一臺

2) 試樣夾                   1付

3) 氣源管                   1根

4) 電源線                   1根

5) 滴落盤                   1個

6) 排煙管                   1套

7) 說明書                   1份

8) 合格證                   1份

設計標準：

GB 32086-2015《特定種類汽車內飾材料垂直燃燒特性技術要求和試驗方法》

符合：

歐洲聯盟汽車技術指令95/28//EC《特定種類汽車內飾材料的燃燒特性》垂直部分
