水平/垂直燃燒試驗機 ? MU30水平/垂直燃燒試驗機 ?

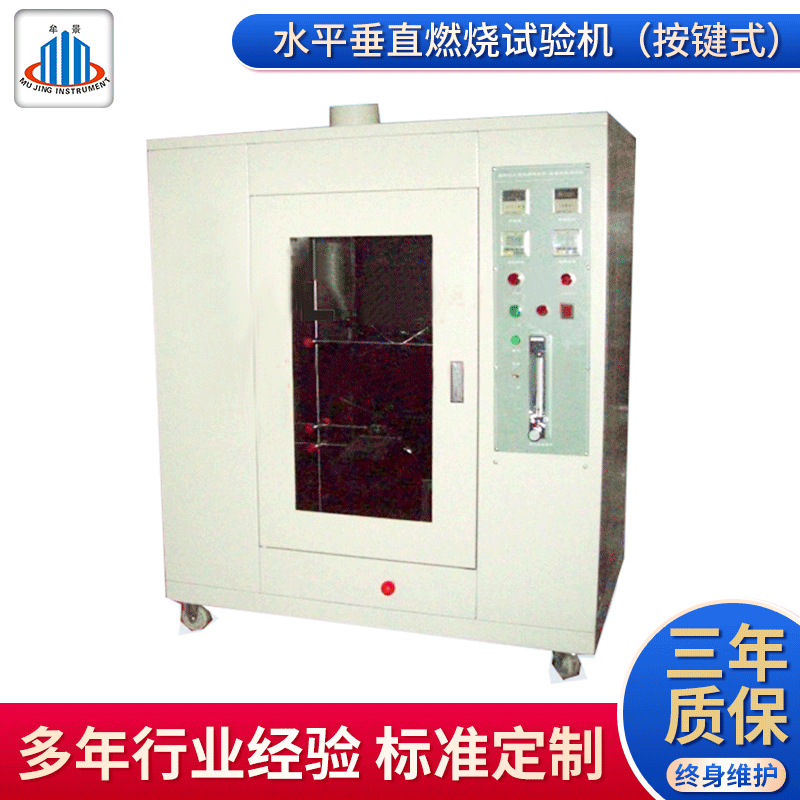

MU3061水平/垂直燃燒試驗機  （按鍵式）

水平垂直燃燒試驗主要參照UL 94-2006、IEC 60695-11-4 、IEC 60695-11-3、GB/T5169-2008系列等標準采用規定尺寸的本生燈(Bunsen burner)和特定燃氣源( 甲烷或丙烷)，按一定的火焰高度和一定的施焰角度對呈水平或垂直狀態的試樣定時施燃若干次，以試樣點燃燃燒、灼熱燃燒的持續時間和燃燒余焰熄滅后的試樣長度等來評定其可燃性及著火危險性能。

主要針對UL94之V-0  V-1  V-2 、UL94之HBF  HF-1  HF-2 、UL94與GB/T5169之5VA和5VB 級材料的可燃性進行定級評定。適用于照明設備、低壓電器、家用電器、機床電器、電機、電動工具、電子儀器、電工儀表、電氣連接件和輔件等電工電子產品及其組件部件的研究、生產和質檢部門，也適用于絕緣材料、工程塑料或其它固體可燃材料行業。

水平/垂直燃燒試驗機技術參數：

1、燃燒器：內徑Φ9.5mm±0.3mm單氣體本生燈及內徑Φ12mm±0.3mm

混合氣體本生燈各一個
2、試驗傾角：0°、20°、45°手動切換
3、火焰高度：20mm±1mm 到175mm±10mm可調
4、施焰時間: 0-999.9s±0.1s可調
5、余焰時間: 0-999.9s±0.1s，自動記錄，手動暫停
6、余灼時間: 0-999.9s±0.1s，自動記錄，手動暫停
7、燃燒氣體: 98% 甲烷氣或98% 丙烷氣(一般情況可采用液化代替)
8、流量壓力：帶雙流量表及壓力表(燃氣及空氣)
9、溫度測試范圍：0~1000℃
10、火焰溫度要求：從100℃±5℃升到700℃±3℃的時間在44±2秒及54秒±2秒之內
11、測溫熱電偶：Φ0.5mm進口鎧裝(K型)熱電偶二條[雙測溫系統,V-0/1/2(50W)及5VA/B(500W)級別]
12、試驗背景：黑背景
13、試驗過程：試驗程序手動控制，獨立抽風
14、工作室體積：0.75立方、釆用A3鋼板表面噴塑或不銹鋼機箱(可選)(可定制其他尺寸)
15、設備外尺寸：1150mm寬×700mm深×1250mm高

水平/垂直燃燒試驗機面板按鍵說明：

1、電源開關：電源為AC220V  50HZ，把電源線接通電源，打開電源開關，儀器啟動；

2、燃燒時間：按標準要求設定好施加于試樣的燃燒時間，當儀器啟動點火后會立刻開始計時，設定時間到達后，自然跳到停燃時間計時器，停燃計時可是運行；

3、余燃時間：當燃燒時間到達后，余燃時間計時開始運行，直到試樣火焰自然熄滅，無跌落物或所有物體無明火事，按下“余燃暫停”鍵，計時器上時間會定格于顯示屏上，記錄時間記為余燃時間。

4、余焰時間：當燃燒時間到達后，余焰時間計時開始運行，直到試樣火焰自然熄滅時，按下“余焰暫?！辨I，計時器上時間會定格于顯示屏上，記錄余焰時間。

5、計數器：此試驗機可做循環燃燒試驗。做循環燃燒試驗時，按標準要求設定好燃燒時間，啟動點火后，到達燃燒時間，噴燈自動熄滅，此時觀察試樣燃燒情況，試樣上火焰熄滅后（或設置的停燃時間到達后），噴燈重新點火，做第二次施加火焰，直到規定的試驗次數后，取下試樣，觀察試樣燃燒情況。

6、燃氣流量調節：調節燃氣流量大小，逆時針調節為大，順時針調節為小。

7、啟動：按標準要求設定好燃燒時間，按下“啟動”鍵，點火器點火，點燃噴燈，火焰施加于試樣上開始燃燒。

8、停止：按下“停止”鍵，計時器全部復位。

9、排氣開關：按下“排氣”鍵，排氣抽風機運轉，并排除箱體內廢氣。

10、手動 / 自動：手動燃燒 / 自動燃燒的切換鍵，做單次燃燒請撥到手動方向；循環燃燒試驗時，設置好余燃時間（即停燃時間），并請撥到自動方向。

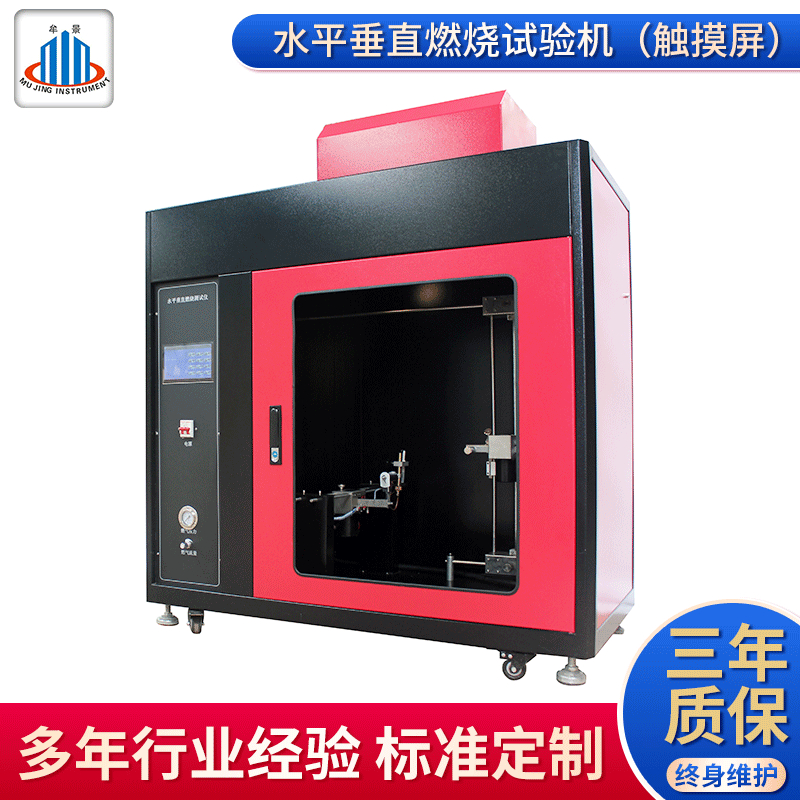

MU3061水平垂直燃燒試驗機（觸摸屏）

一、適用范圍

用于測試塑料類及非金屬材料類物質燃燒性能的試驗儀器。適用于塑料和非金屬材料試樣處于50W火焰條件下，水平或垂直方向燃燒性能的試驗室測定方法。(實物如右圖)

二、產品功能特點

1.可編程控制器觸摸屏+PLC控制,實現控制/檢測/計算/數據顯示多功能
2.自動化程度高：自動記錄試驗時間，自動顯試結果，自動計時，自動點火，施焰結束后本生燈自動退回,可選擇是否關閉燃氣

3.啟動時可選擇是否自動點火
4.式樣夾前、后、上、下進退均可觸摸屏操控，啟動、停止、燃氣、計時、點火、保存、保存、照明、排風均通過觸摸屏控制實現，指尖輕觸即可完成試驗
5.計時按鈕配合PLC自動記錄儲存燃燒耗時間

6.試驗時間系統自動記錄，并生成試驗結果

三、相三、相關技術參數

①儀器合適工作條件及主要技術指標

環境溫度：室溫～40℃； 相對濕度：≤75％；

供電電壓和功率：220V±10％       50HZ     功率150W

水平與垂直燃燒測試程序在觸摸屏上可切換，試驗結果可存儲在觸摸屏內，試驗結果可查詢；

本生燈自動點火，自動計時，點火時間任意設定（可在觸摸屏上預設）

本生燈內徑9.5mm±0.5mm

本生燈啟動前可選擇是否自動點火

施加火焰完畢本生燈自動退回，本生燈退回是可選擇是否關閉燃氣

氣源：液化（仲裁時加工業甲烷氣）；

鋼板靜電噴箱體

大于0.5立方米（支持非標定做0.75m?、1m?大小及不銹鋼材質箱體）

儀器重量約：100kg

工作電源 ：  220V  AC  50HZ

計時范圍：0~999.9s 記時精度：10s±0.2s　30s±0.2s；

施焰時間 ：  0～999.9S（可調，可在觸摸屏上預設）

余焰時間 ：  0～999.9S

余灼時間 ：  0～999.9S

線性燃燒速率（V）PLC自動計算，觸摸屏顯示并保存

燃燒角度 ：  0°、20°、45°可選擇

火焰高度 ：  20mm ~ 175mm   可調

火焰溫度：（100-1000）℃可調

氣體流量 ： 氣體流量105ml/min-1000ml/min可調

燃 燒 燈 ：  燈管內徑9.5±0.3mm,長度：100

位置調節 ：  樣品夾支架可上下、左右調節，燃燒座可前后調節，調節行程均大

外型尺寸:寬1160mm×深600mm×高1310（含腳）mm

燃燒試驗區容積：＞0.5立方,長*寬*高約900mm×590mm×1050mm, 背景黑色，背景照度≤20Lux

頂部配有靜音且防回流排風裝置，試驗結束后可排出燃燒所產生煙氣

②設計標準：

GB-T2408-2008《塑料燃燒性能的測試-水平法和垂直法》（ANSI/UL94 -2006）

GBT10707-2008《橡膠燃燒性能的測定 》方法B（即GB-T13488《橡膠燃燒性能測定—垂直燃燒法》）

③適用標準：

GJB360B-2009 電子及電氣元件試驗方法 111

GB/T5169.16-2008

ANSI/UL94

IEC60950-1、

IEC695-2-2

②設計標準：

GB-T2408-2008《塑料燃燒性能的測試-水平法和垂直法》（ANSI/UL94 -2006）

③適用標準：

GB-T13488《橡膠燃燒性能測定—垂直燃燒法》

GB/T5169.16-2008

ANSI/UL94

IEC60950-1、

IEC695-2-2

四、產品配置

1.設備主機        壹臺

2.電源線        壹根

3.滴落盤        壹只

4.點火器         壹只

5.螺絲刀        壹只

6.緊箍           貳個

7.氣源管       壹點伍米

8.備用標尺       壹把

9.說明書       壹份

10.合格證        壹張
